探索NVMJD010N10MCL：高性能双N沟道MOSFET的卓越表现

在电子设计领域，MOSFET作为关键的功率器件，其性能直接影响着整个系统的效率和稳定性。今天，我们将深入探讨安森美（onsemi）的NVMJD010N10MCL双N沟道MOSFET，这款器件在紧凑设计、低损耗等方面展现出了出色的特性。

文件下载：onsemi NVMJD010N10MCL功率MOSFET.pdf

产品概述

NVMJD010N10MCL是一款100V、10mΩ、62A的双N沟道MOSFET，采用了5x6mm的小尺寸封装，非常适合紧凑设计的应用场景。它具有低导通电阻（$R{DS(on)}$）和低栅极电荷（$Q{G}$）及电容，能够有效降低传导损耗和驱动损耗。此外，该器件通过了AEC - Q101认证，具备PPAP能力，并且符合RoHS标准，无铅、无卤、无铍。

性能图表

尺寸

一、产品特性

（一）紧凑设计优势

NVMJD010N10MCL采用5x6mm的小尺寸封装，这对于如今追求小型化的电子设备设计来说至关重要。在有限的空间内，工程师可以更灵活地布局电路，实现更紧凑的产品设计。例如，在一些便携式电子设备中，空间往往是非常宝贵的，小尺寸的MOSFET能够为其他关键部件腾出更多空间，有助于提升产品的整体性能和便携性。

（二）低损耗特性

1. 低导通电阻：低$R{DS(on)}$能够有效降低传导损耗。在功率转换电路中，传导损耗是一个重要的考虑因素，较低的导通电阻意味着在相同的电流下，MOSFET上的功率损耗更小，从而提高了整个电路的效率。例如，在开关电源中，低$R{DS(on)}$可以减少发热，提高电源的转换效率，延长设备的使用寿命。
2. 低栅极电荷和电容：低$Q{G}$和电容有助于降低驱动损耗。在高频开关应用中，驱动损耗会显著影响系统的效率。NVMJD010N10MCL的低$Q{G}$和电容特性使得驱动电路在开关过程中消耗的能量更少，提高了驱动效率，同时也减少了驱动电路的设计难度和成本。

（三）可靠性与环保性

该器件通过了AEC - Q101认证，具备PPAP能力，这表明它在汽车电子等对可靠性要求极高的领域具有良好的适用性。此外，它符合RoHS标准，无铅、无卤、无铍，满足了环保要求，有助于企业生产符合环保法规的产品。

二、电气特性

（一）最大额定值

参数	符号	数值	单位
漏源电压	$V_{DSS}$	100	V
栅源电压	$V_{GS}$	±20	V
连续漏极电流（$T_{C}=25^{\circ}C$）	$I_{D}$	62	A
连续漏极电流（$T_{C}=100^{\circ}C$）	$I_{D}$	44	A
稳态功率耗散（$T_{C}=25^{\circ}C$）	$P_{D}$	84	W
稳态功率耗散（$T_{C}=100^{\circ}C$）	$P_{D}$	42	W

这些最大额定值为工程师在设计电路时提供了重要的参考依据，确保MOSFET在安全的工作范围内运行，避免因超过额定值而导致器件损坏。

（二）电气特性参数

1. 关断特性：包括漏源击穿电压$V{(BR)DSS}$、零栅压漏极电流$I{DSS}$和栅源泄漏电流$I{GSS}$等参数。其中，$V{(BR)DSS}$为100V，表明该MOSFET能够承受较高的漏源电压，适用于一些高压应用场景。
2. 导通特性：如栅极阈值电压$V{GS(TH)}$、漏源导通电阻$R{DS(on)}$和正向跨导$g{FS}$等。$R{DS(on)}$在不同的栅源电压和漏极电流条件下有不同的值，例如在$V{GS}=10V$，$I{D}=17A$时，$R_{DS(on)}$典型值为8.4mΩ，最大值为10mΩ，这体现了其良好的导通性能。
3. 电荷与电容特性：输入电容$C{iss}$、输出电容$C{oss}$、反向传输电容$C{RSS}$以及总栅极电荷$Q{G(TOT)}$等参数对于MOSFET的开关性能有重要影响。较低的电容和电荷值有助于提高开关速度，减少开关损耗。
4. 开关特性：包括开通延迟时间$t{d(ON)}$、上升时间$t{r}$、关断延迟时间$t{d(OFF)}$和下降时间$t{f}$等。这些参数决定了MOSFET在开关过程中的响应速度，对于高频开关应用尤为重要。
5. 漏源二极管特性：正向二极管电压$V{SD}$和反向恢复时间$t{RR}$等参数描述了MOSFET内部二极管的性能。在一些需要利用二极管进行续流的应用中，这些参数会影响电路的性能和效率。

三、典型特性曲线

文档中提供了多个典型特性曲线，如转移特性曲线、导通电阻与漏极电流和栅极电压的关系曲线、导通电阻随温度的变化曲线等。这些曲线直观地展示了MOSFET在不同工作条件下的性能变化，帮助工程师更好地理解器件的特性，进行电路设计和优化。例如，通过导通电阻随温度的变化曲线，工程师可以了解到在不同温度下MOSFET的导通电阻变化情况，从而在设计散热系统时进行合理的考虑。

四、应用场景

NVMJD010N10MCL的高性能特性使其适用于多种应用场景，如开关电源、马达驱动、照明调光等。在开关电源中，其低导通电阻和低开关损耗能够提高电源的转换效率；在马达驱动中，能够快速响应开关信号，实现对马达的精确控制；在照明调光应用中，可以实现高效的调光功能。大家在实际应用中，是否遇到过因为MOSFET性能不佳而导致的电路问题呢？

五、封装与订购信息

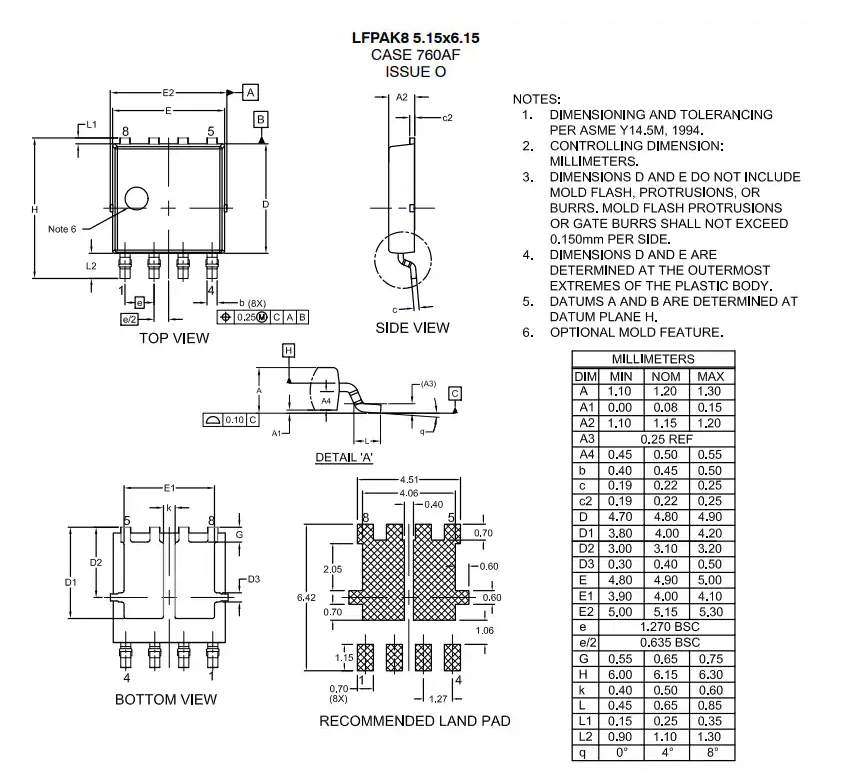

该器件采用LFPAK8封装，提供了详细的封装尺寸信息，方便工程师进行PCB设计。订购信息显示，它以3000个/卷的形式采用带盘包装，为大规模生产提供了便利。

总之，NVMJD010N10MCL是一款性能出色的双N沟道MOSFET，在紧凑设计、低损耗和可靠性等方面具有显著优势。工程师在进行电路设计时，可以根据具体的应用需求，充分利用其特性，实现高效、稳定的电路设计。大家在使用这款MOSFET时，有没有发现一些独特的应用技巧呢？欢迎在评论区分享。
