ADC08100:高性能8位A/D转换器的深度剖析

电子说

1.4w人已加入

描述



在电子工程师的日常工作中,A/D转换器是至关重要的元件,它能将模拟信号转换为数字信号,广泛应用于各种电子设备。今天,我们就来深入了解德州仪器(TI)的一款低功耗、高性能8位A/D转换器——ADC08100。

文件下载:adc08100.pdf

产品概述

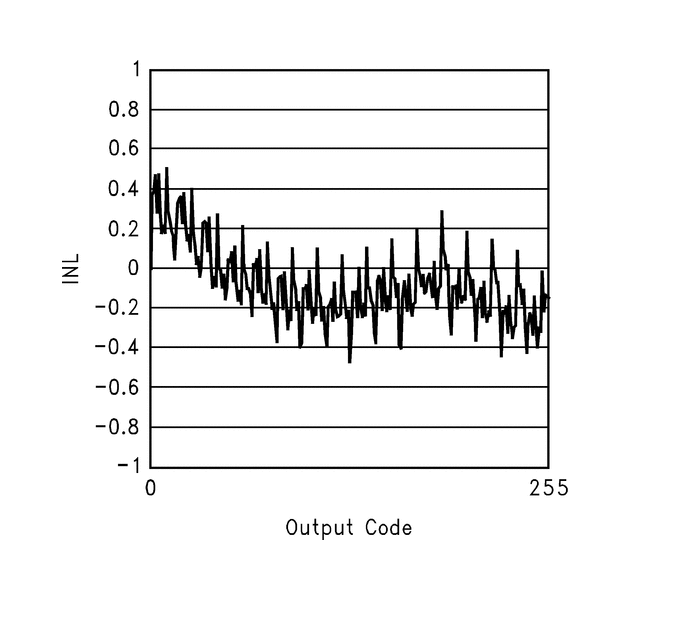

高频信号
高频信号

ADC08100是一款单芯片模拟 - 数字转换器,内置采样保持电路。它具有8位分辨率,最高采样频率可达100Msps,每MHz时钟频率仅消耗1.3mW功率,在100Msps时功耗仅为130mW。其独特架构在输入频率高达50MHz及以上时,仍能实现超过7有效位的转换。该产品采用单 +3V 低电压供电,采用小型封装,还具备掉电功能,可将功耗降至1mW。

产品特性与优势

特性一览

  • 单端输入与内部采样保持功能:单端输入设计简化了电路连接,内部采样保持功能确保了在高速采样时信号的稳定捕获。
  • 低电压运行:仅需单 +3V 电源,降低了功耗和系统复杂度,适用于电池供电设备。
  • 小型封装:节省了电路板空间,便于在小型设备中集成。
  • 掉电特性:在不需要工作时,可进入掉电模式,功耗仅为1mW,有效延长电池续航时间。

优势凸显

  • 低功耗高性能:每Msps仅消耗1.3mW功率,在低功耗的同时,能提供出色的动态性能,如在41MHz输入频率下,有效位数可达7.4位。
  • 宽采样频率范围:支持20Msps至100Msps的采样频率,满足不同应用场景的需求。
  • 高线性度:积分非线性(INL)和差分非线性(DNL)指标优秀,确保了转换的准确性。

应用领域广泛

ADC08100凭借其出色的性能,在多个领域都有广泛应用:

  • 显示与成像:如平板显示器、投影系统、X射线成像等,能提供高质量的图像转换。
  • 消费电子:机顶盒等设备中,实现信号的数字化处理。
  • 通信领域:在通信设备和高速维特比解码器中,保障信号的准确传输和处理。
  • 医疗设备:医疗扫描转换器等,为医疗诊断提供精确的数据。
  • 电池供电仪器:因其低功耗特性,非常适合用于电池供电的仪器设备。

关键技术指标解读

分辨率与采样频率

分辨率为8位,意味着它能将模拟信号量化为256个不同的数字值,提供了较高的精度。最大采样频率为100Msps,可满足高速信号的采样需求。

线性度指标

  • 积分非线性(INL):典型值为±0.5 LSB,最大值为±1.3 LSB,反映了转换器输出与理想直线的偏差程度。
  • 差分非线性(DNL):典型值为±0.4 LSB,最大值为+1.0 LSB,最小值为 -0.95 LSB,衡量了相邻两个量化台阶的实际大小与理想大小的差异。

动态性能指标

  • 有效位数(ENOB):在不同输入频率下,ENOB表现出色,如在41MHz输入频率时,典型值为7.4位,确保了在高频信号下的转换精度。
  • 总谐波失真(THD):典型值为 -60dB,表明输出信号中谐波成分较少,能较好地还原输入信号。

功耗指标

  • 工作功耗:典型值为1.3mW/Msps,在100Msps时功耗为130mW,体现了其低功耗特性。
  • 掉电功耗:仅为1mW,有效降低了系统的整体功耗。

引脚功能与使用注意事项

引脚功能

引脚编号 符号 描述
6 VIN 模拟信号输入,转换范围由VR和VRT定义。
3 VRT 参考梯级的高端,定义了输入信号的上限。
9 VRM 参考梯级的中点,需用0.1μF电容旁路到模拟地平面。
10 VRB 参考梯级的低端,定义了输入信号的下限。
23 PD 掉电输入,高电平时转换器进入掉电模式。
24 CLK CMOS/TTL兼容的数字时钟输入,在时钟下降沿采样输入信号。

使用注意事项

  • 参考输入:参考输入VRT和VRB应在规定范围内,驱动参考引脚的设备需能提供足够的电流。
  • 模拟输入:输入放大器应具有一定增益,以提高性能。可根据公式选择合适的电阻和电容值,以优化SNR性能。
  • 电源供应:A/D转换器需充分旁路,VA和DR VD应相互隔离,避免数字噪声耦合到模拟部分。
  • 数字输入:PD引脚高电平时进入掉电模式,时钟停止或PD引脚为高时,数字输出保持最后一次转换结果。时钟频率范围为20MHz至125MHz,时钟信号的抖动应小于3ps(rms)。

设计与布局要点

接地与布线

  • 采用模拟和数字组合接地平面,确保准确转换。
  • 模拟和数字电路应分开布局,避免数字噪声干扰模拟信号。
  • 时钟线应与其他线路隔离,避免交叉,以减少干扰。

动态性能保障

为确保ADC08100的动态性能,时钟源的抖动应小于3ps(rms),可采用时钟树等方式隔离时钟信号与数字电路。

常见应用误区及解决方法

输入电压超出范围

输入信号不应超过电源引脚300mV或低于地引脚300mV,否则可能导致故障或不稳定。可在数字输入串联51Ω电阻解决此问题。

输入过载

避免对ADC08100的输入进行过载驱动,以免导致转换不准确甚至损坏设备。

高电容数据总线驱动

当数据总线电容超过10pF时,可缓冲数字数据输出,或在数字输出端添加100Ω串联电阻,以改善动态性能。

模拟输入驱动不足

选择合适的放大器驱动模拟输入,如LMH6702和LMH6628。

参考引脚驱动不当

驱动VRT和VRB引脚的设备应能提供足够的电流,以确保参考电压的稳定。

总结

ADC08100以其低功耗、高性能、宽采样频率范围等优势,成为众多8位A/D转换应用的理想选择。在实际设计中,我们需充分了解其特性、引脚功能和使用注意事项,合理布局和布线,避免常见的应用误区,以充分发挥其性能,为电子设备的设计带来更高的质量和可靠性。你在使用A/D转换器时遇到过哪些问题呢?欢迎在评论区分享交流。
