1. 绪论：能源变革下的功率半导体代际更替

在全球“双碳”目标与能源结构转型的宏观背景下，电力电子技术作为电能转换与控制的核心，正经历着一场深刻的材料革命。以光伏逆变器、户用储能、工商业储能PCS（Power Conversion System）为代表的新能源设备，对功率半导体器件的效率、功率密度、可靠性以及成本提出了前所未有的严苛要求。长期以来，硅基（Si）绝缘栅双极型晶体管（IGBT）凭借其成熟的工艺和成本优势，统治了中高功率流转领域。然而，受限于硅材料的物理极限，IGBT在开关速度、导通损耗及高温性能方面已逐渐触及天花板，难以满足下一代高频、高效、高功率密度系统的设计需求。

与此同时，以碳化硅（SiC）为代表的第三代宽禁带半导体材料，凭借其击穿电场强度高、热导率高、电子饱和漂移速率大等物理特性，正迅速从理论优势走向产业化落地。本报告将以深圳基本半导体股份有限公司（BASIC Semiconductor） （以下简称“基本半导体”）的碳化硅MOSFET产品及其详尽的可靠性测试报告为核心样本，深入剖析国产碳化硅MOSFET为何能在户用储能、混合逆变器及工商业储能PCS等关键市场，全面突破IGBT单管的防线，步入替代的“快车道”。

这一替代进程并非简单的元器件更迭，而是涉及材料物理、封装工艺、电路拓扑优化以及供应链安全的多维度系统工程。通过对提供的技术文档、可靠性实验数据及竞品对比分析，本报告将揭示国产碳化硅器件如何通过通过车规级可靠性验证、卓越的静态与动态性能参数以及针对性的封装创新，消除了行业长期以来对SiC器件“可靠性”与“一致性”的顾虑，从而确立了其在新能源市场的核心地位。

2. 硅基IGBT的物理局限与SiC的技术突围

要理解为何市场会发生“全面替代”，首先必须从器件物理层面剖析IGBT的局限性与SiC MOSFET的代际优势。

2.1 IGBT的“拖尾电流”与频率瓶颈

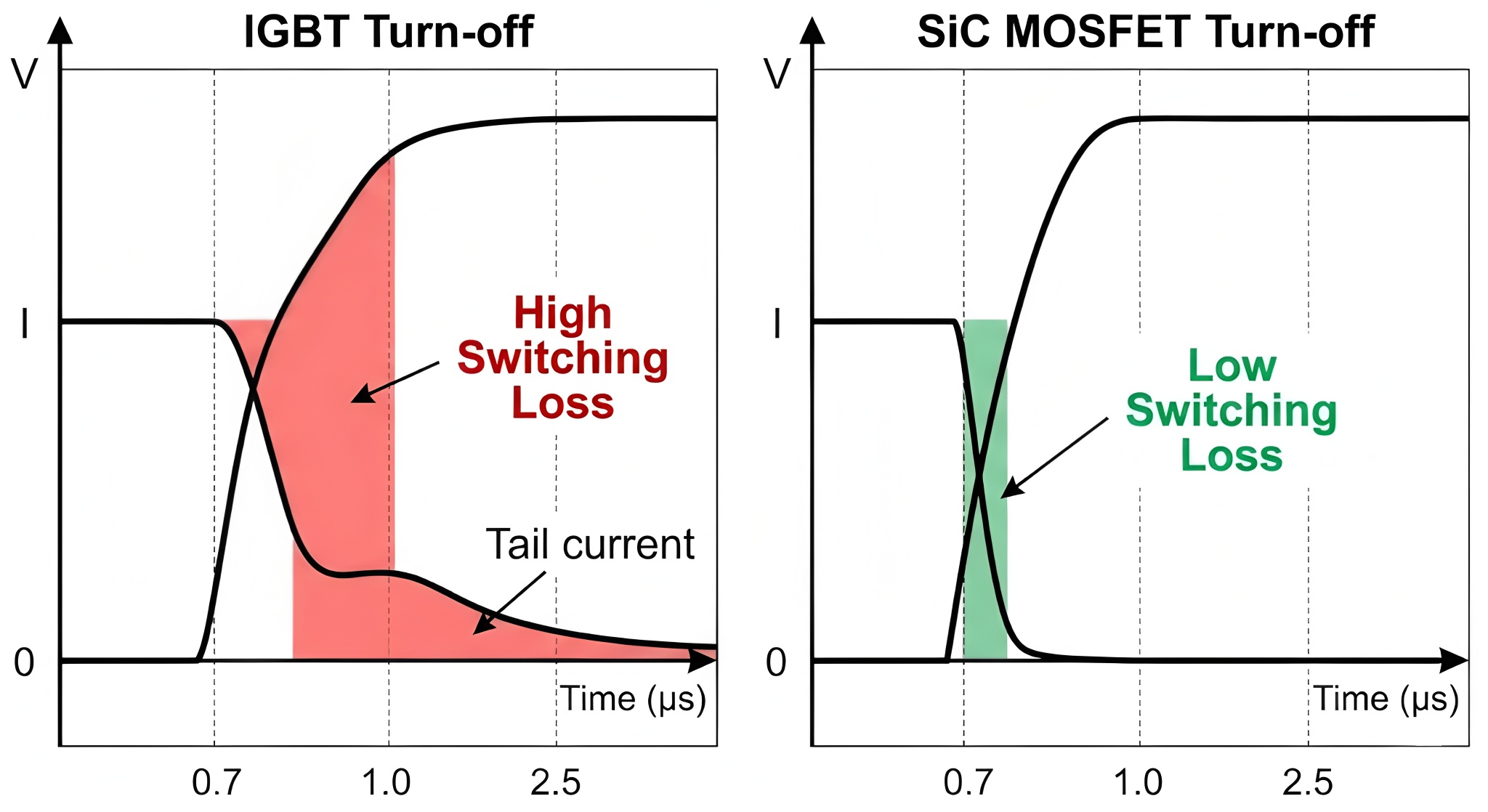

IGBT作为双极型器件，其导通机制依赖于电导调制效应，即通过向漂移区注入少数载流子来降低电阻。这一机制虽然使得IGBT在高压大电流下具有较低的导通压降，但在关断过程中，必须等待存储在基区中的少数载流子复合消失，这导致了显著的“拖尾电流”（Tail Current）。

频率限制： 拖尾电流的存在直接导致了巨大的关断损耗（Eoff​），使得硅基IGBT的硬开关频率通常被限制在20kHz以下。

系统影响： 低频操作迫使逆变器和PCS必须采用大体积的电感器和电容器进行滤波，这不仅增加了系统的体积和重量，也限制了功率密度的提升，与户用储能“家电化”、工商业储能“高集成化”的趋势背道而驰。

2.2 SiC MOSFET的单极型优势

相比之下，SiC MOSFET是单极型器件，不存在少数载流子存储效应，因此完全消除了拖尾电流。

材料特性： 碳化硅的临界击穿场强是硅的10倍 ，这意味着在相同的耐压等级下，SiC器件的漂移区厚度仅为硅器件的1/10，掺杂浓度可提高100倍。

导通电阻： 这一特性直接带来了极低的比导通电阻（Specific On-Resistance, Ron,sp​）。基本半导体第三代SiC MOSFET技术的有源区 Ron,sp​ 约为 2.5mΩ⋅cm2 1，在实现高耐压的同时，维持了极低的导通损耗。

高频能力： 消除拖尾电流后，SiC MOSFET可以轻松实现50kHz至100kHz以上的开关频率 ，从而大幅减小磁性元件体积，降低系统成本。

3. 可靠性验证：国产SiC进入“快车道”的通行证

在工业与能源领域，可靠性是压倒一切的考量指标。长期以来，业界对SiC器件（尤其是国产器件）的疑虑主要集中在栅极氧化层（Gate Oxide）的稳定性、抗湿热能力以及长期高压下的阻断能力。基本半导体的可靠性试验报告 及相关产品介绍 提供了详实的数据，证明国产SiC MOSFET已经攻克了这些关键难点，达到了甚至超越了车规级标准（AEC-Q101）。

3.1 高温反偏试验（HTRB）：验证阻断能力的极限

HTRB（High Temperature Reverse Bias）主要用于考核器件在长期高温、高压下的漏电流稳定性及阻断电压的保持能力，是评估边缘终端设计（Edge Termination）可靠性的核心指标。

测试条件分析： 在基本半导体的B3M013C120Z可靠性报告中，HTRB的测试条件被设定为结温 Tj​=175∘C，漏源电压 VDS​=1200V（100%额定电压），持续时间1000小时 。

深度解读：

温度裕量： 传统硅基IGBT的测试标准通常为 150∘C。将测试温度提升至 175∘C，表明国产SiC器件在材料热稳定性及封装耐温性上具备了更高的裕量。

电压应力： 在100%额定电压下进行测试（而非降额的80%），充分验证了器件在高电场下的鲁棒性，排除了长期运行中发生雪崩击穿或热逃逸的风险。

加严测试数据： 甚至有数据表明通过了2500小时的加严测试 ，等效寿命远超行业标准4倍以上。对于追求20年以上设计寿命的光伏逆变器而言，这一数据极具说服力。

3.2 高温高湿反偏试验（H3TRB）：户用与户外储能的“护城河”

对于安装在户外、地下室或车库的户用储能系统及工商业PCS，湿气侵入是导致器件失效的主要原因之一（如电化学迁移、金属腐蚀）。

测试条件： 报告显示测试条件为环境温度 Ta​=85∘C，相对湿度 RH=85%，偏置电压 VDS​=960V（80%额定电压），持续1000小时 。

深度解读：

高压高湿挑战： 在高压直流母线（如800V-1000V）作用下，湿气极易在芯片表面形成导电通路。能够通过960V的高压H3TRB测试，标志着国产SiC器件的钝化层工艺（Passivation）和封装树脂材料（Molding Compound）已经达到了极高的致密性和化学稳定性。

替代意义： 这一指标直接消除了客户对于国产器件在沿海高湿地区应用失效的顾虑，使其能够直接替代对环境要求较低的IGBT方案，无需额外的系统级三防处理。

3.3 高温栅偏试验（HTGB）与栅氧寿命（TDDB）：攻克“阿喀琉斯之踵”

SiC与SiO2​界面的缺陷密度远高于Si/SiO2​，导致栅极氧化层可靠性曾是SiC器件的最大短板（如阈值电压漂移、栅氧击穿）。

测试数据：

HTGB： 在 Tj​=175∘C 下，分别施加 +22V 和 −10V 的栅极电压进行1000小时测试 。结果显示阈值电压 VGS(th)​ 和导通电阻 RDS(on)​ 的漂移率均在5%以内，远优于失效标准。

TDDB（经时击穿）： 报告 披露的TDDB预测数据显示，在 VGS​=18V 的推荐工作电压下，器件寿命超过 2×109 小时（>20万年），失效率极低。

深度解读：

正压稳定性（PBTI）： 稳定的正压阈值意味着器件在长期导通工作下，不会因为阈值漂移导致导通电阻增加，从而避免热失控。

负压稳定性（NBTI）： 稳定的负压阈值保证了器件在关断状态下具有足够的噪声容限，防止误导通（Shoot-through）。

工艺成熟度： 这一结果表明，国产SiC工艺已经掌握了先进的高温栅氧退火技术（如氮化工艺），有效降低了界面态密度（Dit​），彻底解决了早期SiC器件的“阿喀琉斯之踵”。

3.4 间歇工作寿命（IOL）与温度循环（TC）：封装可靠性的试金石

储能系统在充放电过程中会经历剧烈的温度波动，这对芯片与封装材料之间的热膨胀系数（CTE）匹配度提出了极大挑战。

测试条件： IOL测试要求 ΔTj​≥100∘C，循环15000次；TC测试范围 −55∘C 至 150∘C，循环1000次 。

深度解读：

银烧结技术（Silver Sintering）： 在基本半导体的多个产品数据表（如B3M010C075Z, B3M013C120Z）中，明确提到了“采用银烧结工艺，改善 Rth(j−c)​” 。银烧结层具有比传统焊料更高的熔点和热导率，且抗热疲劳能力更强。

替代优势： 相比采用传统软钎焊工艺的IGBT单管，采用银烧结技术的国产SiC MOSFET在应对频繁启停、负载剧烈波动的储能工况时，具有更长的功率循环寿命，降低了全生命周期的维护成本。

4. 性能参数深度剖析：替代IGBT的技术逻辑

如果说可靠性是“入场券”，那么卓越的电气性能则是SiC MOSFET实现“全面替代”的各种源动力。通过对比基本半导体B3M系列产品与传统IGBT及国际竞品的数据，可以清晰地看到其性能优势。

4.1 静态损耗：RDS(on)​ 与 VCE(sat)​ 的博弈

IGBT具有固定的“膝电压”（Knee Voltage, VCE(sat)​），通常在1.0V-1.5V左右。这意味着即使在小电流下，IGBT也会产生显著的导通损耗。而MOSFET呈现电阻特性，导通压降与电流成正比。

轻载效率优势： 户用储能系统大部分时间工作在轻载或半载状态。

以B3M013C120Z为例，其 RDS(on)​ 仅为 13.5mΩ 。在20A的轻载电流下，其导通压降仅为 0.27V，远低于同等级IGBT的~1.5V。这直接大幅降低了轻载损耗，提升了系统的加权效率（如欧洲效率）。

高温特性： 数据显示，从 25∘C 到 175∘C，B3M系列SiC MOSFET的导通电阻约为常温的1.6倍 。虽然电阻随温度上升，但由于初始值极低，其高温下的总导通损耗依然具备竞争力，且由于没有IGBT的膝电压，并联使用时均流效果更好。

4.2 动态损耗：开关能量（Eon​,Eoff​）的降维打击

关断损耗： 如前所述，SiC无拖尾电流。对比测试数据显示，B3M040120Z的关断损耗 Eoff​ 仅为 162μJ ，这比同规格IGBT通常低一个数量级。

开通损耗与反向恢复： 在典型的半桥或图腾柱拓扑中，体二极管的反向恢复电荷（Qrr​）是导致开通损耗的主要原因。

数据支撑： B3M040065Z（650V）的体二极管 Qrr​ 仅为 100nC 1，而B3M025065Z的 Qrr​ 为 180nC 。相比之下，硅基快恢复二极管（FRD）的 Qrr​ 通常高达数千nC。

系统影响： 极低的 Qrr​ 使得SiC MOSFET可以用于**图腾柱无桥PFC（Totem-Pole PFC）**拓扑。这种拓扑消除了传统升压PFC中的整流桥损耗，将效率提升至99%以上。而IGBT由于体二极管性能极差或需要并联FRD，难以高效实现此拓扑。

4.3 栅极电荷（Qg​）：驱动设计的简化

数据对比： 650V/40mΩ的B3M040065Z总栅极电荷 Qg​ 仅为 60nC 。

优势： 更低的 Qg​ 意味着驱动电路所需的功率更小，允许驱动芯片以更快的速度充放电，从而实现更陡峭的开关边缘（高 dv/dt），进一步降低开关损耗。这使得系统可以使用更紧凑、成本更低的驱动方案。

4.4 竞品对标分析

在基本半导体的产品介绍中，列出了B3M040120Z与国际一线品牌（C***、I***、S***）的参数对比 。

品质因数（FOM）： B3M040120Z的 FOM (RDS(on)​×Qg​) 为 3400mΩ⋅nC，优于部分国际沟槽栅（Trench）和平面栅（Planar）产品。FOM越低，意味着器件在导通损耗和驱动损耗之间取得了更好的平衡。

一致性： 报告特别指出，基本半导体的产品在 VGS(th)​ 和 RDS(on)​ 上的一致性更优，偏差非常小，这对于需要多管并联的大功率储能PCS至关重要，减少了筛选和配对的成本。

5. 市场细分与应用替代逻辑

国产SiC MOSFET的“快车道”并非全线突进，而是在特定市场痛点上实现了精准打击。

5.1 户用储能与混合逆变器：静音与美学的驱动

痛点： 户用设备通常安装在室内或居住区，用户对噪音极其敏感（要求无风扇设计），且追求设备的小型化和美观。

替代逻辑：

热管理革新： 利用SiC的高效率（>98%），系统发热量大幅减少。结合低热阻封装（如TO-247-4, TOLL），使得自然散热（无风扇）设计成为可能。IGBT方案由于损耗大，难以在同等功率等级下实现无风扇设计。

频率提升： 利用SiC的高频特性（>60kHz），将开关频率推至人耳听觉范围之外，不仅消除了电磁噪音，还大幅减小了电感体积，实现了整机的小型化。

电压匹配： 基本半导体推出的650V系列（如B3M040065Z, B3M025065Z）完美匹配户用电池组（48V升压或400V高压电池）的直流母线电压，成为替代650V IGBT的理想选择。

5.2 工商业储能PCS：高压化与高密度的追求

痛点： 工商业储能正向着更大容量、更高电压（1000V-1500V DC）发展，以降低线损和系统成本。同时，对于单位体积内的功率密度（kW/L）要求极高。

替代逻辑：

独特的电压等级： 基本半导体推出了 1400V SiC MOSFET（如B3M020140ZL） 。这是一个极具战略意义的电压等级。在1000V-1100V的直流母线应用中，1200V器件的降额裕量不足，往往需要采用复杂的三电平拓扑或串联使用；而1700V器件成本过高且导通电阻大。1400V SiC允许设计者在1100V母线下继续使用简单的两电平拓扑，大幅简化了电路设计和控制算法，降低了系统BOM成本。

效率即收益： 对于百千瓦级的PCS，1%的效率提升意味着巨大的电费节省和散热成本降低。SiC MOSFET在全负载范围内的高效率特性，使其投资回报周期（ROI）优于IGBT方案。

5.3 充电桩电源模块：双向流动的刚需

痛点： V2G（Vehicle to Grid）技术要求充电桩具备双向能量流动能力。

替代逻辑： 传统的单向充电桩采用二极管整流，无法回馈能量。双向充电桩需要采用有源前端（AFE）。SiC MOSFET凭借体二极管的优异性能，是实现高效双向CLLC或DAB（Dual Active Bridge）拓扑的唯一高性价比选择。IGBT在此类应用中需要反并联昂贵的SiC二极管，且开关速度受限，综合成本反而高于纯SiC MOSFET方案。

6. 封装技术与供应链安全：加速替代的催化剂

除了芯片本身的性能，封装形式的创新和供应链的自主可控也是国产SiC进入快车道的关键因素。

6.1 先进封装技术的应用

基本半导体在封装层面进行了多项针对性优化，以释放SiC芯片的潜能：

Kelvin Source（凯尔文源极）： 多数产品（如B3M013C120Z, B3M025065Z）均提供4引脚的 TO-247-4 封装 。第4个引脚为驱动源极，将驱动回路与功率回路解耦，消除了源极寄生电感对栅极驱动的影响，显著降低了开关损耗并抑制了栅极震荡，使SiC的高速开关能力得以真正发挥。

低感封装（TOLL/TOLT）： 针对表面贴装需求，推出了TOLL和顶部散热的TOLT封装 。这些封装具有极低的寄生电感和更小的体积，适合高功率密度的自动化产线组装。

混合分立器件（Hybrid SiC Discrete）： 将IGBT芯片与SiC肖特基二极管合封 。这是一种高性价比的过渡方案，利用SiC二极管解决IGBT的开通损耗问题，同时保留IGBT的低成本优势，为价格敏感型客户提供了灵活的选择。

6.2 供应链安全与车规级赋能

自主可控： 基本半导体拥有6英寸碳化硅晶圆制造基地 ，实现了从芯片设计、制造到封装的全产业链掌控。在国际地缘政治复杂的背景下，这为国内储能厂商提供了关键的供应链安全保障，避免了缺芯风险。

车规级品质下沉： 基本半导体的核心业务之一是车规级碳化硅模块，其产品已获得数十个车型定点 。车规级产品对一致性、可靠性的要求远高于工业级。国产SiC厂商将车规级的制造工艺、质量管控体系（IATF 16949）和测试标准“降维”应用到光储充产品线，极大地提升了工业级产品的品质基线，增强了市场信心。

7. 结论与展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。


综上所述，国产碳化硅MOSFET在户储、混合逆变器及工商业PCS市场全面替代IGBT单管，并非单一因素驱动的结果，而是可靠性验证成熟、性能参数碾压、系统成本优化、以及供应链自主可控共同作用的必然趋势。

可靠性不再是短板： 通过HTRB（175°C）、H3TRB（高压高湿）、TDDB（长寿命）等一系列严苛测试，基本半导体证明了国产SiC器件足以应对储能系统长达15-20年的恶劣工况运行需求。

性能驱动系统革新： 低导通电阻、无拖尾电流、极低反向恢复电荷等特性，使得SiC MOSFET能够支持无风扇设计、图腾柱PFC、双向变换等IGBT无法高效实现的创新设计，显著提升了终端产品的竞争力。

精准的产品定义： 1400V特殊电压等级、TO-247-4凯尔文封装、银烧结工艺等，均是针对光储充市场痛点的精准开发，展示了国产厂商对应用场景的深刻理解。

产业化快车道： 依托车规级制造底蕴和全产业链布局，国产SiC厂商已具备大规模量产和持续迭代的能力。

展望未来，随着碳化硅衬底成本的进一步下降和良率的提升，SiC MOSFET与IGBT的单管价差将进一步缩小。当系统级BOM成本优势（节省的散热器、磁件成本 > 器件价差）进一步扩大时，这一替代进程将从“快车道”全面进入“爆发期”，彻底重塑新能源电力电子的版图。对于储能与逆变器厂商而言，拥抱国产SiC MOSFET已不再是尝鲜，而是保持产品竞争力的必由之路。
