宽禁带半导体演进与SiC MOSFET的崛起背景

在当代全球能源转型与工业电气化转型的宏大背景下，功率半导体器件作为能量转换的核心，正经历从硅（Si）基材料向宽禁带（WBG）材料，特别是碳化硅（SiC）和氮化镓（GaN）的历史性跨越。随着电动汽车（EV）、光伏发电、风力发电及超大规模数据中心对功率密度、转换效率和热管理要求的日益严苛，传统的Si-IGBT和Si-MOSFET在面对1000V以上高压及数百kHz高频应用时，其材料物理极限导致的开关损耗大、热导率低、工作温度受限等缺陷愈发显著 。

碳化硅（SiC）凭借其三倍于硅的禁带宽度、十倍于硅的击穿电场强度以及三倍于硅的热导率，成为1200V及以上电压等级应用的最优选择 。碳化硅MOSFET在兼顾单极型器件高频特性的同时，实现了极低的导通电阻和出色的高温运行能力，极大地缩小了无源元件的体积并降低了系统散热需求 。基本半导体（BASIC Semiconductor）作为中国碳化硅领域的领军企业，推出的第三代SiC MOSFET系列（B3M系列），正是基于6英寸晶圆平台开发，旨在通过更低的比导通电阻、优化的开关特性和卓越的可靠性，解决高频功率变换应用中的核心痛点 。

然而，SiC MOSFET的高速开关特性是一把“双刃剑”。由于其 dV/dt 和 di/dt 远高于传统硅基器件，电路中微小的寄生参数（如引线电感、密勒电容等）会在极短的开关瞬态内产生巨大的电压毛刺和电磁干扰，其中最令设计人员棘手的便是桥臂电路中的串扰（Crosstalk）现象 。串扰不仅会导致额外的开关损耗，严重时会引发门极误触发导致的桥臂直通（Shoot-through），甚至损坏器件栅极氧化层。因此，深度解析如B3M011C120Y这类1200V旗舰器件的抗串扰能力，不仅具有理论研究价值，更是指导高频功率系统设计的关键实践。

串扰现象的物理机制与数学建模

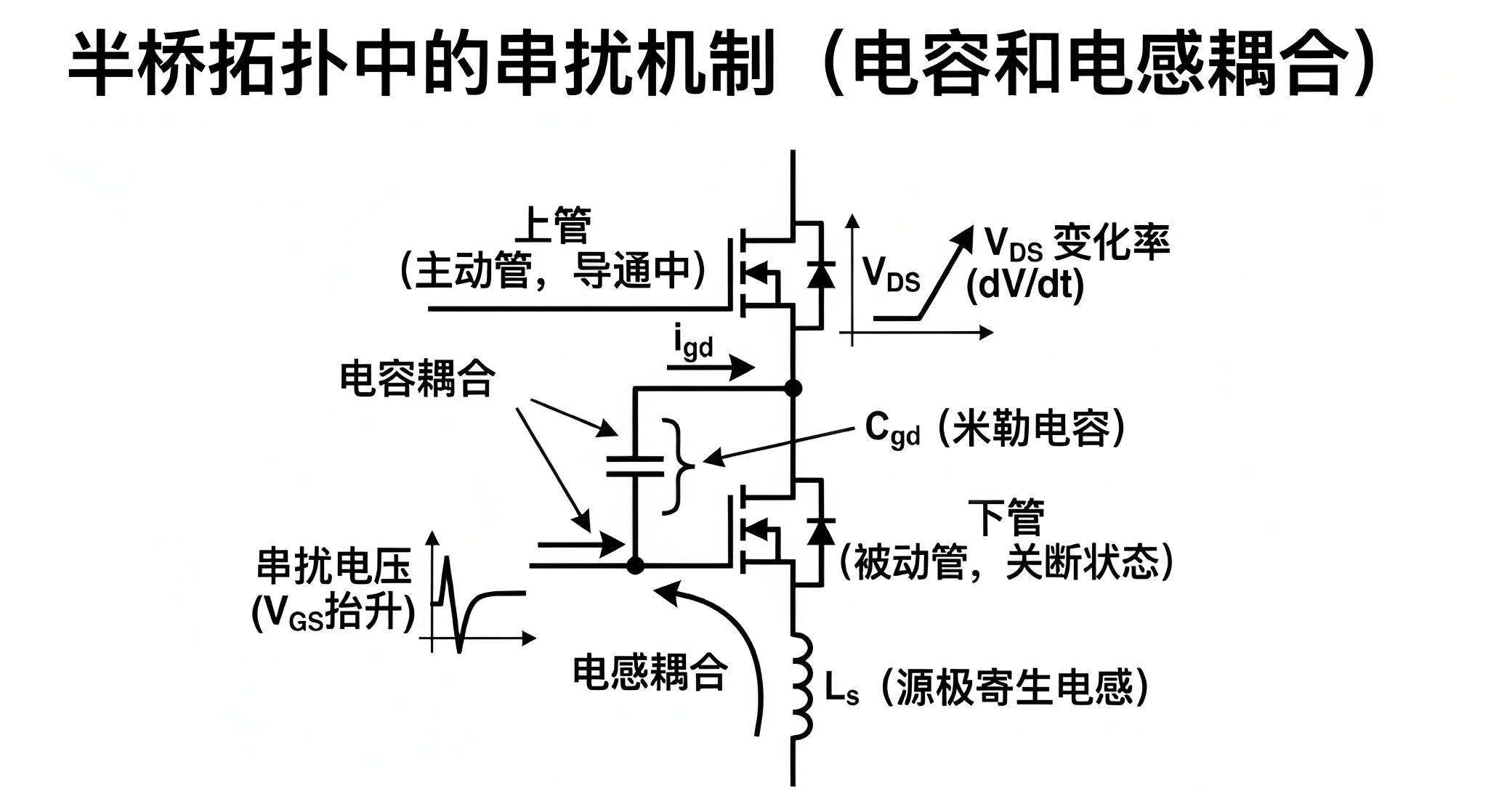

串扰主要发生于半桥或全桥拓扑的互补管之间。在硬开关切换过程中，当一个开关管（主动管）动作时，其漏源极电压 VDS​ 的剧烈变化会通过寄生电容和电感耦合到另一个处于阻断状态的开关管（被动管）的门极。根据耦合机制的不同，串扰主要分为电容耦合式和电感耦合式两种。

电容性串扰：米勒电流驱动效应

电容性串扰的核心诱因是功率器件内部的栅漏极电容 Cgd​，即米勒电容 。当半桥下管导通时，上管的漏极电位会迅速从 0V 上升至母线电压 VDC​，此时上管处于关断状态，但其漏源极电压的变化率 dV/dt 会在 Cgd​ 上产生位移电流：

igd​=Cgd​⋅dtdVDS​​

该电流经由栅极驱动回路的总阻抗流回源极。如果驱动回路阻抗较高，电流产生的压降叠加在关断电压上，会使得被动管的栅源极电压 VGS​ 瞬时抬升。若此电压抬升值超过了器件的开启阈值电压 VGS(th)​，被动管将发生误导通，从而产生直通电流和巨大的附加损耗 。

电感性串扰：共同源极电感的影响

电感性串扰则与封装内的共同源极电感 LS​ 密切相关。在传统的三引脚封装（如TO-247-3）中，栅极驱动回路与功率回路共享源极引线 。当主动管导通且电流 iD​ 快速增加时，由于互补管的源极同样存在 di/dt 的变化（尤其是在反向恢复或寄生回路中），LS​ 上会产生感应电动势 VLS​=LS​⋅(diD​/dt) 。在某些拓扑中，这一电压会反向叠加到驱动回路，进一步复杂化栅极的电压分布，增加波形振铃。

B3M011C120Y通过采用TO-247PLUS-4封装，引入了专用的开尔文源极（Kelvin Source）引脚，成功实现了驱动回路与功率回路的物理隔离 。这一改进消除了功率回路中 di/dt 对驱动电压的影响，极大提升了器件在高速开关下的抗干扰鲁棒性 。

B3M011C120Y 静态参数与抗扰基准

评估一款器件的抗串扰能力，首先需考量其静态特性参数。B3M011C120Y是一款具备1200V耐压、11mΩ典型导通电阻的SiC MOSFET，其设计参数在保障低损耗的同时，对门极噪声裕量进行了细致的权衡 。

B3M011C120Y 核心电气规格 (at Tj​=25∘C)

参数符号	参数描述	测试条件	典型值	单位
V(BR)DSS​	漏源击穿电压	VGS​=0V,ID​=100μA	1200	V
VGS(th)​	栅极阈值电压	VDS​=VGS​,ID​=26mA	2.7	V
RDS(on)​	导通电阻	VGS​=18V,ID​=80A	11	mΩ
VGSop​	推荐驱动电压	-	-5 / 18	V
gfs​	跨导	VDS​=10V,ID​=80A	48	S

阈值电压 VGS(th)​ 是抗串扰能力的第一道屏障。B3M011C120Y在室温下的典型阈值为 2.7V，虽然相较于硅基MOSFET（通常4V以上）略低，但在国产SiC器件中属于优秀水平 。值得注意的是，SiC材料的物理特性导致其阈值电压随温度升高而降低。根据数据表，在 Tj​=175∘C 时，该器件的阈值电压会下降至 1.9V 。这一变化意味着在高温重载工况下，器件对串扰毛刺的敏感度会显著增加，因此要求驱动电路必须具备稳健的负压阻断能力 。

此外，该器件的推荐开通电压为 18V 。这不仅是为了实现 11mΩ 的极低 RDS(on)​，更是为了在跨导 gfs​ 较大的情况下（48 S），保证器件能够快速通过米勒平台进入完全饱和区，从而减少受串扰电流干扰的持续时间 。

寄生电容架构的深度优化

串扰能量的耦合强度主要取决于器件内部电容的比率。B3M011C120Y在电容设计上采取了“大输入、极小反馈”的策略 。

动态电容与电荷参数分析 (at VDS​=800V,f=100kHz)

符号	参数名称	典型值	单位
Ciss​	输入电容 (Cgs​+Cgd​)	6000	pF
Coss​	输出电容 (Cds​+Cgd​)	250	pF
Crss​	反向传输电容 (米勒电容 Cgd​)	14	pF
QGS​	栅源电荷	73	nC
QGD​	栅漏电荷	110	nC
QG​	总栅极电荷	260	nC

从数据分析可以看出，B3M011C120Y的 Crss​ 极低，仅为 14pF 。通过计算关键的米勒比（Miller Ratio）：

Ratiocap​=Ciss​Crss​​=600014​≈0.0023

这种极低的电容比在行业内处于领先水平。较低的 Crss​/Ciss​ 比率意味着当漏极电位发生剧变时，分压到栅源极之间的电压增量极小 。在母线电压为 800V 的系统中，即使发生极速切换，感应出的电压毛刺理论上远低于器件的开启阈值。

对比来看，大输入电容 Ciss​ (6000pF) 充当了天然的滤波“水库”，能够吸收由于漏极耦合进来的位移电流电荷，而不会引起栅极电位的剧烈波动 。虽然较大的 Ciss​ 会对驱动器的峰值电流能力提出更高要求（这也是为什么基本半导体推荐使用 ±15A 的隔离驱动 IC BTD5350 系列的原因），但其在抑制串扰方面的收益是决定性的 。

TO-247PLUS-4 封装：热管理与电性能的双重革命

B3M011C120Y所采用的 TO-247PLUS-4 封装是现代大功率SiC器件的标配，其意义远超出了简单的引脚增加 。

开尔文源极对串扰的抑制逻辑

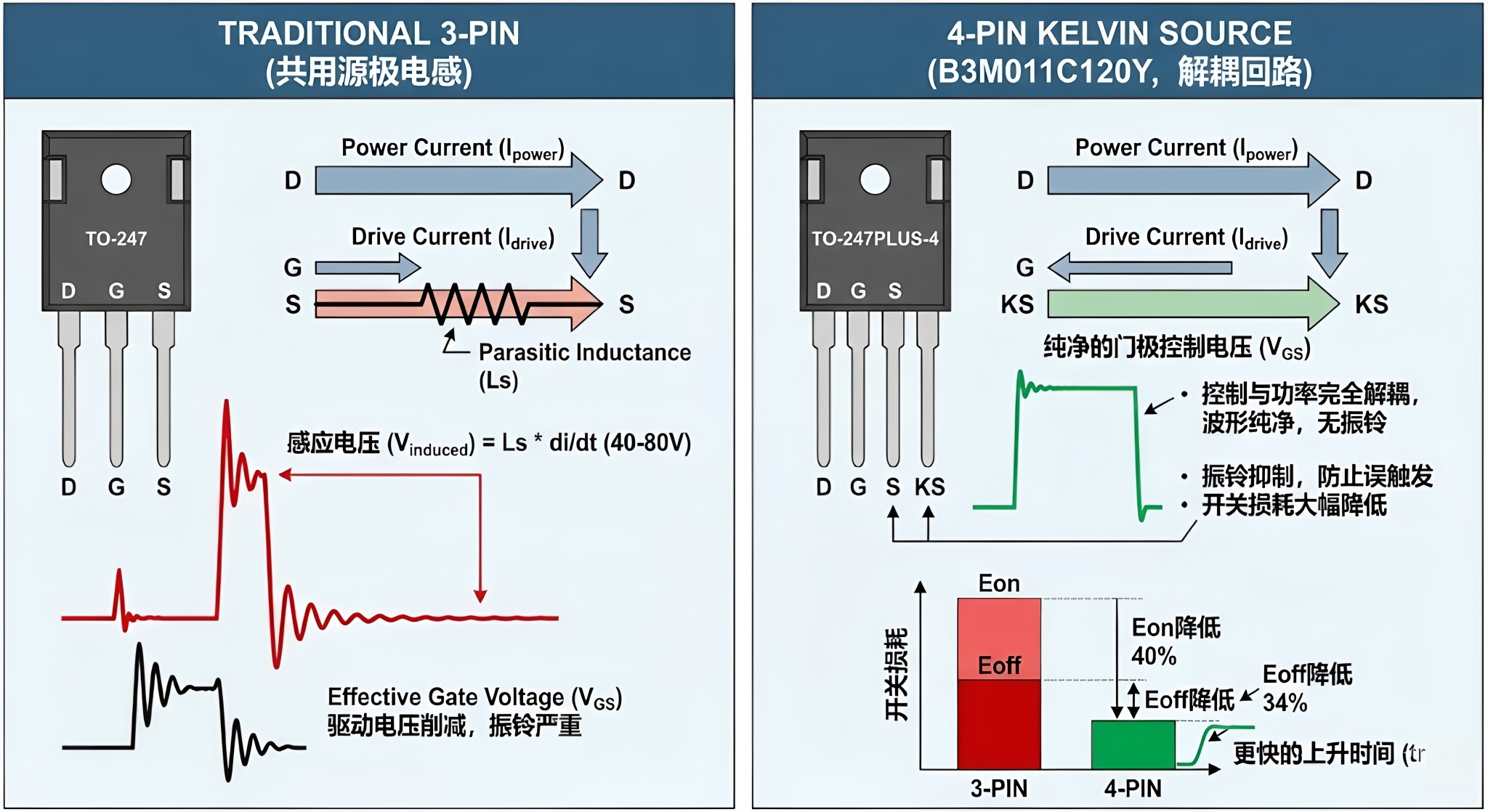

在传统的 3-pin 封装中，源极引脚既是功率电流的出口，又是驱动电压的参考点 。当开关管流过大电流且发生高速切换时，源极引线上的寄生电感（通常约 10-20nH）会产生感应电压。对于一个 di/dt 达到 4000A/μs 的系统，感应电压可高达 40V-80V，这会直接削减栅极驱动的实际幅值 。

通过采用具有开尔文源极的 4-pin 封装，B3M011C120Y实现了以下技术突破：

控制与功率回路完全解耦：驱动电流不再受主回路大电流压降的影响，确保了门极控制电压的纯净性 。

开关损耗大幅降低：由于驱动电压不再受源极感应电动势的负反馈压低，器件的开通速度更快，上升时间 tr​ 缩短。数据显示，4-pin 封装相对于 3-pin 封装可降低开通能量 Eon​ 约 40%，降低关断能量 Eoff​ 约 34% 。

振铃抑制：消除了共同源极电感，大幅减少了门极电压波形上的高频振铃，这对于防止因振铃引起的二次误触发至关重要 。

PLUS封装的物理优势：散热与空间优化

TO-247PLUS 是 Infineon 引入并逐渐成为行业标准的封装变体，基本半导体在其第三代产品中全面采用了这一技术 。

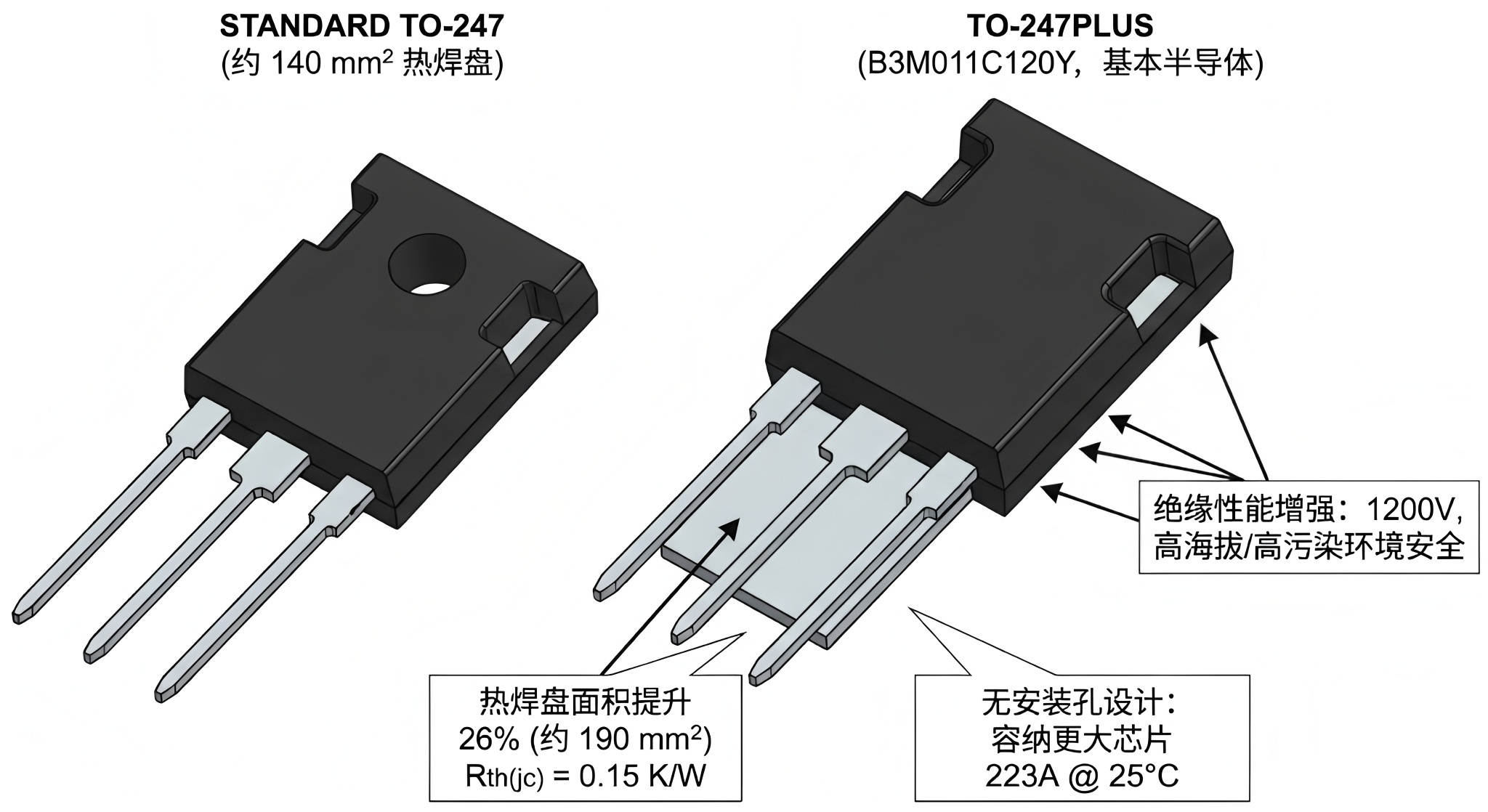

无安装孔设计：PLUS 版本的显著特征是取消了中间的螺钉固定孔 。这使得封装内部能够容纳更大尺寸的SiC芯片（Die），从而支持更高的电流密度。B3M011C120Y在 25°C 下可承载 223A 的电流，这在同尺寸封装中表现极为强悍 。

热管理提升：热焊盘面积从标准 TO-247 的约 140 mm2 增加到 PLUS 版本的约 190 mm2，提升幅度达 26% 25。结合基本半导体的先进连接技术，该器件的结壳热阻 Rth(jc)​ 仅为 0.15 K/W，极大地提升了在高频大功率运行下的热鲁棒性，减少了因结温过高导致的阈值漂移和串扰风险 。

绝缘性能增强：PLUS 封装通过重新设计的模塑区域和增加的爬电距离，确保了在 1200V 电压等级及高海拔、高污染环境下的运行安全性 。

驱动回路设计：从原理到实践的抗串扰策略

尽管 B3M011C120Y 自身具备出色的物理基础，但要完全发挥其性能并抑制串扰，必须配合科学的驱动策略。基本半导体的可靠性研究报告指出，系统级的优化需要从负压驱动、栅极电阻配置和有源夹持三个维度展开 。

负压驱动的必要性与设置

由于 SiC MOSFET 的 VGS(th)​ 较低且随温度下降，采用 0V 关断极具风险 。B3M011C120Y推荐使用 -5V 的负偏压进行关断 。

安全裕量计算：在 175∘C 时，最低阈值为 1.9V 19。如果采用 -5V 关断，则能够抵御峰值达 1.9−(−5)=6.9V 的正向串扰尖峰 。

负压的副作用平衡：过低的负压（如 -10V 以下）虽然能提供更大裕量，但会增加栅极氧化层的电应力，缩短寿命，并可能增大关断损耗 12。-5V 被公认为平衡可靠性与抗扰性的“黄金值” 。

驱动电阻 RG​ 的动态折中

B3M011C120Y的数据测试条件采用了 8.2Ω 的外部栅极电阻 RG(ext)​ 。在实际设计中，工程师通常面临两难境地：

减小 RG​ ：加快开关速度，降低 Eon​/Eoff​。但在关断时，较小的 RG​ 虽然有助于快速泄放串扰电荷，但也可能放大关断时的电压过冲 10。

增大 RG​：平抑震荡并减缓 dV/dt，直接降低串扰源的强度，但代价是开关损耗的线性增加 。

基本半导体通过极低的内部栅极电阻 RG(int)​ (1.5Ω) 赋予了用户更大的外部调节空间 。采用开通与关断分离的电阻路径（Rg_on​ 和 Rg_off​）是主流实践，通常设置 Rg_off​

开关特性与温度依赖性深度评估

B3M011C120Y 的动态性能展示了其在高频应用下的巨大潜力，但也揭示了热管理对抗串扰能力的间接影响。

B3M011C120Y 开关时间与能量 (at VDC​=800V,ID​=80A,RG(ext)​=8.2Ω)

参数项目	典型值 (25∘C)	典型值 (175∘C)	单位
开通能量 Eon​ (SiC SBD)	1320	1130	μJ
关断能量 Eoff​ (SiC SBD)	840	930	μJ
开通能量 Eon​ (Body Diode)	1600	2100	μJ
关断能量 Eoff​ (Body Diode)	710	800	μJ
上升时间 tr​	42	46	ns
下降时间 tf​	17	19	ns

从数据表可以看出，B3M011C120Y 表现出极其优异的开关速度。在搭配 SiC 肖特基二极管 (SBD) 作为续流管时，开通损耗随着温度升高反而有所优化（从 1320μJ 降至 1130μJ），这主要得益于 SiC 沟道迁移率随温度变化的特性平衡 然而，当使用体二极管 (Body Diode) 续流时，由于体二极管的反向恢复电荷 Qrr​ 较大（在 175∘C 时高达 1710nC），会导致明显的开通电流尖峰，进而产生巨大的开通损耗（2100μJ）并增强电感性串扰的风险。

因此，在对抗串扰要求极高的场合，建议采用 B3M011C120Y 搭配分立 SiC SBD 或直接选用集成了高反向恢复性能体二极管的方案。基本半导体的测试曲线（Figure 17-20）显示，即使在 VDC​=800V 的极端高压下，其电容储存能量 Eoss​ 仅为 106μJ，这保证了在硬开关下的输出电容损耗处于可控范围，减小了电磁干扰的源头强度 。

典型应用场景中的抗串扰实战

B3M011C120Y 针对高性能功率变换应用而生，其在不同场景下的抗串扰表现决定了终端产品的核心竞争力 。

1. 高速电机变频器 (High speed motor Inverter)

电机控制器是 SiC MOSFET 最具挑战性的舞台。由于母线电压高达 800V 且电流变化率极快，串扰引起的门极振荡会干扰控制算法的精准度。B3M011C120Y 的开尔文源极引脚在此处价值连城，它能确保在数百安培的相电流波动中，栅极驱动信号依然“稳如泰山”，避免了由于公共电感耦合导致的误关断或误导通 。

2. 光伏逆变器与储能系统 (PV & ESS)

在光伏 MPPT 升压电路或双向 DC/DC 变换器中，系统追求极致的轻量化。这意味着必须提高开关频率。B3M011C120Y 的极低开关能量 Eon​/Eoff​ 允许其在 100kHz 以上的高频下稳定运行，而无需担心串扰导致的过热损坏 。PLUS 封装带来的 26% 额外散热面积，使得系统在高环境温度下的功率裕量更加充裕 。

3. 直流快充桩 (DC Fast Charger)

充电桩内部包含大量的功率模块。为了实现高效率，硬开关拓扑中的 dV/dt 往往设定在 50V/ns 以上。B3M011C120Y 极低的 Crss​/Ciss​ 比例使其在此类应用中表现出极强的免疫力，配合负压驱动，能够完全杜绝桥臂直通现象，确保了充电系统的长效稳定性 。

可靠性与失效预防：深度解析串扰的衍生影响

串扰不仅仅是瞬态的波形失真，它对器件的长期可靠性有着深远的影响。

栅极氧化层的电应力累积

虽然单次串扰毛刺可能不足以触发误导通，但频繁的负向电压尖峰会加速栅极氧化层的电荷陷阱捕获效应，导致阈值电压 VGS(th)​ 发生不可逆的漂移 。B3M011C120Y 的设计充分考虑了栅极的宽电压范围耐受性（-10V / 22V），通过优化电容结构减少了反馈到栅极的总电荷量，从而显著延长了氧化层的可靠运行寿命 。

寄生振荡与EMI问题

串扰电流流经栅极引线电感 LG​ 时，会引发门极回路的谐振，产生强烈的电磁辐射。B3M011C120Y 的低 Crss​ 减弱了这种谐振的激励源，使得驱动波形在跨越米勒平台时更加平滑，有助于系统通过严苛的 EMI 检测标准 。
