销售培训手册：SiC碳化硅MOSFET功率半导体的工程化应用与市场破局

倾佳电子有限公司销售团队深度技术赋能与销售培训手册：SiC碳化硅MOSFET功率半导体的工程化应用与市场破局

第一章 执行摘要与战略定位

1.1 全球功率电子的代际更迭与倾佳电子的使命

当前，全球电力电子产业正处于从硅（Silicon, Si）基器件向第三代宽禁带（Wide Bandgap, WBG）半导体全面转型的历史性拐点。这一变革并非单纯的材料升级，而是由“双碳”目标、交通电动化以及能源数字化三大宏观趋势共同驱动的系统性重构。作为这一变革的核心推动者，深圳市倾佳电子有限公司（以下简称“倾佳电子”）不仅是元器件的分销商，更是连接上游先进制造与下游应用创新的关键纽带 。

倾佳电子的战略愿景清晰地聚焦于新能源、交通电动化和数字化转型三大赛道。在这一宏大背景下，公司确立了以基本半导体（BASiC Semiconductor）为核心代理品牌的战略支点，致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力行业实现自主可控与产业升级 。

对于销售团队而言，理解这一转型的物理本质至关重要。传统的硅基IGBT在电压等级、开关频率和耐温性能上已逼近物理极限，难以满足固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、800V高压快充、高频光伏逆变器以及高功率密度电机驱动的需求。相比之下，碳化硅（SiC）材料凭借其3倍于硅的禁带宽度、10倍的临界击穿场强以及3倍的热导率，成为突破摩尔定律限制的唯一解 。

1.2 “三个必然”的市场逻辑

倾佳电子杨茜提出的“三个必然”理论，为销售团队提供了清晰的市场进攻方向 ：

SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势：在牵引逆变器、兆瓦级储能变流器中，模块化SiC带来的系统级效率提升（从94%提升至99%以上）足以抵消器件本身的成本溢价 。

SiC碳化硅MOSFET单管全面取代IGBT单管及>650V高压硅MOSFET的必然趋势：在工业电源、焊机、光伏组串逆变器中，单管的高频特性使得磁性元件体积缩小50%以上，直接降低BOM成本。

650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN器件的必然趋势：在AI服务器电源、家用储能中，SiC在高温下的稳定性远超GaN，且反向恢复特性优于SJ-MOSFET。

第二章 研发工程师的深层关切：技术焦虑与信任重建

在销售过程中，面对研发（R&D）工程师时，单纯的参数罗列往往收效甚微。工程师的决策逻辑基于“风险最小化”和“可靠性最大化”。销售人员必须深入理解他们的技术焦虑，并运用基本半导体的技术数据进行针对性化解。

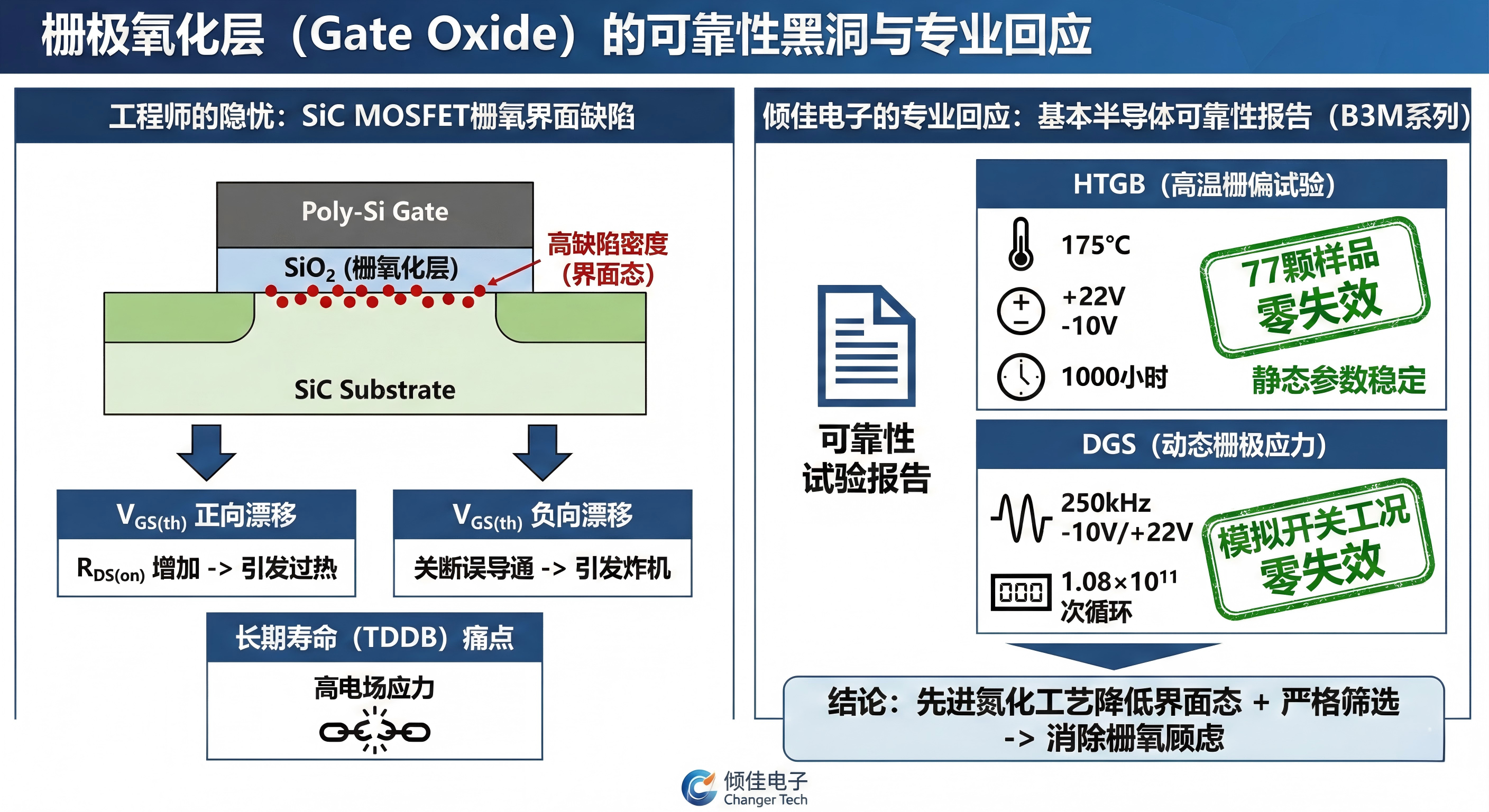

2.1 栅极氧化层（Gate Oxide）的可靠性黑洞

工程师的隐忧：SiC MOSFET的栅极氧化层（SiO2​）与SiC晶体的界面处存在较高的缺陷密度（界面态），这可能导致阈值电压（VGS(th)​）漂移。如果VGS(th)​正向漂移，会导致导通电阻RDS(on)​增加，引发过热；如果负向漂移，则可能导致器件在关断状态下误导通，引发炸机 。此外，SiC器件工作在更高的电场下，氧化层的长期寿命（TDDB）一直是行业痛点 。

倾佳电子的专业回应策略： 销售团队应直接出示基本半导体的可靠性试验报告。该报告显示，B3M系列器件（如B3M013C120Z）通过了极为严苛的栅极应力测试 ：

HTGB（高温栅偏试验） ：在175∘C结温下，分别施加+22V（正偏）和−10V（负偏）的极端电压，持续1000小时。测试结果显示，77颗样品零失效，且静态参数变化完全在规格书范围内。

DGS（动态栅极应力） ：在250kHz的高频下，以−10V/+22V的电压幅值进行1.08×1011次循环测试，模拟真实的开关工况，结果同样为零失效。

这一数据证明了基本半导体采用了先进的氮化工艺有效降低了界面态密度，并实施了严格的筛选标准，从根本上消除了工程师对栅氧寿命的顾虑 。

2.2 短路耐受时间（SCWT）的物理博弈

工程师的隐忧：相比IGBT通常具备10μs的短路耐受能力，SiC MOSFET由于芯片面积更小、电流密度更高，其短路耐受时间通常只有2-3μs。在电机驱动应用中，如果发生短路，保护电路来不及动作，器件就会热击穿 。

倾佳电子的专业回应策略：

物理认知的对齐：首先承认这是物理规律的必然权衡。SiC追求极致的RDS(on)​和开关速度，必然牺牲部分热容。

系统级解决方案：销售不仅仅是卖芯片，更是卖方案。推荐搭配带有2LTO两级关断隔离驱动芯片UCC21732 / UCC21739或者同类隔离器驱动芯片 。两级关断技术主要用于 SiC MOSFET，在发生短路（Short Circuit）或过流时，通过将栅极电压先降至一个中间电平（Plateau）并维持一段时间，减小电流变化率（di/dt），从而抑制由寄生电感引起的电压尖峰（V=L⋅di/dt）。能够在检测到短路后的极短时间内（<2μs）安全关断器件，填补了SiC短路耐受力弱的短板 。

模块技术的加持：对于大功率应用，推荐Pcore™系列模块。其采用的Si3​N4​（氮化硅）AMB基板和银烧结工艺，极大提升了瞬态热传导能力，为保护电路争取了宝贵的微秒级时间 。

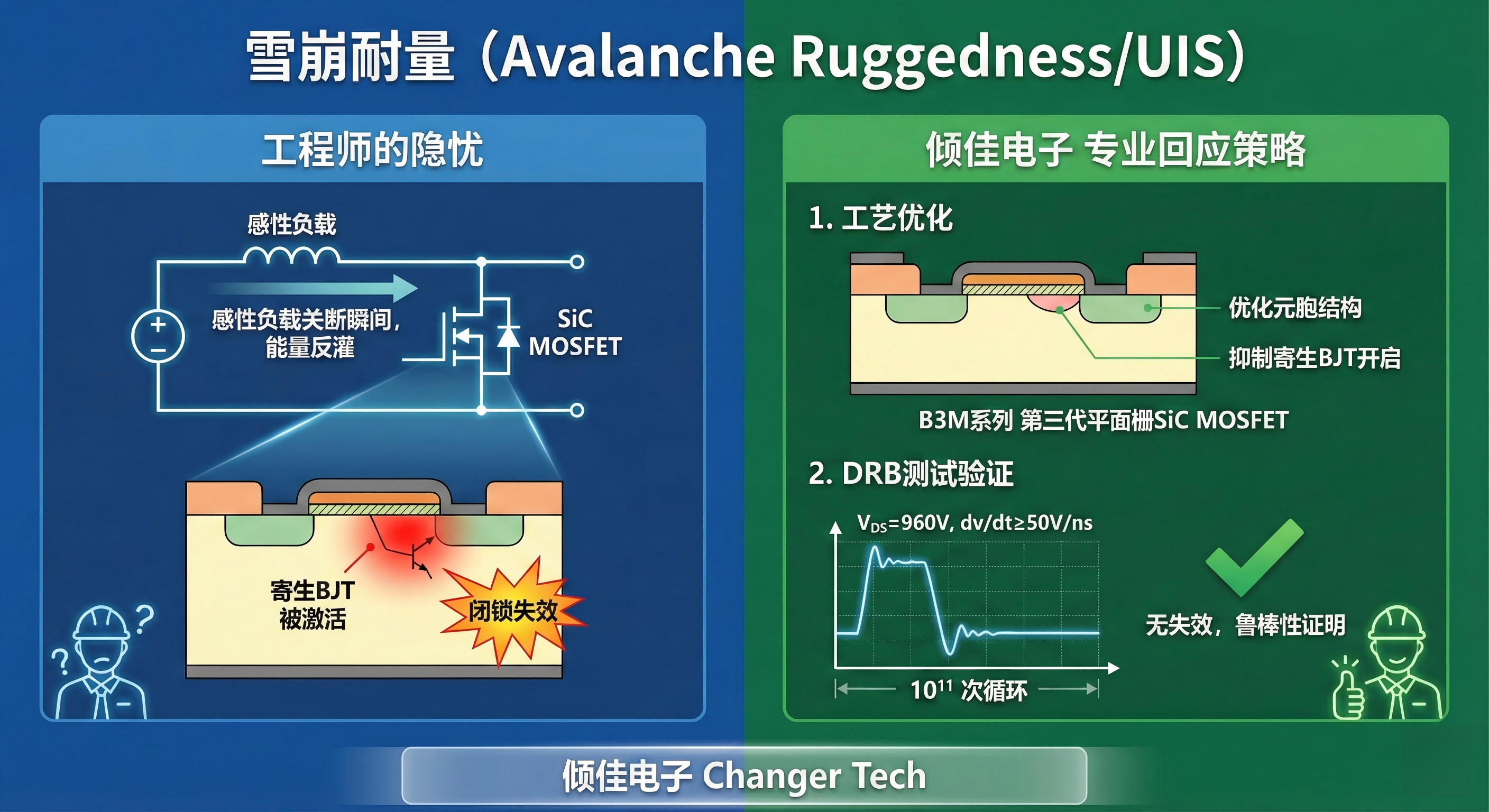

2.3 雪崩耐量（Avalanche Ruggedness/UIS）

工程师的隐忧：在感性负载关断瞬间，杂散电感中的能量会反灌进器件。如果SiC MOSFET的雪崩耐量不足，寄生BJT会被激活导致闭锁失效 。

倾佳电子的专业回应策略： 引用B3M系列的数据手册，基本半导体的第三代平面栅工艺对元胞结构进行了优化，抑制了寄生BJT的开启。可靠性报告中的**DRB（动态反偏应力）**测试数据表明，在VDS​=960V，dv/dt≥50V/ns的极端条件下，器件经历了1011次循环而无失效 。这证明了器件在极高电压变化率下的鲁棒性。

第三章 核心产品矩阵与技术规格深度解析

3.1 分立器件：B3M系列第三代SiC MOSFET

B3M系列是倾佳电子攻占工业与光伏市场的利器。该系列采用平面栅技术，但在比导通电阻（Ron,sp）和品质因数（FOM）上进行了深度优化 。

关键料号技术画像

核心参数	B3M010C075Z	B3M011C120Y	B3M013C120Z	B3M015E120Z
耐压 (VDS​)	750 V	1200 V	1200 V	1200 V
导通电阻 (RDS(on)​ Typ @ 18V)	10 mΩ	11 mΩ	13.5 mΩ	15 mΩ
封装形式	TO-247-4	TO-247PLUS-4	TO-247-4	TO-247-4
连续电流 (ID​ @ 25°C)	240 A	223 A	180 A	161 A
脉冲电流 (ID,pulse​)	480 A	250 A	360 A	279 A
输入电容 (Ciss​)	5500 pF	6000 pF	5200 pF	4500 pF
存储能量 (Eoss​)	59 μJ	106 μJ	90 μJ	89 μJ
推荐驱动电压	-5V / +18V	-5V / +18V	-5V / +18V	-5V / +18V

销售沟通与技术锚点：

Kelvin Source（凯尔文源极）优势：所有上述主推料号均采用4引脚封装（TO-247-4）。销售时必须强调第4引脚（Driver Source）的作用——它将驱动回路与功率回路解耦，消除了源极电感（Ls​）对栅极驱动的负反馈影响。这使得开关速度提升30%以上，开关损耗降低约40% 。

TO-247PLUS封装：对于B3M011C120Y，其PLUS封装提供了更大的爬电距离和散热面积，非常适合1500V光伏系统的高海拔应用场景 。

3.2 工业级功率模块：Pcore™系列

针对大功率应用，基本半导体提供了完整的模块化解决方案，涵盖了从标准封装到创新封装的全系列产品 。

3.2.1 34mm标准封装模块 (如 BMF80R12RA3)

定位：直接对标Infineon Easy系列或标准半桥模块。

规格：1200V / 80A (RDS(on)​=15mΩ) 和 160A (RDS(on)​=7.5mΩ) 。

应用场景：高频焊机、感应加热、工业变频器。

竞争优势：在相同封装尺寸下，利用SiC的高电流密度特性，实现了比硅基模块高出数倍的功率输出，且无需改变散热器设计。

3.2.2 Pcore™2 E2B模块 (如 BMF240R12E2G3)

规格：1200V / 240A，超低导通电阻 5.5mΩ 。

技术亮点：

集成SBD：内部集成了SiC肖特基二极管（SBD）。相比于仅使用体二极管（Body Diode），SBD消除了双极性退化风险，且几乎无反向恢复电荷（Qrr​极低），大幅降低了开通损耗（Eon​） 。

AMB基板：采用Si3​N4​活性金属钎焊基板，热循环寿命是传统DBC基板的5-10倍，极其适合电动汽车充电桩这种频繁热冲击的场景。

3.2.3 L3封装模块 (创新架构)

型号：BMCS002MR12L3CG5 (双向开关) / BMZ0D60MR12L3G5 (单向开关) 。

规格：1200V / 1.8mΩ (双向) 或 0.6mΩ (单向)。

技术突破：L3封装专为极低电感设计，适用于固态断路器（SSCB）和矩阵变换器。其双脉冲测试数据显示，开通延迟（Td(on)​）仅为295ns，关断延迟（Td(off)​）为598ns，且具备极高的开关速度（di/dt可达2.17 kA/μs） 。这种极速响应是保护直流电网安全的关键。

第四章 供应链安全与国产化替代战略

在当前的地缘政治环境下，供应链安全已成为研发总监和采购经理（Sourcing Manager）关注的最高优先级问题之一。

4.1 IDM模式的战略防御力

基本半导体的IDM（垂直整合制造）模式是应对“缺芯”和“制裁”的最强护城河。

晶圆制造：深圳的6英寸SiC晶圆产线确保了芯片的自主供应，不受海外代工产能分配的限制 。

封装测试：无锡和深圳的车规级封装基地，具备IATF 16949认证，确保了从晶圆到模块的端到端质量控制 。

定制化服务：基于自有产线，基本半导体可以为大客户提供芯片参数微调（如调整Vth​范围）或特殊封装开发，这是进口品牌难以做到的 。

第五章 场景化销售战术：从痛点到方案

5.1 场景二：直流快充桩（DC Fast Charging）

客户痛点：充电桩户外部署，环境恶劣（高温、高湿）；需要提高功率密度以减小占地面积。

解决方案：

PFC级：推荐B3M025065H 用于Vienna整流拓扑 。

DC-DC级：推荐B3M013C120Z用于LLC谐振变换器。

销售沟通：“我们的B3M系列通过了H3TRB（高温高湿反偏）双85测试（85∘C/85%RH/1000小时），完全无惧户外恶劣环境 。同时，高频开关特性可以将磁性元件体积缩小50%，助您实现30kW/40kW的高密度模块设计。” 。

5.2 场景三：光伏储能（PV & ESS）

客户痛点：1500V系统对宇宙射线失效（LTDC）敏感；追求极致的满载效率。

解决方案：推荐BMF540R12KA3（62mm模块）或B3M011C120Y单管。

销售沟通：“工商业PCS中，使用我们的SiC方案可以将满载效率提升至98.8%以上，比IGBT方案高出近1个百分点，这意味着散热系统成本的大幅降低和系统寿命的延长。” 。

第七章 结论

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

对于倾佳电子而言，推广基本半导体不仅是一次商业销售，更是一场关于技术信任的博弈。通过掌握上述关于栅极可靠性、短路耐受力、L3封装创新以及IDM供应链安全的深度知识，销售团队可以从单纯的“比价者”转型为客户的“技术顾问”。

我们不仅提供一颗芯片，我们提供的是一份经过1000小时严苛测试的承诺，以及一个助力客户在电气化时代弯道超车的战略机会。

附录：核心术语表（销售速查）

术语	全称	销售解释
WBG	Wide Bandgap	宽禁带半导体（SiC/GaN），耐高压、耐高温、高频。
IDM	Integrated Device Manufacturer	垂直整合制造，设计、制造、封装一手抓，供应链稳。
RDS(on)​	On-state Resistance	导通电阻，越低越好，直接决定导通损耗和发热。
Qg​	Total Gate Charge	栅极电荷，越低越好，决定开关速度和驱动损耗。
Kelvin Source	凯尔文源极	4脚封装的第4脚，用于提升开关速度，减少损耗。
AMB	Active Metal Brazing	活性金属钎焊陶瓷基板，散热好，热应力强，模块寿命长。
H3TRB	High Humidity High Temp. Reverse Bias	双85测试，验证器件防潮能力，户外应用必问。
AEC-Q101	Automotive Electronics Council	车规级分立器件应力测试标准，上车门槛。
