1. 执行摘要与战略背景

1.1 功率半导体行业的范式转移

全球功率电子行业正处于从硅（Silicon, Si）基器件向宽禁带（Wide Bandgap, WBG）器件——尤其是碳化硅（Silicon Carbide, SiC）——转型的关键历史时期。对于销售团队而言，理解这一转变不仅仅是掌握新的料号或参数，更需要深刻理解**电源拓扑（Power Topologies）**的演进。客户购买的不仅仅是一颗MOSFET，而是这颗器件在特定电路结构中所能实现的系统级价值：更高的功率密度、更低的损耗、以及更小的被动元件体积 。

本手册旨在为“倾佳电子 Changer Tech”的销售精英提供一份详尽的、专家级的技术指南。我们将穷举世界上已知的主流及前沿电源拓扑，剖析其工作原理，并揭示SiC MOSFET在其中的核心价值主张（Value Proposition）。通过本手册的学习，销售人员将能够从系统工程师的视角审视客户需求，从单一器件的“价格战”转向系统总拥有成本（TCO）的“价值战” 。

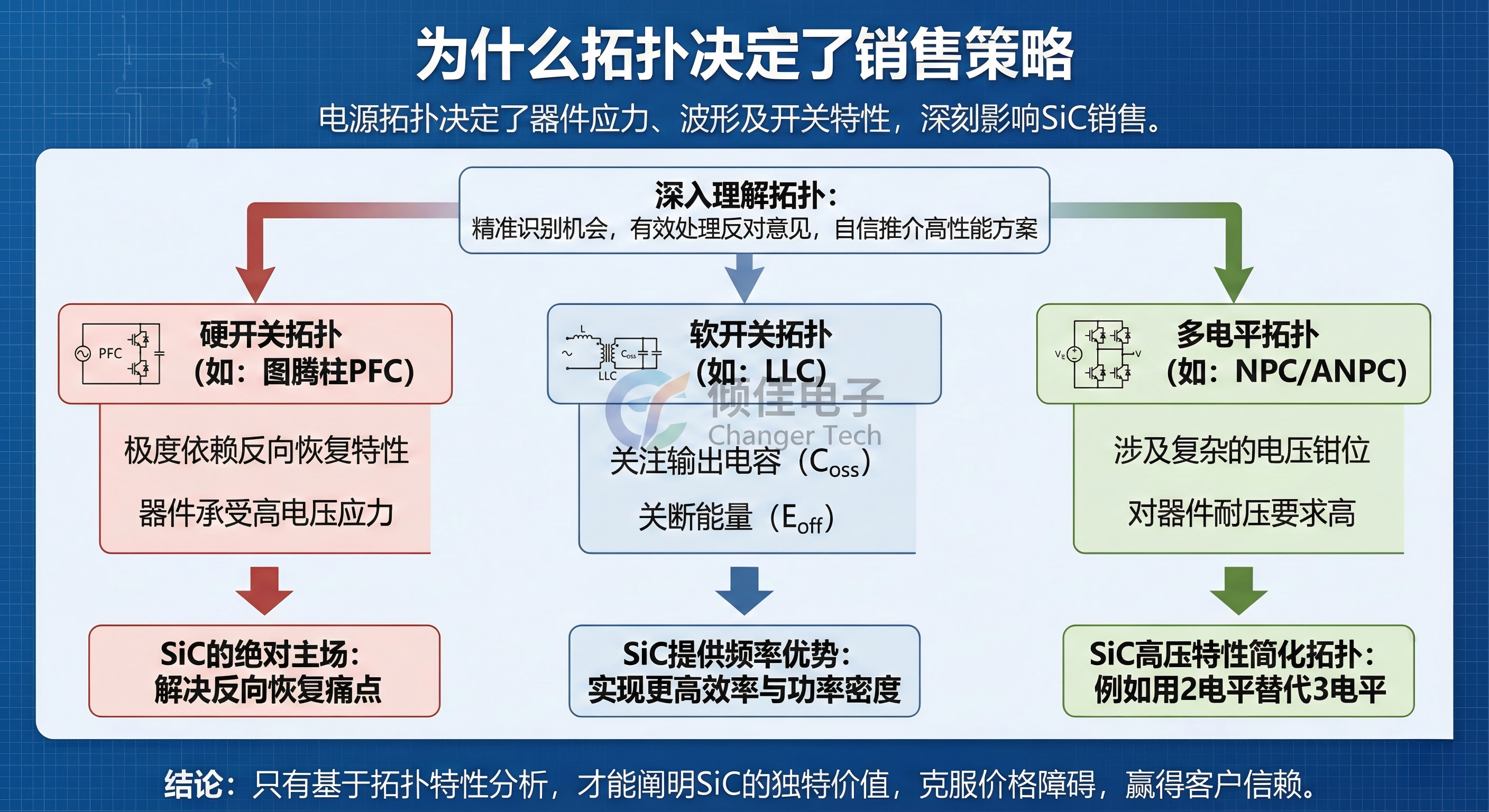

1.2 为什么拓扑决定了销售策略

电源拓扑决定了器件所承受的电压应力、电流波形以及开关特性。不同的拓扑对半导体有截然不同的要求：

硬开关拓扑（如图腾柱PFC）：极度依赖反向恢复特性，是SiC的绝对主场。

软开关拓扑（如LLC）：关注输出电容（Coss）和关断能量（Eoff），SiC在此能提供频率优势。

多电平拓扑（如NPC/ANPC）：涉及复杂的电压钳位，SiC的高压特性可以简化拓扑结构（如用2电平替代3电平）。

只有深入理解拓扑，销售人员才能精准识别机会，有效处理“SiC太贵”的反对意见，并自信地向客户推介高性能方案。

2. 核心物理特性与拓扑影响

在深入具体电路之前，必须量化SiC材料物理特性如何转化为拓扑层面的优势。这是销售对话的基石。

2.1 禁带宽度与击穿场强

SiC的禁带宽度为3.26 eV，约为硅（1.12 eV）的3倍；击穿场强是硅的10倍 。

拓扑影响：这意味着SiC器件的漂移层（Drift Layer）可以做得更薄，掺杂浓度更高。在相同耐压下，SiC的比导通电阻（RDS(on)×Area）显著低于硅。

销售和客户沟通：“在800V或1500V的高压系统中，传统硅器件因为漂移层太厚，导通损耗巨大，往往需要采用复杂的三电平或级联拓扑。而SiC的高耐压特性允许客户使用更简单的两电平拓扑，直接减少了一半的器件数量和驱动电路。” 。

2.2 反向恢复电荷 (Qrr)

这是SiC MOSFET体二极管（Body Diode）最关键的优势。硅MOSFET（特别是高压超结Superjunction）的体二极管反向恢复很慢，会产生巨大的反向恢复电流。

拓扑影响：这直接限制了硅MOSFET在连续导通模式（CCM）硬开关拓扑中的应用，如图腾柱PFC。SiC的Qrr几乎可以忽略不计。

销售和客户沟通：“如果在您的图腾柱PFC设计中继续使用硅MOSFET，您将不得不采用复杂的软开关控制（如CrM/TCM）来避免体二极管的炸机风险。使用SiC，您可以直接运行在简单高效的CCM模式，无需担心反向恢复问题。” 。

2.3 热导率与高温特性

SiC的热导率约为硅的3倍 。

拓扑影响：允许更高的结温（Tj）运行，或者在相同功率下减小散热器体积。

销售和客户沟通：“我们的SiC器件在高温下的导通电阻增加幅度远小于硅器件。这意味着在实际工况（如100°C）下，SiC的实际载流能力不仅没有大打折扣，反而相对于硅器件展现出更大的优势。” 。

3. AC-DC 拓扑列举与详解（PFC与整流）

AC-DC级是电网连接的第一道关卡，也是能效标准（如80 Plus Titanium）考核的重点。对于大功率应用，这一级通常包含功率因数校正（PFC）。

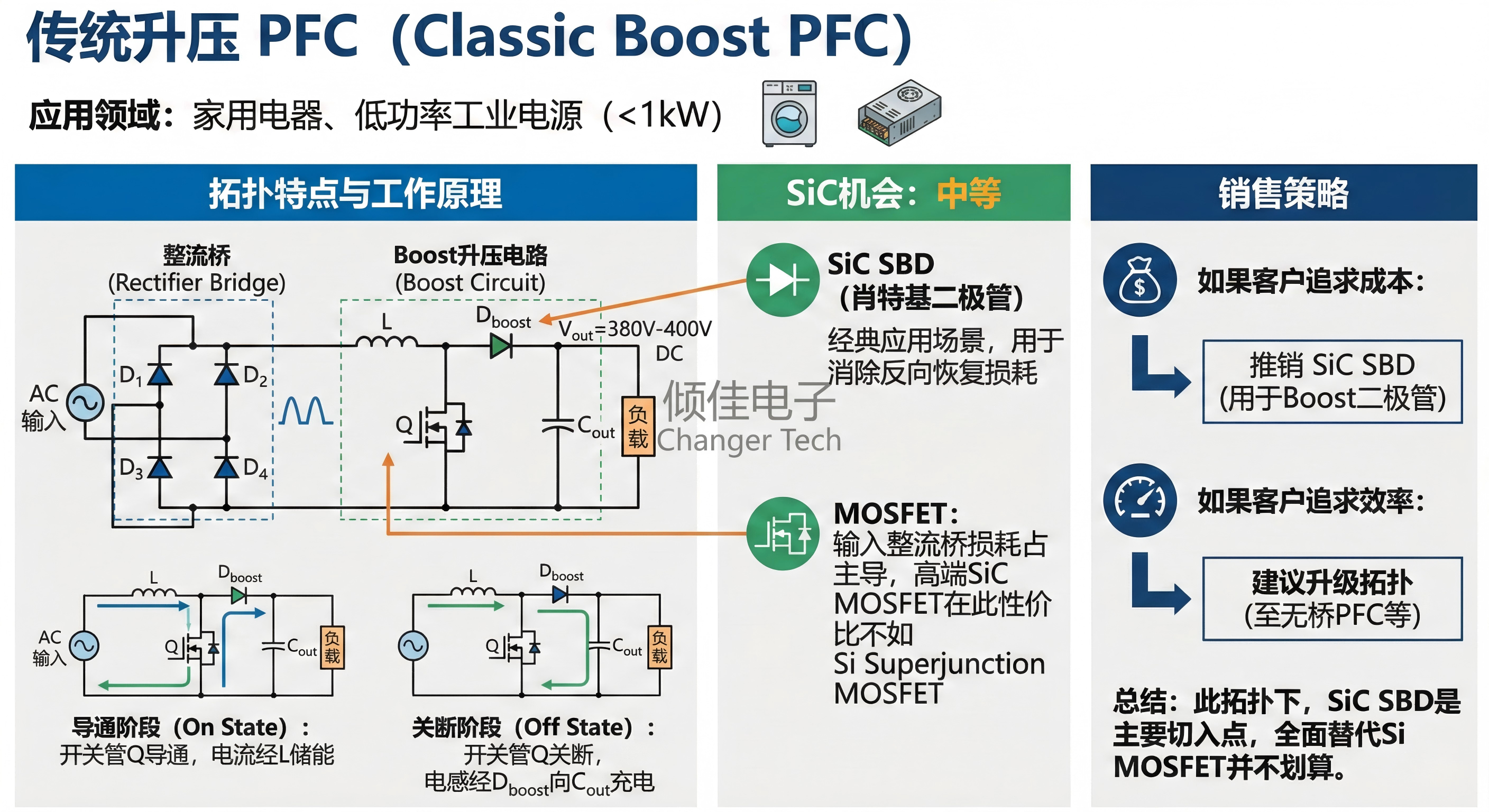

3.1 传统升压 PFC (Classic Boost PFC)

应用领域：家用电器、低功率工业电源 (<1kW)。

拓扑特点：

这是最基础的PFC架构。交流电首先经过一个由四个低频二极管组成的整流桥（Rectifier Bridge），将交流电变为脉动直流电。随后，一个Boost升压电路（电感、开关管、二极管）将电压升至380V-400V DC 。

工作原理：

导通阶段：开关管导通，电流流经电感，电感储能。

关断阶段：开关管关断，电感两端产生感应电动势，叠加输入电压，通过升压二极管向输出电容充电。

SiC机会：中等。

二极管：Boost二极管是SiC肖特基二极管（SBD）的经典应用场景，用于消除反向恢复损耗。

MOSFET：由于输入整流桥的存在（两个二极管始终导通），导通损耗占主导。高端SiC MOSFET在此处的性能提升被整流桥的损耗掩盖，性价比不如Si Superjunction MOSFET。

销售策略：如果客户仍在使用此拓扑且追求成本，推销SiC SBD；如果客户追求效率，建议升级拓扑。

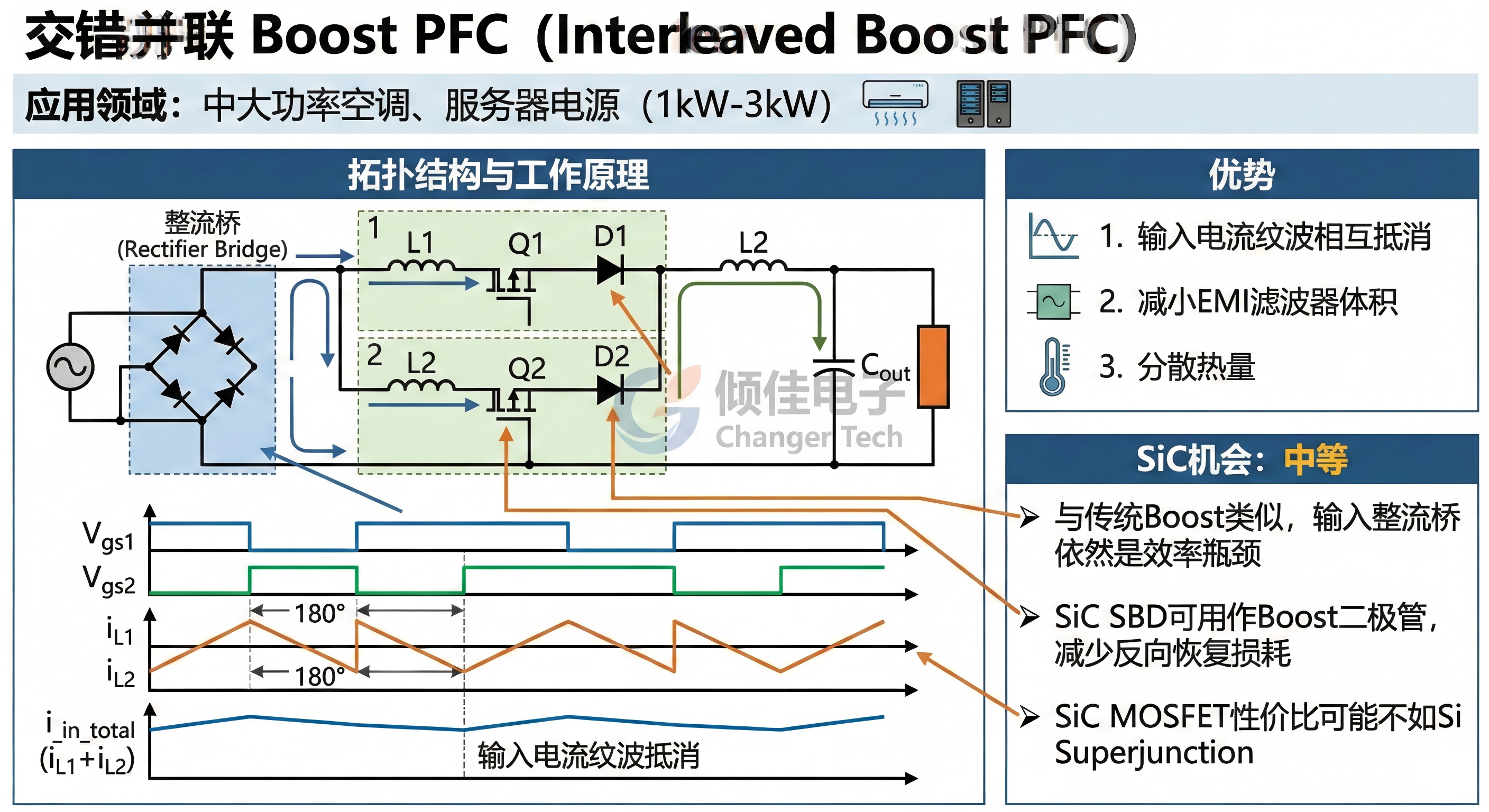

3.2 交错并联 Boost PFC (Interleaved Boost PFC)

应用领域：中大功率空调、服务器电源 (1kW-3kW)。

拓扑特点：

由两个或多个Boost电路并联组成，相位互差180°（双路）或120°（三路）。

优势：输入电流纹波相互抵消，减小了EMI滤波器体积；分散了热量。

SiC机会：中等。与传统Boost类似，输入整流桥依然是效率瓶颈。

3.3 无桥 PFC (Bridgeless Boost PFC)

应用领域：追求高效率的服务器电源。

拓扑特点：

为了消除整流桥的损耗，无桥PFC移除了输入二极管桥，采用两个Boost电路分别处理交流电的正半周和负半周 。

痛点：存在严重的共模干扰（Common Mode Noise），导致EMI滤波器设计极其复杂且体积巨大，往往抵消了效率带来的收益。

SiC机会：一般。虽然效率提升，但EMI问题限制了其大规模应用。

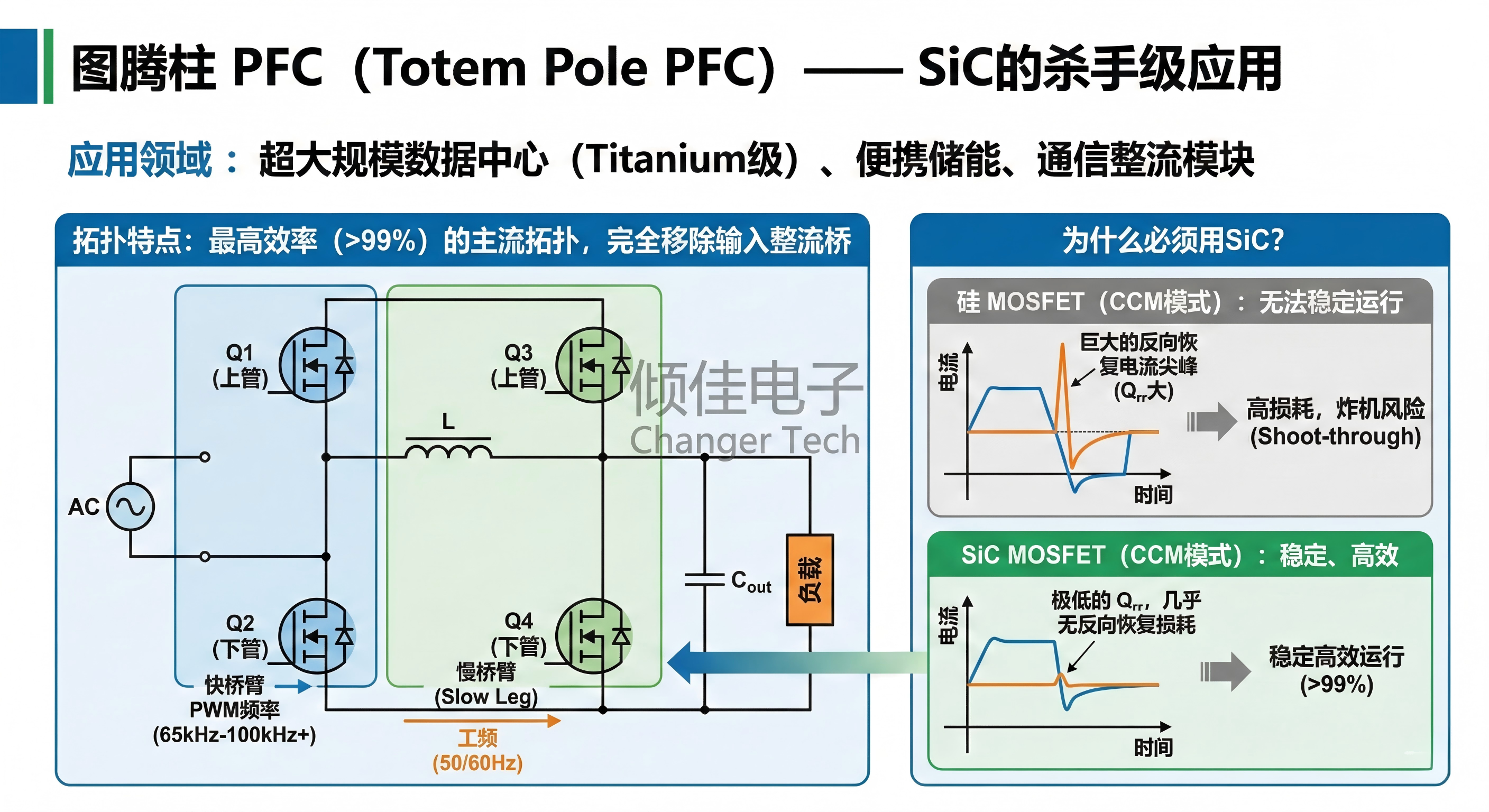

3.4 图腾柱 PFC (Totem Pole PFC) —— SiC的杀手级应用

应用领域：超大规模数据中心（Titanium级）、便携储能、通信整流模块 。

拓扑特点：

图腾柱PFC是目前实现最高效率（>99%）的主流拓扑。它完全移除了输入整流桥，由两个桥臂组成：

快桥臂（Fast Leg）：由两个高频开关管组成（Q1, Q2），以PWM频率（65kHz-100kHz+）切换，负责波形整形。

慢桥臂（Slow Leg）：由两个低频开关管组成（Q3, Q4），以工频（50/60Hz）切换，负责极性选择。

为什么必须用SiC？

在**连续导通模式（CCM）**下，当Q1导通时，Q2的体二极管必须强行关断。对于硅MOSFET，其体二极管反向恢复时间长，储存电荷（Qrr）大，会导致巨大的反向恢复电流尖峰，产生极高的损耗甚至导致器件损坏（Shoot-through）。

SiC MOSFET的体二极管具有极低的Qrr，几乎没有反向恢复损耗，是唯一能让图腾柱PFC在CCM模式下稳定、高效运行的器件技术 。

销售和客户沟通：

“如果您的目标是80 Plus Titanium效率，或者需要双向流动（V2G），CCM图腾柱是最佳选择。只有SiC MOSFET才能让您摆脱复杂的软开关控制，直接实现硬开关的高效运行，同时将被动元件体积减半。”

数据支撑：

参数	传统 Boost (Si)	图腾柱 PFC (SiC)	优势
器件数量	4二极管 + 1 MOS + 1 SiC SBD	2 SiC MOS + 2 Si MOS	减少器件数量
导通路径	2 二极管 + 1 MOS	1 MOS + 1 MOS	路径损耗减半
峰值效率	~97.5%	>99%	节能显著
反向恢复	不相关 (Boost Diode)	至关重要	SiC是唯一解

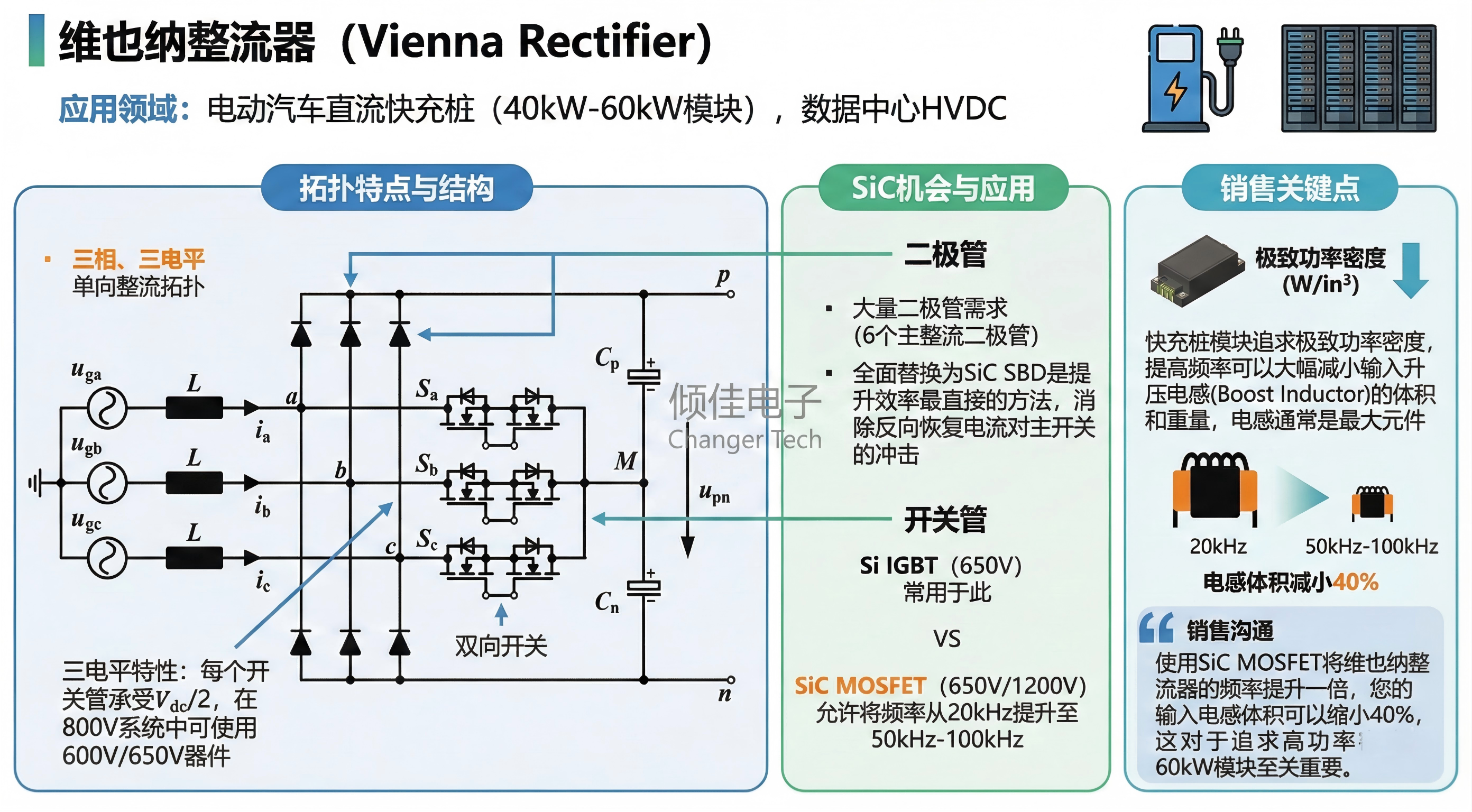

3.5 维也纳整流器 (Vienna Rectifier)

应用领域：电动汽车直流快充桩（40kW-60kW模块），数据中心HVDC。

拓扑特点：

这是一种三相、三电平的单向整流拓扑。

三电平特性：每个开关管承受的电压仅为直流母线电压的一半。这使得在800V直流母线系统中，可以使用600V/650V的器件。

结构：每相由一个双向开关结构连接到中点。通常实现方式是输入端经过电感后，通过二极管桥整流，中间加一个双向开关回到电容中点。

SiC机会与应用：

二极管：每相需要大量的二极管（通常是4-6个）。将这些二极管全部替换为SiC SBD是提升效率最直接的方法，因为消除了反向恢复电流对主开关管的冲击 20。

开关管：虽然Si IGBT（650V）常用于此，但SiC MOSFET（650V/1200V）允许将开关频率从20kHz提升至50kHz-100kHz。

销售关键点：快充桩模块追求极致的功率密度（W/in³）。提高频率可以大幅减小输入升压电感（Boost Inductor）的体积和重量。电感通常是模块中最大的元件。

和客户沟通：“使用SiC MOSFET将维也纳整流器的频率提升一倍，您的输入电感体积可以缩小40%，这对于追求高功率密度的60kW模块至关重要。” 。

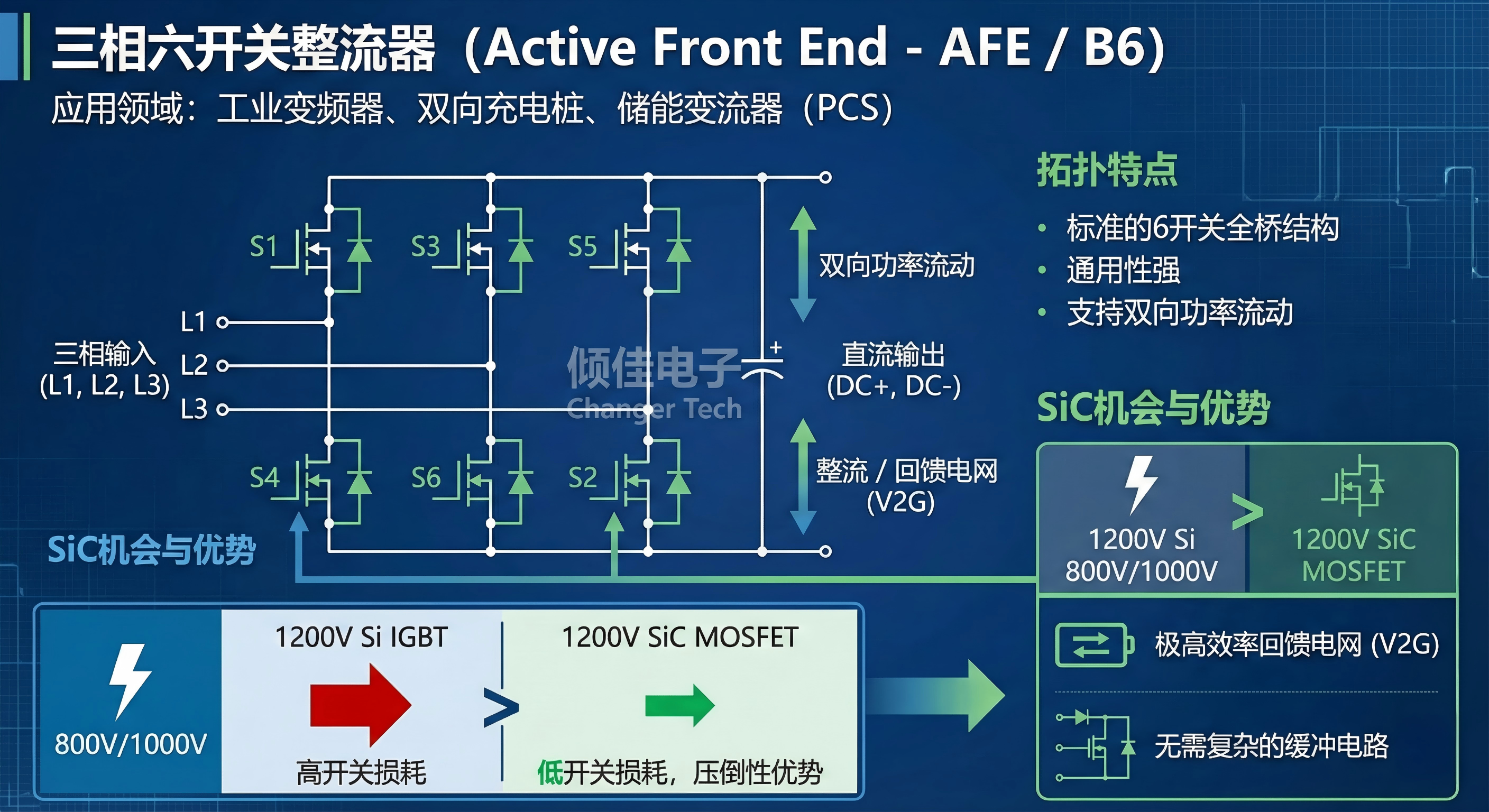

3.6 三相六开关整流器 (Active Front End - AFE / B6)

应用领域：工业变频器、双向充电桩、储能变流器（PCS）。

拓扑特点：

标准的6开关全桥结构。最通用，支持双向功率流动。

SiC机会：在800V高压电池系统或1000V储能系统中，1200V SiC MOSFET相对于1200V Si IGBT具有压倒性的开关损耗优势。SiC使得AFE不仅能做整流，还能以极高的效率回馈电网（V2G），且无需复杂的缓冲电路 。

4. DC-DC 拓扑穷举与详解（隔离型与非隔离型）

DC-DC环节负责电压转换和电气隔离，是决定电源系统体积和重量的关键。

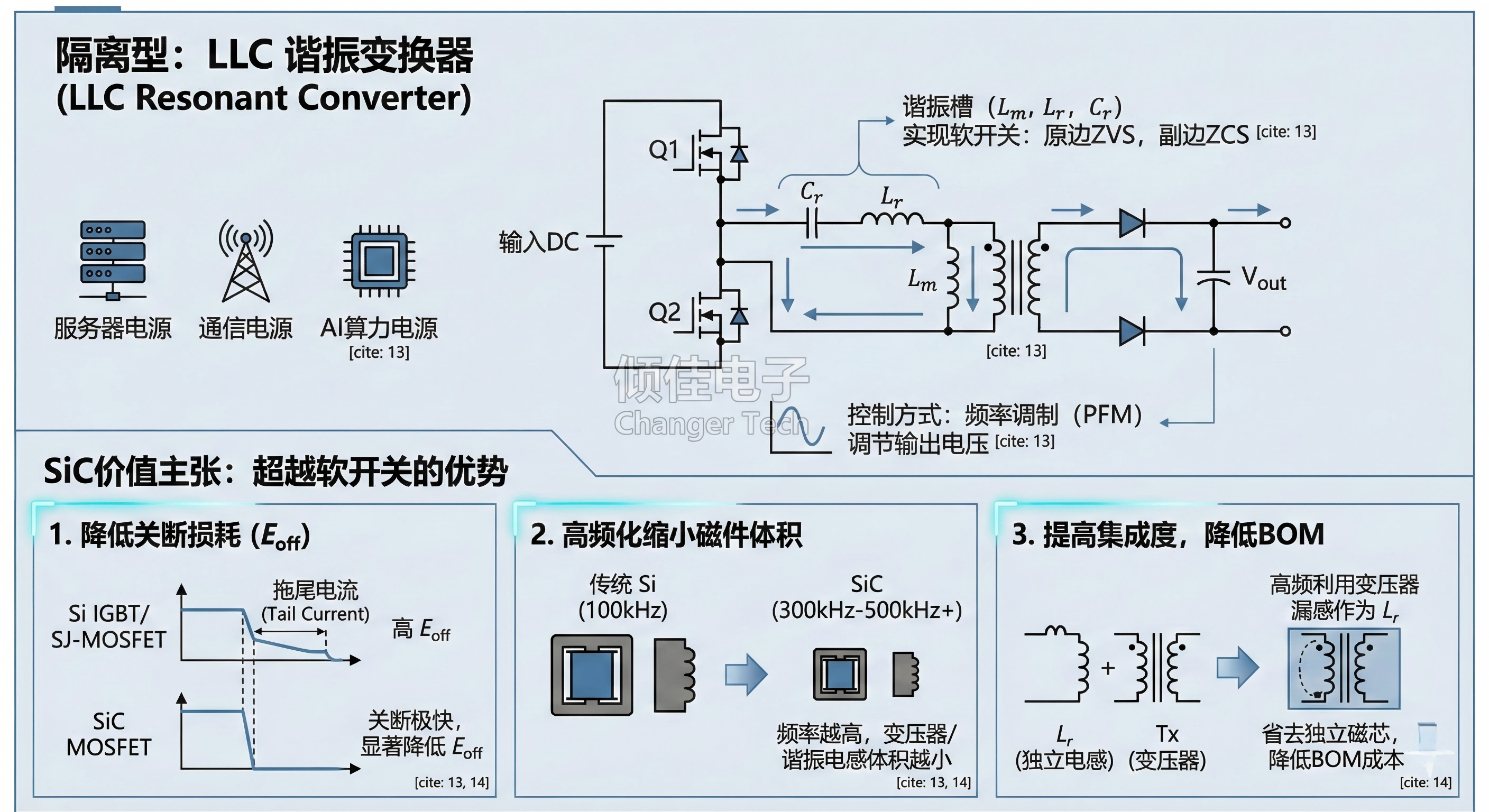

4.1 隔离型：LLC 谐振变换器 (LLC Resonant Converter)

应用领域：服务器电源、通信电源、AI算力电源 。

拓扑特点：

LLC利用由励磁电感(Lm)、谐振电感(Lr)和谐振电容(Cr)组成的谐振槽，实现原边开关管的零电压开通（ZVS）和副边二极管的零电流关断（ZCS）。

软开关机制：通过频率调制（PFM）来调节输出电压。在谐振点附近效率极高。

SiC价值主张：

尽管LLC是软开关拓扑，看似掩盖了Si MOSFET的开关损耗劣势，但SiC依然有巨大优势：

关断损耗 (Eoff)：ZVS只解决了开通损耗。关断损耗依然存在。Si IGBT有拖尾电流，Si SJ-MOSFET在大电流下关断慢。SiC MOSFET关断极快，显著降低Eoff。

频率与磁性元件：SiC允许将LLC的工作频率从100kHz推高至300kHz-500kHz甚至更高。根据磁性元件设计原理，频率越高，变压器和谐振电感的体积越小。

集成度：高频化使得利用变压器的漏感作为谐振电感(Lr)成为可能，省去了独立的谐振电感磁芯，降低了BOM成本 。

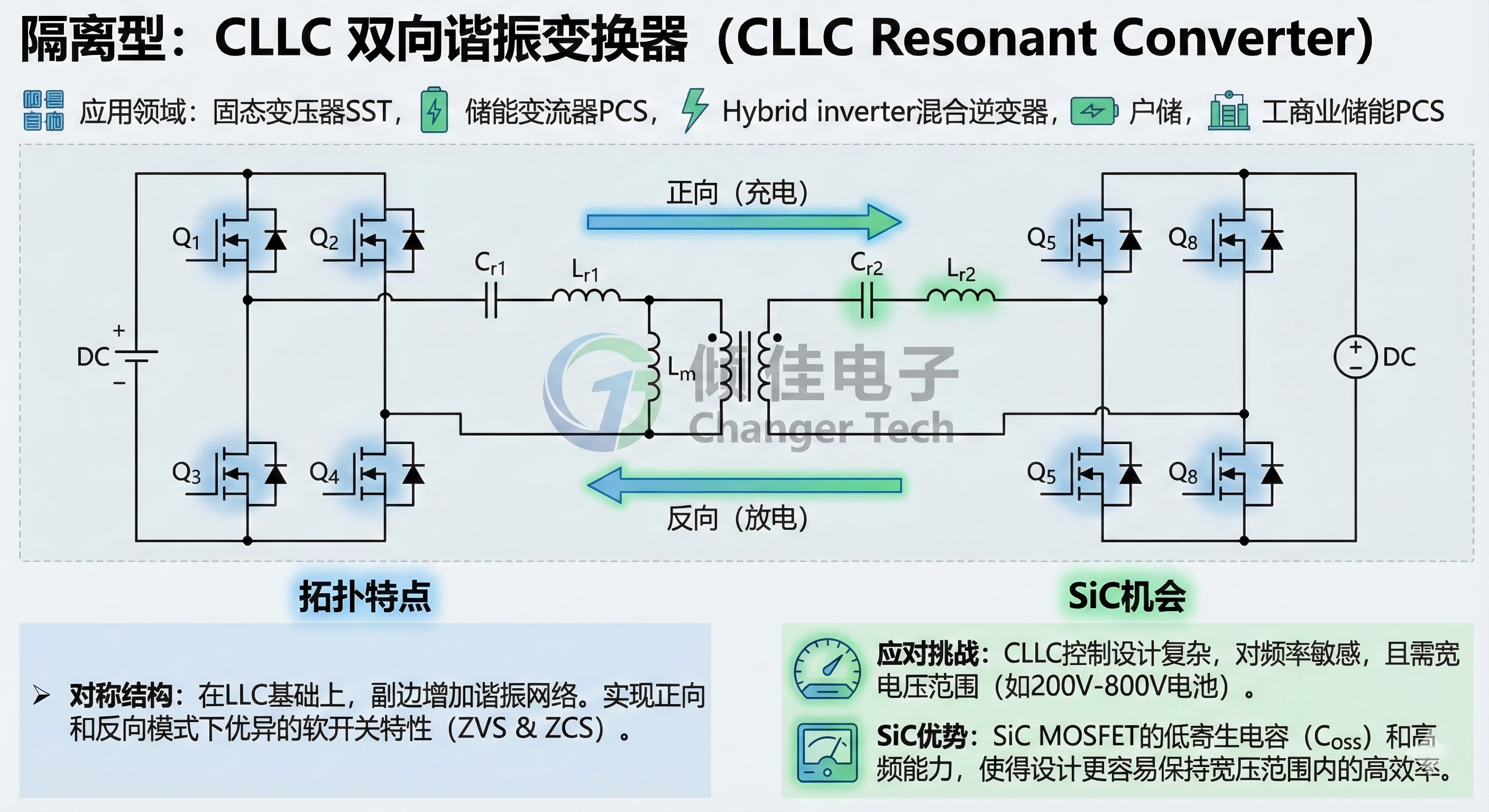

4.2 隔离型：CLLC 双向谐振变换器 (CLLC Resonant Converter)

应用领域：固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS

拓扑特点：

在LLC的基础上，副边也增加了谐振网络，形成对称结构。这使得变换器在正向（充电）和反向（放电）模式下都能实现优异的软开关特性。

SiC机会：CLLC的控制和设计极其复杂，且对频率敏感。SiC MOSFET的低寄生电容（Coss）和高频能力，使得CLLC设计更容易在宽电压范围内（如200V-800V电池电压）保持高效率。

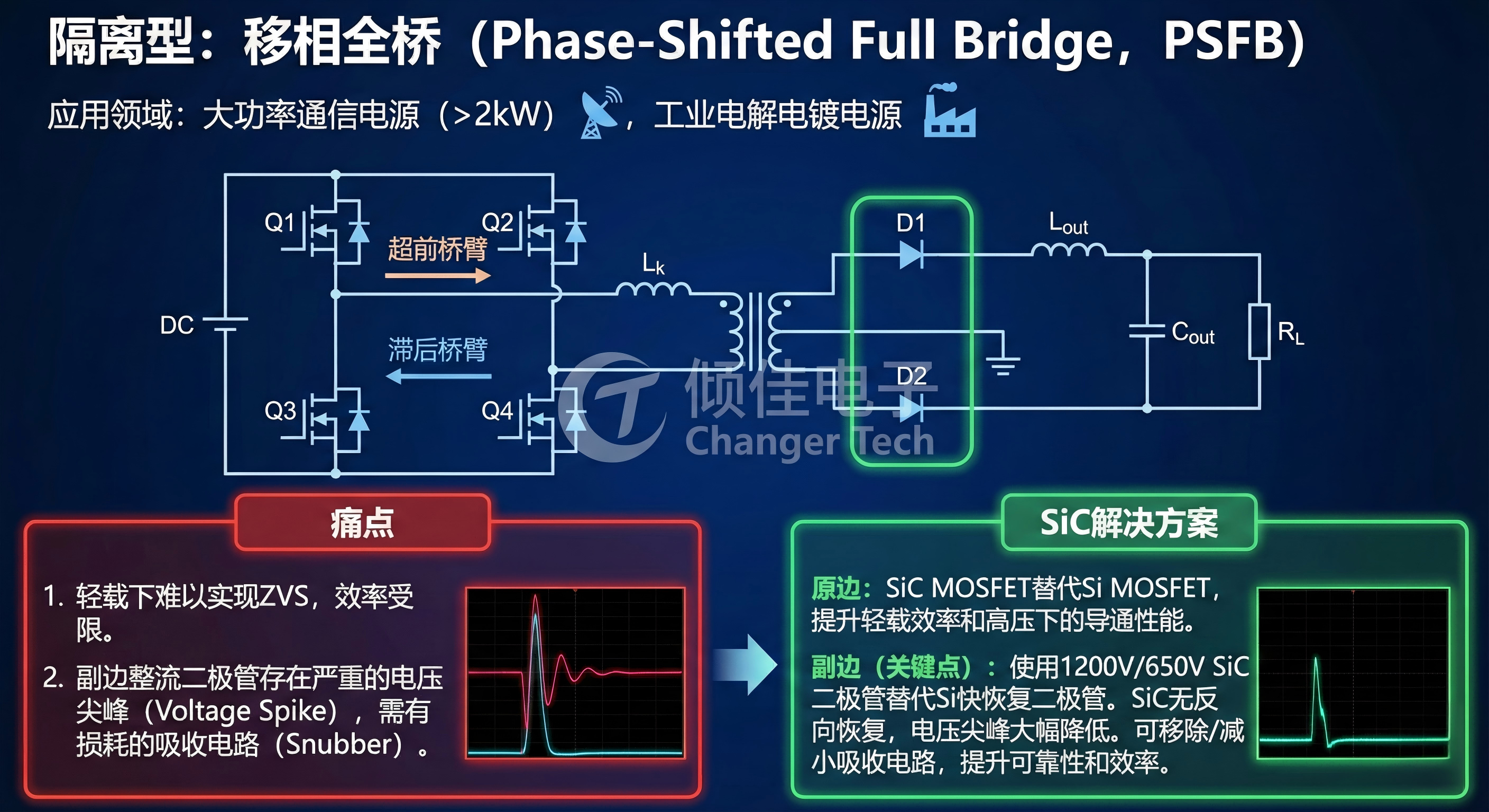

4.3 隔离型：移相全桥 (Phase-Shifted Full Bridge, PSFB)

应用领域：大功率通信电源 (>2kW)、工业电解电镀电源。

拓扑特点：

通过调节超前桥臂和滞后桥臂之间的相位差来控制输出电压。利用变压器漏感实现ZVS。

痛点：轻载下难以实现ZVS；副边整流二极管存在严重的电压尖峰，需要有损耗的吸收电路（Snubber）。

SiC解决方案：

原边：SiC MOSFET替代Si MOSFET，提升轻载效率和高压下的导通性能。

副边：这是关键点。使用1200V/650V SiC二极管替代Si快恢复二极管。由于SiC无反向恢复，电压尖峰大幅降低，可以直接移除或减小吸收电路，提升可靠性和效率 。

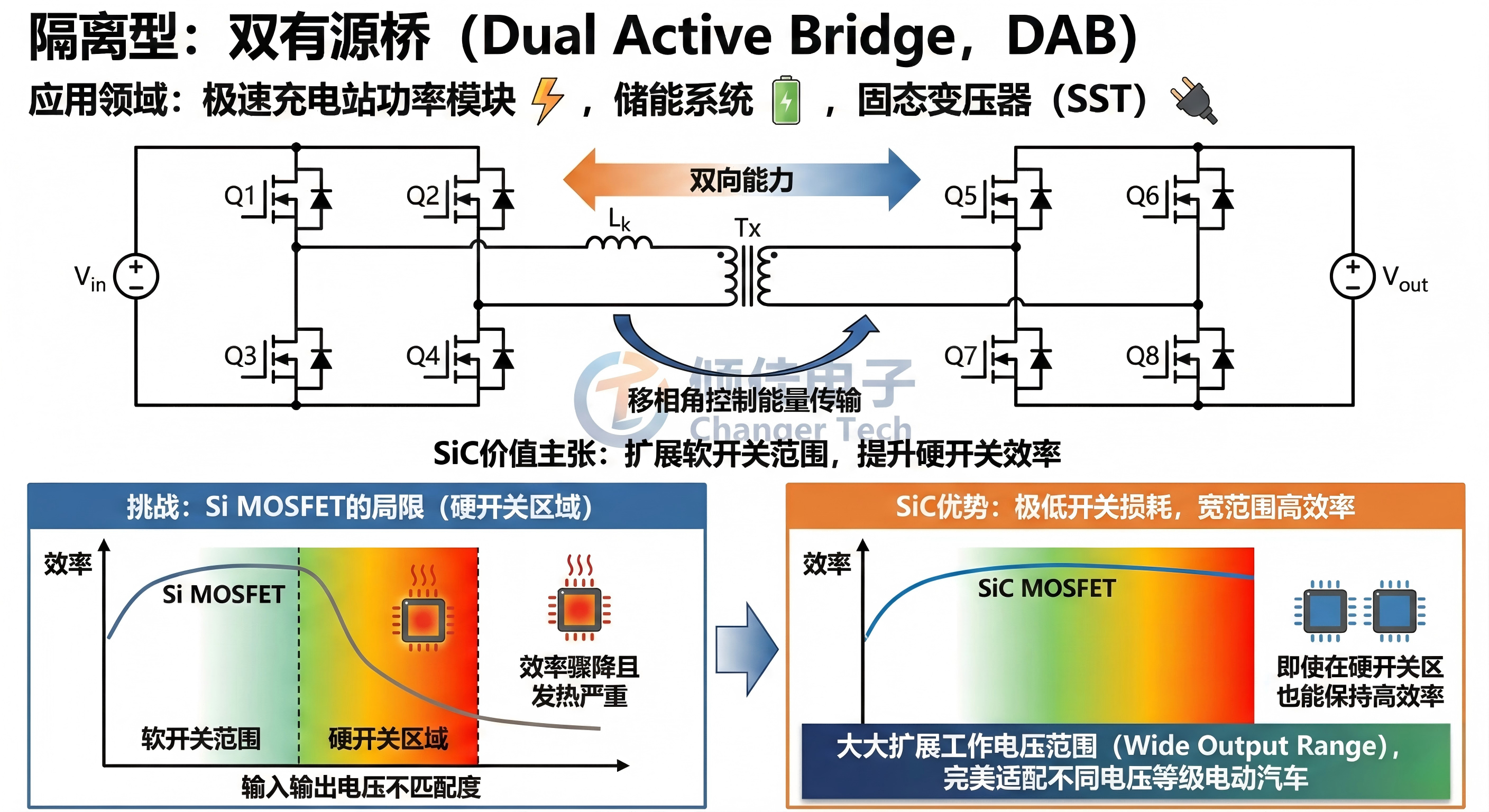

4.4 隔离型：双有源桥 (Dual Active Bridge, DAB)

应用领域：极速充电站功率模块、储能系统、固态变压器 (SST) 。

拓扑特点：

原边和副边各有一个全桥，通过高频变压器连接。能量传输由两个桥之间的移相角控制。天生具备双向能力。

SiC价值主张：DAB存在一个“软开关范围”。当输入输出电压不匹配时（例如电池电压过低），DAB会进入硬开关模式。Si MOSFET在硬开关下效率骤降且发热严重。SiC MOSFET由于极低的开关损耗，即使在DAB的硬开关区域也能保持高效率，大大扩展了变换器的工作电压范围（Wide Output Range），这对于适配不同电压等级的电动汽车至关重要 。

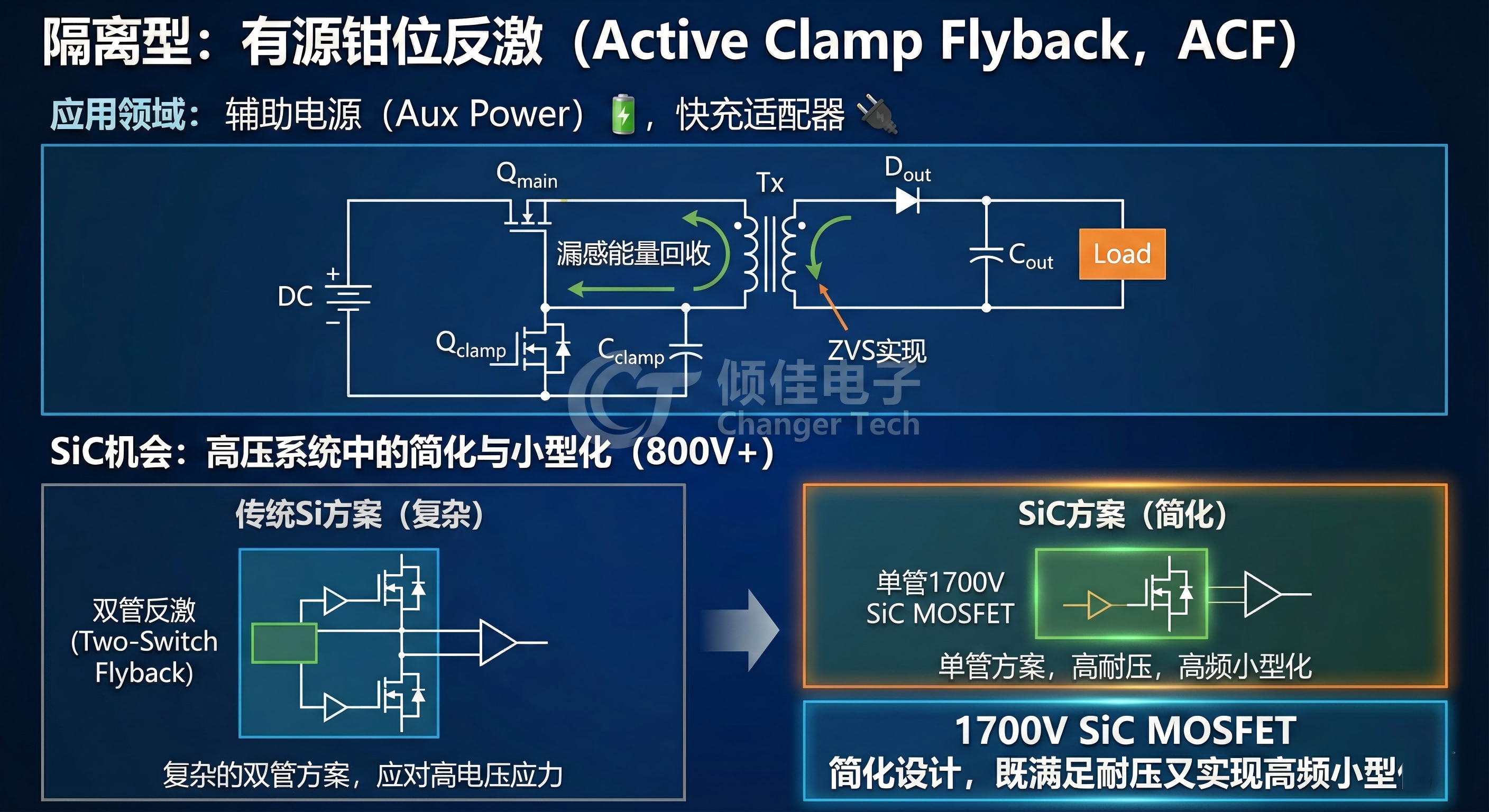

4.5 隔离型：有源钳位反激 (Active Clamp Flyback, ACF)

应用领域：辅助电源 (Aux Power)、快充适配器 。

拓扑特点：

在传统反激基础上增加由开关管和电容组成的钳位支路，回收漏感能量并实现ZVS。

SiC机会：在800V或更高电压的系统中，辅助电源需要承受极高的电压应力（输入电压 + 反射电压）。传统的Si MOSFET方案可能需要复杂的双管反激。单颗1700V SiC MOSFET可以简化为单管方案，既满足耐压又实现高频小型化 。

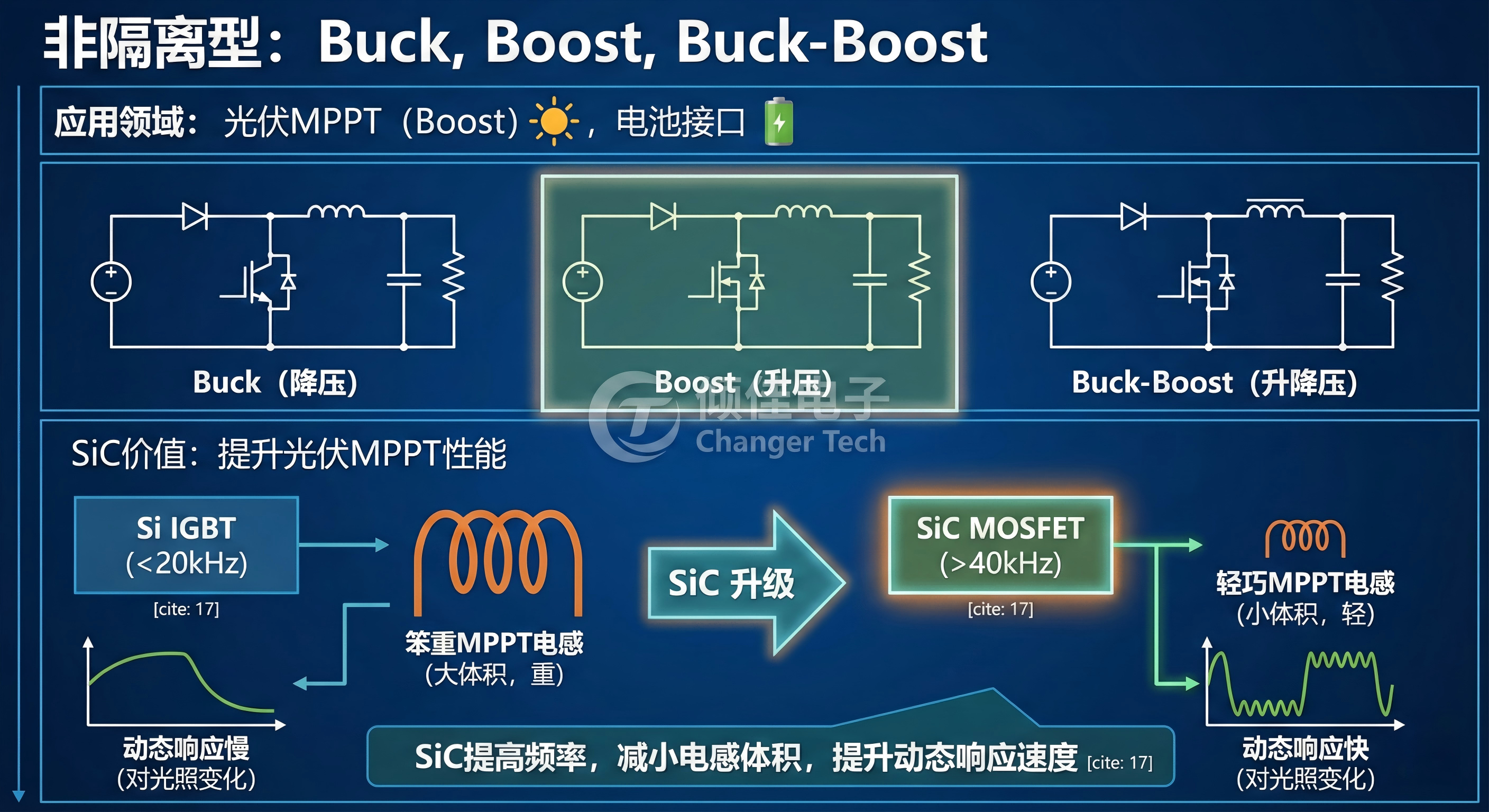

4.6 非隔离型：Buck, Boost, Buck-Boost

应用领域：光伏MPPT (Boost)、电池接口 。

SiC价值：

在光伏系统中，Boost电路负责MPPT。使用SiC可以将频率提升至40kHz以上（Si IGBT通常<20kHz），从而减小昂贵且笨重的MPPT电感体积，并提高对光照变化的动态响应速度 。

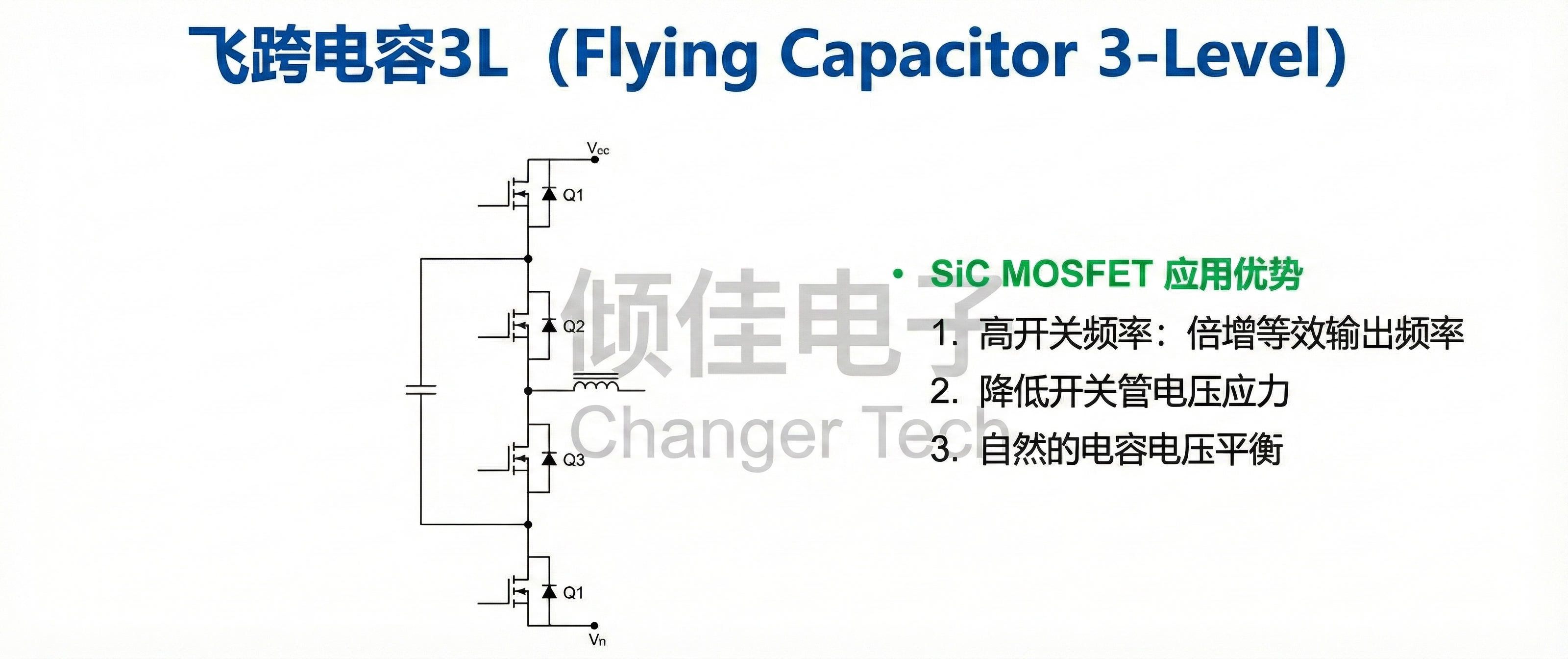

4.7 飞跨电容多电平 (Flying Capacitor Multi-Level, FCML)

应用领域：高功率密度逆变器 ，光伏MPPT。

拓扑特点：

利用电容的分压作用，使低压开关管可以处理高压输入，并倍增等效开关频率。

SiC机会：在800V及以上应用中，SiC配合FCML可以实现极高的功率密度。例如，使用1200V SiC器件构建1500V系统，等效频率可达数百kHz，电感体积极小 。

5. DC-AC 逆变器拓扑详解

逆变器是将直流电能转换为交流电能驱动电机或并入电网的核心。

5.1 两电平电压源逆变器 (2-Level VSI)

应用领域：电动汽车主驱逆变器 (Traction Inverter) 。

拓扑特点：

最经典的三相桥式结构，每相由上、下两个开关管组成。

市场现状：在400V电池平台，Si IGBT占统治地位。

SiC变革：在800V电池平台，1200V Si IGBT的开关损耗过大，效率难以超过97%。而1200V SiC MOSFET可以将效率提升至99%以上。

销售策略：对于800V车型，SiC是“必选项”而非“可选项”。重点强调续航里程提升（WLTP工况下提升5%-10%）和电池成本节省（效率高=电池可以做小） 。

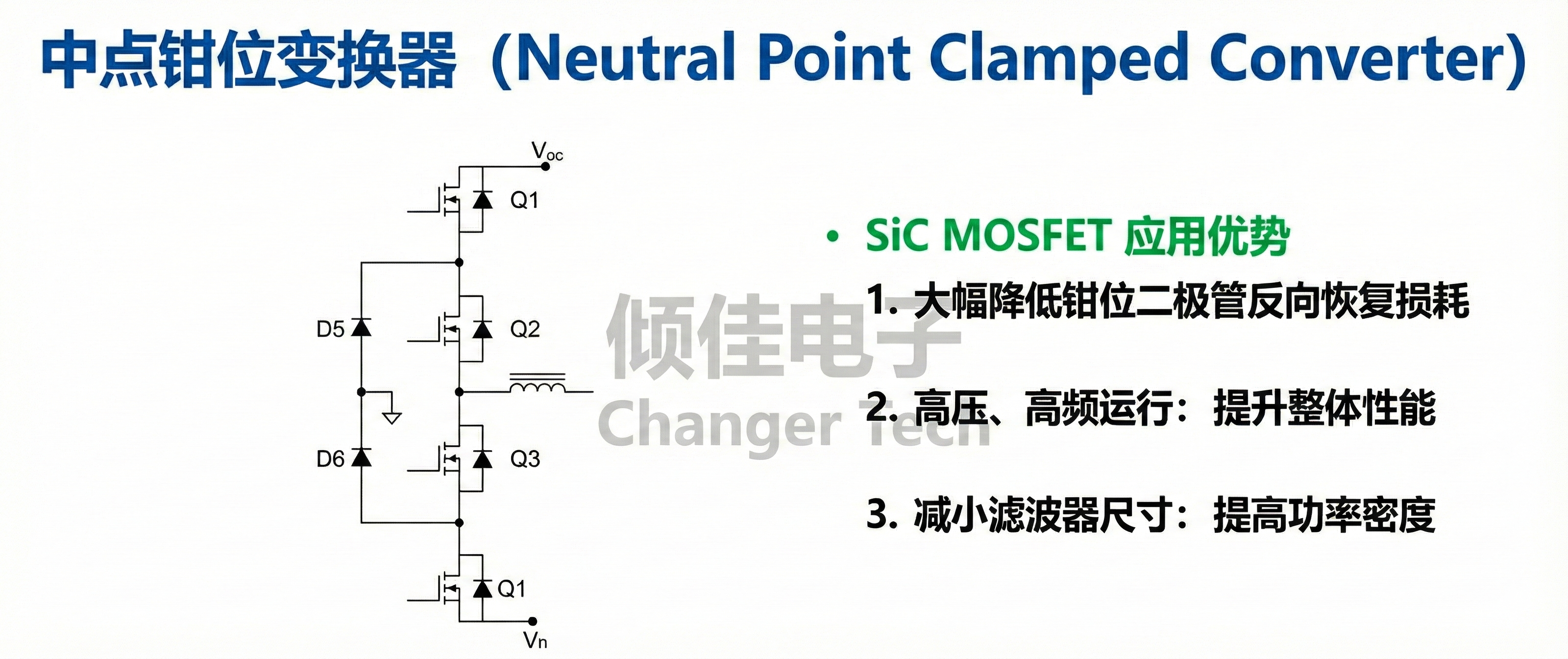

5.2 三电平中点钳位 (3-Level NPC / I-Type)

应用领域：大型光伏逆变器、中压变频器 。

拓扑特点：

使用二极管将中点电压钳位，输出3种电平状态（+Vdc/2, 0, -Vdc/2）。

SiC机会：将钳位二极管替换为SiC二极管，可以显著降低反向恢复损耗。或者采用全SiC方案实现极高频率。

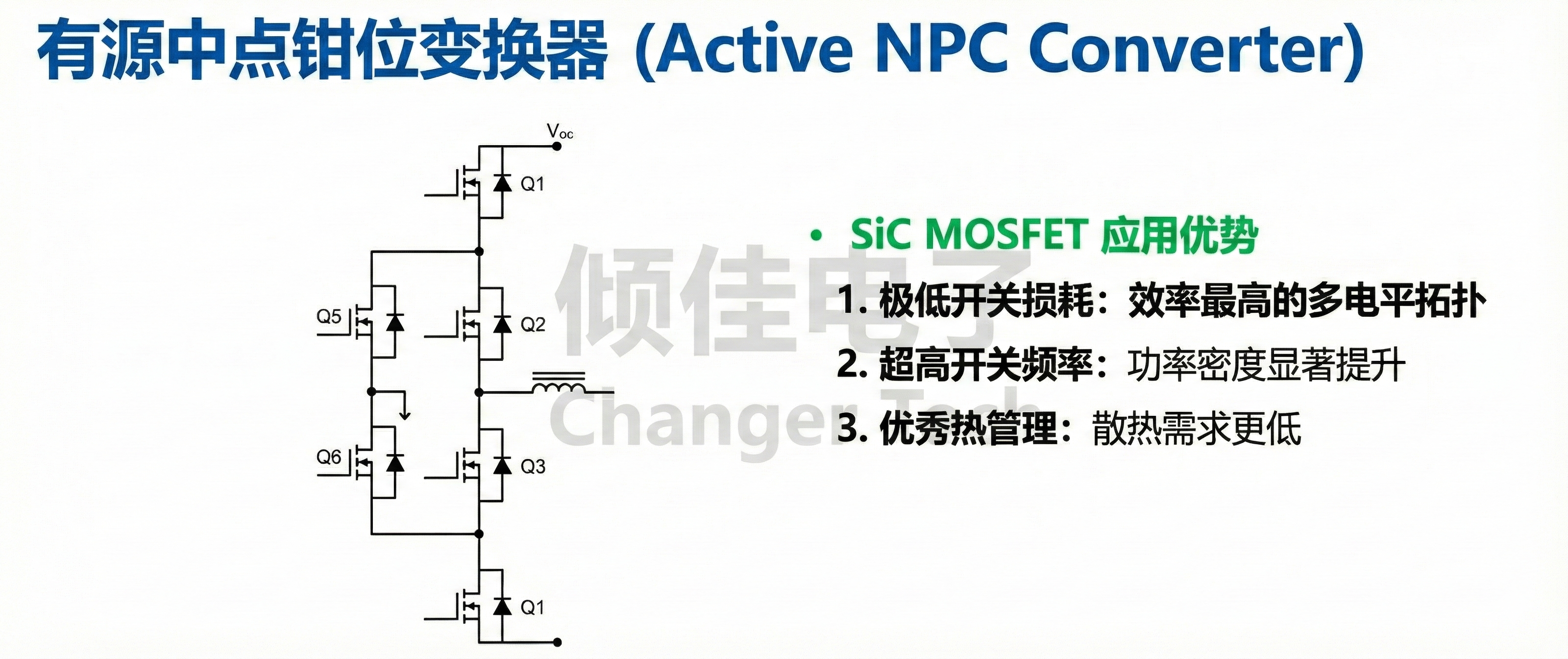

5.3 有源中点钳位 (ANPC)

应用领域：1500V光伏组串式逆变器 。

拓扑特点：

ANPC使用有源开关代替钳位二极管，解决了NPC中损耗分布不均的问题。

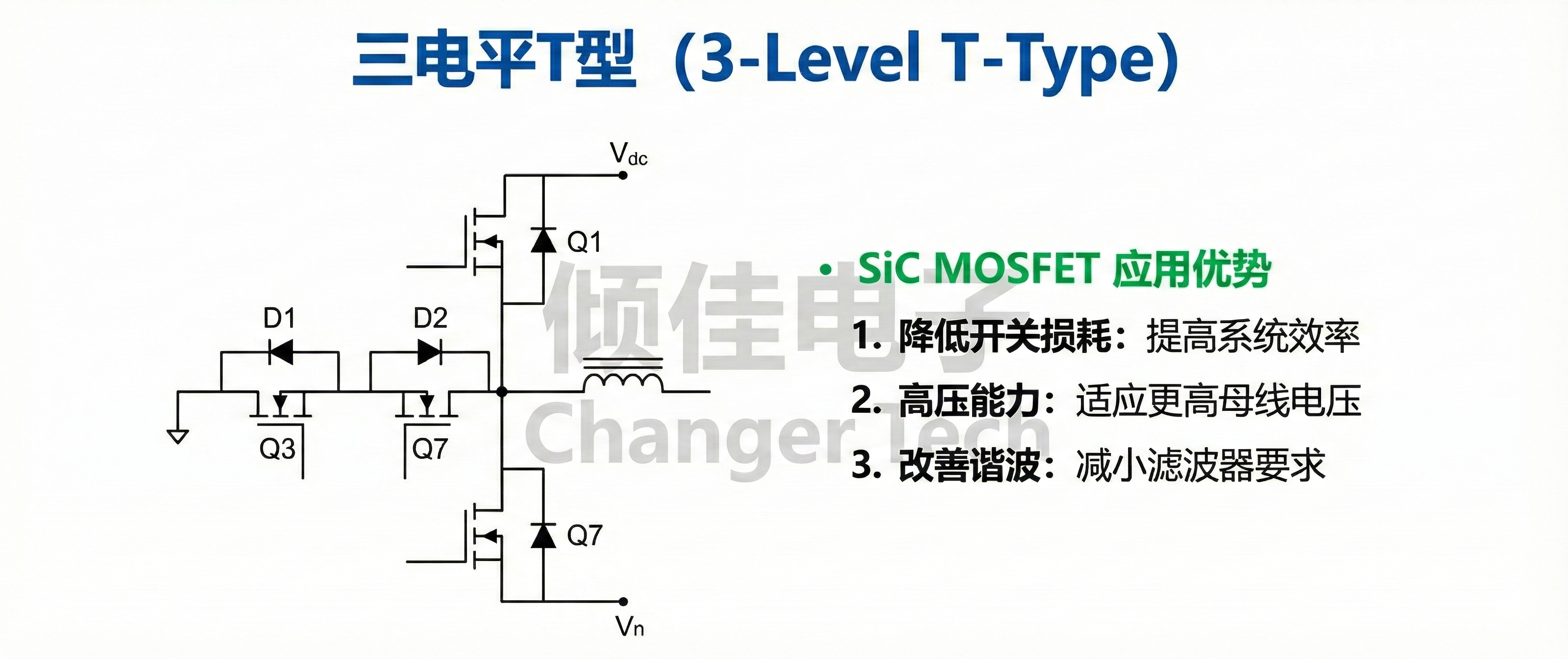

5.4 T型三电平 (T-Type / TNPC)

应用领域：光伏、UPS、储能PCS 。

拓扑特点：

由一个两电平桥臂加上一个连接中点的双向开关构成“T”字形。

SiC机会：中点双向开关需要承受一半母线电压。在800V系统中，使用650V/1200V SiC MOSFET作为中点开关，可以大幅降低开关损耗。相比NPC，T型拓扑的导通损耗更低（电流路径上的器件更少），非常适合中低压（<1000V）的高效应用。

5.5 电流源逆变器 (Current Source Inverter, CSI)

应用领域：电机驱动、特定光伏应用 。

拓扑特点：

输入为直流电流源（通常通过大电感），输出交流电流。开关管需要具备反向阻断能力（Reverse Blocking）。

SiC机会：传统Si IGBT不具备反向阻断能力，需串联二极管，增加了损耗。新型的具有反向阻断能力的SiC器件（或SiC MOSFET固有的低损耗特性配合串联SiC二极管）正在复兴这一拓扑，特别是在需要升压功能的逆变场合。

6. 前沿拓扑

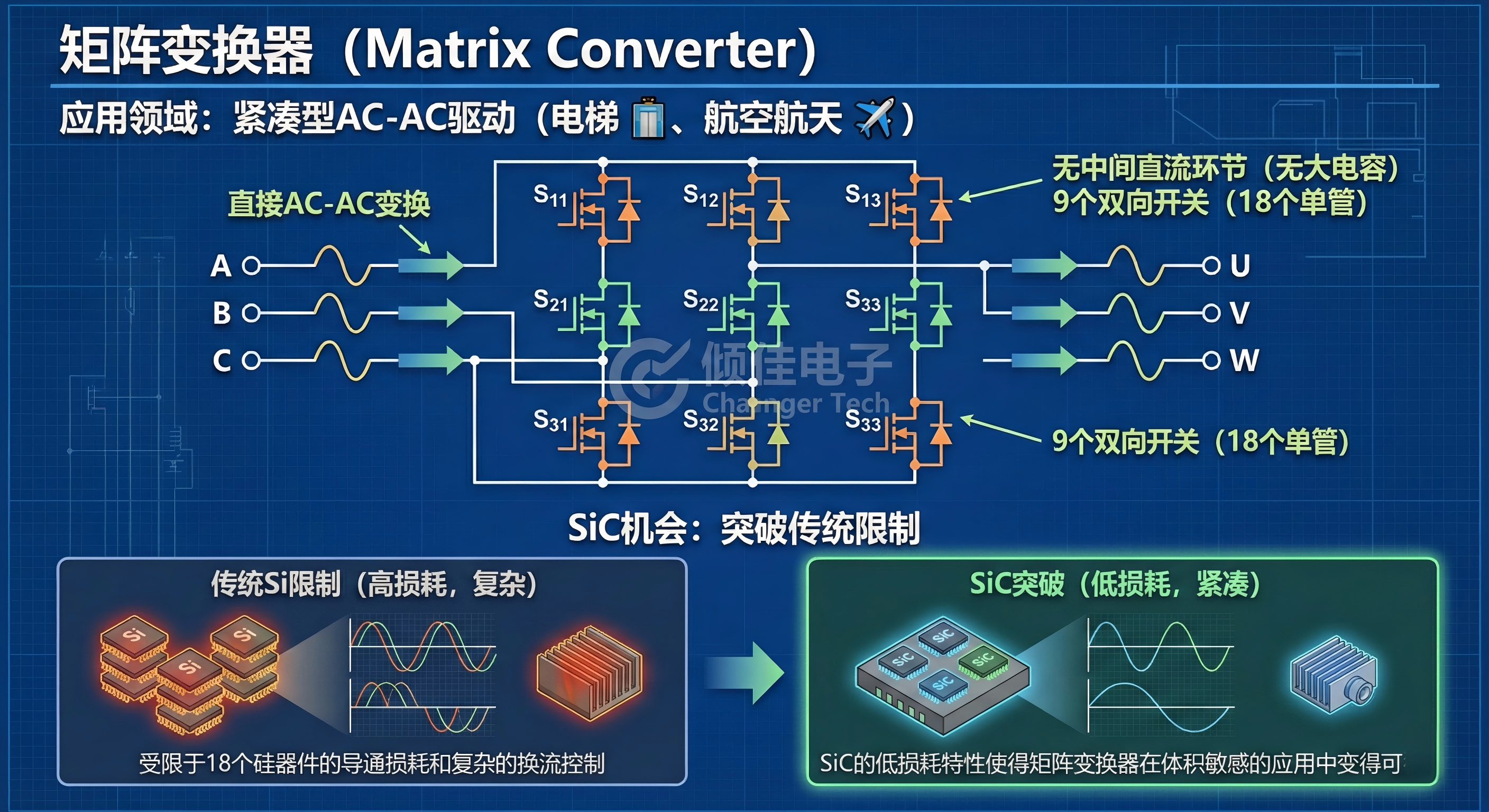

6.1 矩阵变换器 (Matrix Converter)

应用领域：紧凑型AC-AC驱动（电梯、航空航天） 。

特点：

直接AC-AC变换，无需中间直流环节（无大电容）。需要9个双向开关（18个单管）。

SiC机会：传统的矩阵变换器受限于18个硅器件的导通损耗和复杂的换流控制。SiC的低损耗特性使得矩阵变换器在体积敏感的应用中变得可行。

6.2 固态变压器 (Solid State Transformer, SST)

应用领域：智能电网、电力机车牵引 。

特点：

利用高频变压器实现中高压隔离和变换。

SiC机会：SST通常直挂中压电网（10kV+）。这需要高压SiC MOSFET（3.3kV, 6.5kV, 10kV）。这是SiC在高压领域的独占市场，硅器件无法在如此高压下实现高频开关。

7. 总拥有成本 (TCO) 分析与销售实战

销售SiC不能只谈单价（Price），必须谈成本（Cost）。

7.1 磁性元件成本的节省

原理：磁性元件（变压器、电感）的体积Vmag∝fsw1。

计算：将开关频率从20kHz（IGBT）提升至100kHz（SiC），磁芯体积可减小约50%-70%。铜材和磁材是昂贵的原材料。

案例：在15KW 户储逆变器中，采用SiC方案虽然半导体BOM增加了20美元，但磁性元件、壳体和PCB成本节省了60美元，系统总成本反而下降 。

7.2 散热系统的瘦身

原理：Ploss降低 → 散热器Rth需求降低 → 铝材用量减少。

案例：某工业电源客户从Si转为SiC后，效率从95%提升至98%。损耗减少了60%。客户得以取消风扇，改为自然冷却，不仅节省了风扇成本，还消除了最常见的故障点（风扇坏死），提升了产品可靠性 。

7.3 被动元件的优化

电容：高频意味着电压纹波频率更高，可以使用更小容值的薄膜电容替代庞大且寿命短的电解电容。

7.4 销售反对意见处理 (Objection Handling)

客户说：“SiC太贵了。”

您回应：“确实，单看器件SiC更贵。但如果我们看BOM表，您在电感和散热器上节省的钱通常能覆盖这部分差价。更重要的是，您的产品体积能缩小30%，这对您的终端客户有吸引力吗？” 。

客户说：“我有EMI顾虑，SiC开关太快。”

您回应：“我们理解。SiC的高dv/dt确实需要注意。但现代拓扑如图腾柱PFC，其实比交错并联Boost的电路结构更简单。我们提供完整的参考设计和EMI滤波方案，帮助您通过EMC认证。” 。

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

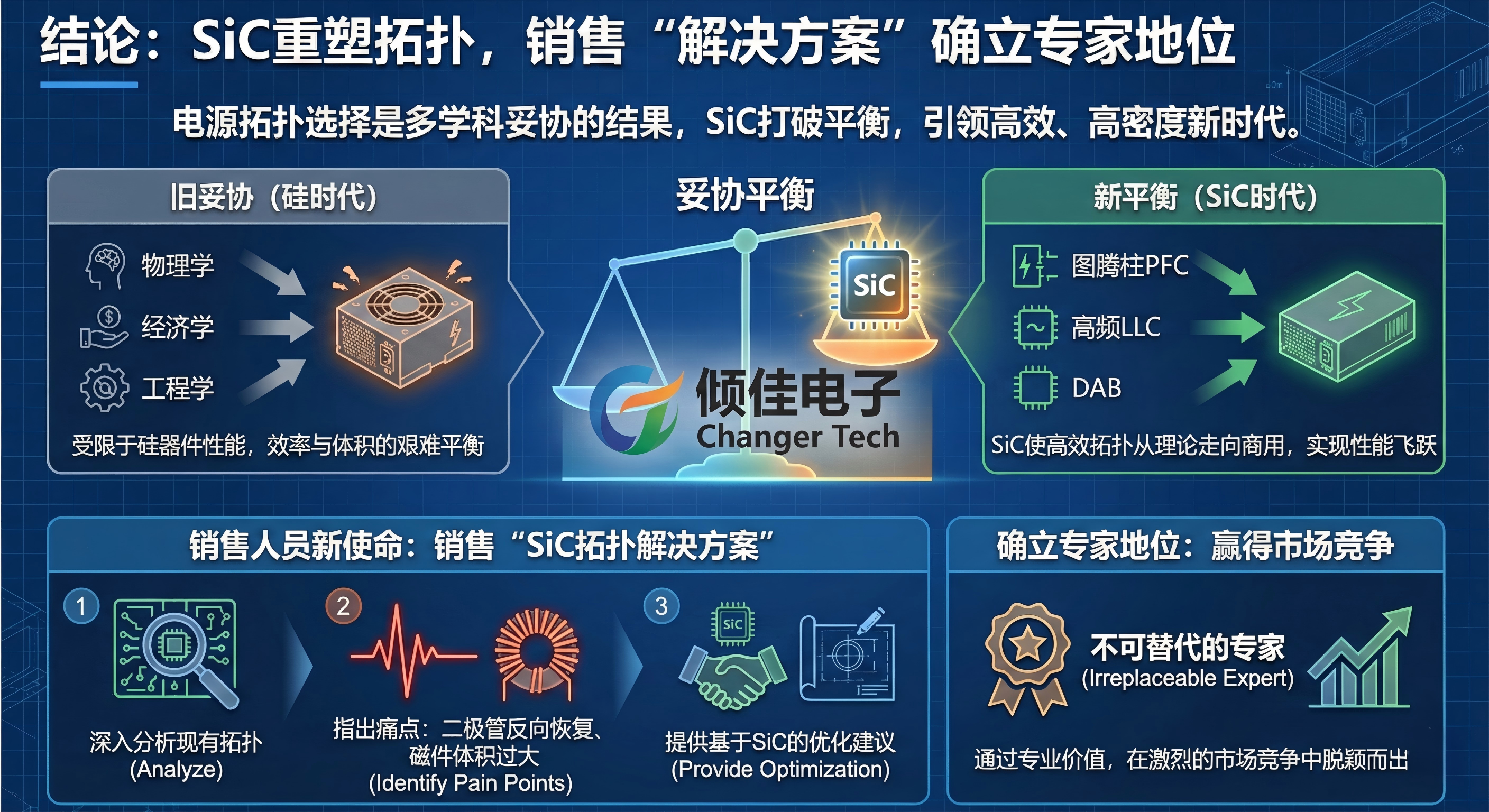

电源拓扑的选择是物理学、经济学和工程学妥协的结果。SiC的出现打破了原有的妥协平衡，使得图腾柱PFC、高频LLC、DAB等高效、高密度拓扑从理论走向了大规模商用。
