1. 绪论：第三代半导体功率器件的演进与体二极管的关键角色

随着全球能源结构的转型与电气化进程的加速，电力电子技术正经历着一场由材料科学驱动的深刻变革。以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带（WBG）半导体材料，凭借其超越传统硅（Si）材料的物理极限特性，正在重塑功率转换系统的设计范式。在这一变革浪潮中，碳化硅金属氧化物半导体场效应晶体管（SiC MOSFET）凭借其高耐压、高开关速度和优异的热导率，成为了固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源、重卡电驱动、大巴电驱动、中央空调变频器、光伏逆变器、储能系统以及高密度服务器电源等高压应用场景的首选核心器件。然而，随着应用端对功率密度和系统效率要求的不断攀升，SiC MOSFET的动态特性，特别是其本征体二极管（Body Diode）的反向恢复行为，逐渐成为制约系统性能进一步提升的关键瓶颈。

基本半导体（BASIC Semiconductor）作为国产碳化硅功率器件领域的领军企业，其推出的第三代（B3M）SiC MOSFET系列产品，通过外延生长工艺、元胞结构设计以及制造工艺的深度技术迭代，显著优化了体二极管的动态特性，实现了从“硬”恢复向“软”恢复的质的飞跃。本报告将从半导体物理机制、器件级特性分析、桥式电路拓扑影响以及系统级应用价值等多个维度，对这一技术进步进行详尽的深度剖析，旨在揭示软反向恢复特性如何成为现代高性能功率变换器设计的核心赋能要素。

1.1 宽禁带半导体的物理优势与挑战

碳化硅材料的禁带宽度约为3.26 eV，是硅材料（1.12 eV）的近三倍；其临界击穿电场强度约为硅的10倍，热导率则是硅的3倍以上 。这些内禀物理属性使得SiC器件能够在更高的电压下工作，同时保持极薄的漂移层厚度，从而大幅降低比导通电阻（Ron,sp​）。此外，SiC的高电子饱和漂移速度赋予了器件极快的开关响应能力，使得功率变换器的工作频率从硅基IGBT时代的kHz级别跃升至数十甚至上百kHz，极大地减小了磁性元件和电容器的体积，提升了系统的功率密度。

然而，SiC MOSFET的高速开关特性是一把双刃剑。极高的电压变化率（dv/dt）和电流变化率（di/dt）在提升开关效率的同时，也极大地放大了电路寄生参数的影响。特别是对于MOSFET结构中不可避免的寄生体二极管，其在桥式电路死区时间内的续流行为以及随后的反向恢复过程，直接关系到开关损耗、电磁干扰（EMI）以及器件的可靠性。在早期的SiC MOSFET设计中，体二极管往往表现出较差的反向恢复特性，甚至存在双极性退化（Bipolar Degradation）的可靠性隐患，迫使设计人员不得不并联外部的SiC肖特基势垒二极管（SBD）以旁路体二极管，这不仅增加了系统成本，也限制了功率密度的进一步提升 。

1.2 B3M技术迭代的核心逻辑

基本半导体B3M系列的推出，标志着国产SiC MOSFET技术从单纯追求低导通电阻向追求综合动态性能平衡的成熟阶段跨越。通过对器件元胞结构的精细调控和掺杂分布的优化，B3M系列不仅进一步降低了导通电阻，更关键的是对体二极管的反向恢复行为进行了“整形” 。这种“变软”的技术进步，并非简单的参数调整，而是基于对载流子输运机制的深刻理解，旨在解决高频硬开关拓扑中的痛点问题。本报告将论证，体二极管反向恢复行为的软化，是实现高可靠性、低EMI和高效率桥式电路应用的关键技术基石。

2. SiC MOSFET体二极管反向恢复的物理机制解析

要深刻理解B3M系列“变软”的价值，首先必须从微观物理层面解析反向恢复过程及其评价指标。MOSFET的体二极管是一个由P型基区（Body）和N型漂移区（Drift）构成的本征P-i-N结二极管。当MOSFET处于关断状态且源极电位高于漏极电位时（例如在桥式电路的死区时间内），该二极管正向导通，为负载电流提供续流路径 。

2.1 反向恢复过程的阶段划分

当互补桥臂的开关管（例如半桥中的上管）开通时，原本处于续流状态的下管体二极管被迫关断，经历反向恢复过程。这一过程可分为两个关键阶段：

存储电荷抽取阶段 (ta​) ： 在换流开始初期，流经二极管的电流以斜率 di/dt 从正向负载电流 IF​ 下降至零。此时，漂移区内积聚的大量非平衡少数载流子（空穴）尚未消散，二极管仍保持低阻抗状态。电流继续负向增加，抽取存储在结区的电荷，直到达到反向恢复电流峰值 Irm​。此阶段的持续时间记为 ta​，其长短主要取决于存储电荷量 Qrr​ 和外部电路决定的电流变化率 di/dt 。

反向电压建立阶段 (tb​) ： 当PN结附近的载流子浓度降低到无法维持反向电流增长时，空间电荷区（耗尽层）开始扩展，二极管开始承受反向电压。电流从峰值 Irm​ 逐渐回落至零（或漏电流水平）。此阶段记为 tb​。正是在这个阶段，器件的“软度”特性得以体现。

2.2 软度因子（Snappiness Factor）的定义与意义

反向恢复的“软”与“硬”通过软度因子 S 来量化，其定义为 tb​ 与 ta​ 的比值：

S=ta​tb​​

或者通过电流斜率定义，即反向电流下降阶段的最大斜率与上升阶段斜率的比值关系。

硬恢复（Snappy Recovery, S≪1） ：如果在达到 Irm​ 后，电流迅速切断（Snap-off），即 tb​ 极短，这将导致极高的电流变化率 direc​/dt。根据电感感应定律 V=L⋅di/dt，这种剧烈的电流突变会在回路寄生电感（Lσ​）上感应出巨大的电压尖峰 。这种现象不仅可能导致器件过压击穿，还会激发寄生电感与器件输出电容（Coss​）构成的LC振荡电路，产生严重的高频振荡（Ringing）和电磁干扰（EMI） 。

软恢复（Soft Recovery, S≥1） ：相比之下，软恢复意味着电流在 tb​ 阶段以较缓和的速率回落至零。这种渐进式的关断显著降低了 direc​/dt，从而从源头上抑制了电压过冲和振荡。

2.3 SiC材料特性的双面性

由于SiC是宽禁带材料，其少数载流子寿命远短于硅材料，导致其反向恢复电荷 Qrr​ 天然较低（通常仅为同规格硅器件的1/10甚至更低） 。低 Qrr​ 是降低开关损耗的巨大优势。然而，极短的载流子寿命也容易导致“过于突然”的载流子耗尽，从而引发硬恢复问题。如果不对器件结构进行特殊设计，SiC MOSFET的体二极管很容易表现出极其陡峭的关断特性。

基本半导体B3M系列的技术突破点在于，在保持SiC材料低 Qrr​ 优势的同时，通过优化外延层结构和掺杂工艺，人为地调控了载流子的抽取过程，使得器件在高速开关条件下依然能够保持较高的软度因子 S。这种“既快又稳”的特性，是第三代SiC MOSFET区别于早期产品的显著标志，也是其能够胜任苛刻桥式电路应用的核心原因。

3. 基本半导体B3M系列：技术参数与反向恢复特性深度解读

为了具体量化B3M系列的技术进步，我们深入分析B3M系列代表性产品（如B3M011C120Y, B3M013C120Z, B3M010C075Z）的datasheet数据及相关测试报告。

3.1 静态与动态参数的全面升级

B3M系列基于6英寸晶圆平台开发，采用了先进的平面栅或沟槽栅辅助设计，并在封装中应用了银烧结（Silver Sintering）工艺，显著降低了热阻（Rth(j−c)​ 典型值低至 0.15 - 0.20 K/W） 。

极低的反向传输电容（Crss​） ：以1200V/180A等级的 B3M013C120Z 为例，其 Crss​ 仅为 14 pF 。Crss​（即米勒电容）是连接漏极高压变化与栅极驱动回路的桥梁。极低的 Crss​ 意味着器件具有极高的抗 dv/dt 干扰能力，这对于抑制桥式电路中常见的米勒效应误导通至关重要 。

优化的阈值电压（VGS(th)​） ：B3M系列的阈值电压典型值控制在 2.7V 左右（范围2.3V - 3.5V） 。相比于部分早期SiC器件较低的阈值（如1.8V），提高阈值电压显著增强了器件在面临反向恢复振荡时的噪声容限，防止了因栅极电压波动引起的误触发。

3.2 体二极管反向恢复特性的量化数据

尽管完整的反向恢复波形图未直接展示在所有摘要中，但从 B3M011C120Y 的技术规格书中提取的关键数据足以描绘其性能轮廓 ：

反向恢复时间 (trr​) ：典型值仅为 29 ns。这一数值极低，意味着二极管能在纳秒级时间内完成关断，支持极高频率的开关操作。

反向恢复电荷 (Qrr​) ：在800V/80A的严苛工况下，典型值为 1.1 μC。相比之下，同电压等级的硅基IGBT或Superjunction MOSFET的 Qrr​ 通常在几十微库仑（μC）量级。文献指出，B3M系列在某些配置下的 Qrr​ 可低至 100 nC 级别 ，这种数量级的差异直接决定了其在高频硬开关拓扑中的可用性。

反向恢复电流峰值 (Irm​) ：典型值为 63 A。虽然这个数值看似不小，但考虑到测试条件是极高的电流变化率（di/dt=1500A/μs），这表明器件能够承受极快的换流速度。

软恢复特性：虽然数据表中没有直接列出 S 因子，但结合“无卤素”、“符合RoHS”以及针对“电机驱动”、“光伏逆变器”等对EMI敏感领域的应用推荐 ，以及行业文献对其“软恢复特性”的描述 ，可以推断B3M系列在设计时特意优化了 tb​ 阶段的电流拖尾，使其在快速恢复的同时避免了剧烈的震荡。

3.3 可靠性验证：软恢复背后的坚固防线

软恢复特性的实现不能以牺牲可靠性为代价。基本半导体对 B3M013C120Z 进行了严格的可靠性测试，报告编号 RC20251120-1 显示其通过了多项关键测试 ：

高温反偏（HTRB） ：在 Tj​=175∘C、VDS​=1200V 条件下持续1000小时，验证了结区在高温高压下的稳定性。

动态反偏（DRB）与动态栅极应力（DGS） ：这些测试模拟了实际开关过程中的动态应力。通过这些测试证明了器件在经历了数以亿计的开关循环后，其体二极管和栅氧化层依然保持完好，没有发生退化。这直接回应了业界对SiC体二极管长期可靠性的担忧。

4. 软反向恢复技术对桥式电路的价值深度剖析

桥式电路（Bridge Topology），包括半桥（Half-Bridge）、全桥（Full-Bridge）以及图腾柱（Totem-Pole）结构，是现代电力电子系统的基石。在这些拓扑中，感性负载电流的续流（Freewheeling）是必须面对的物理过程。B3M系列体二极管反向恢复行为的“变软”，为这些电路带来了多维度的价值提升。

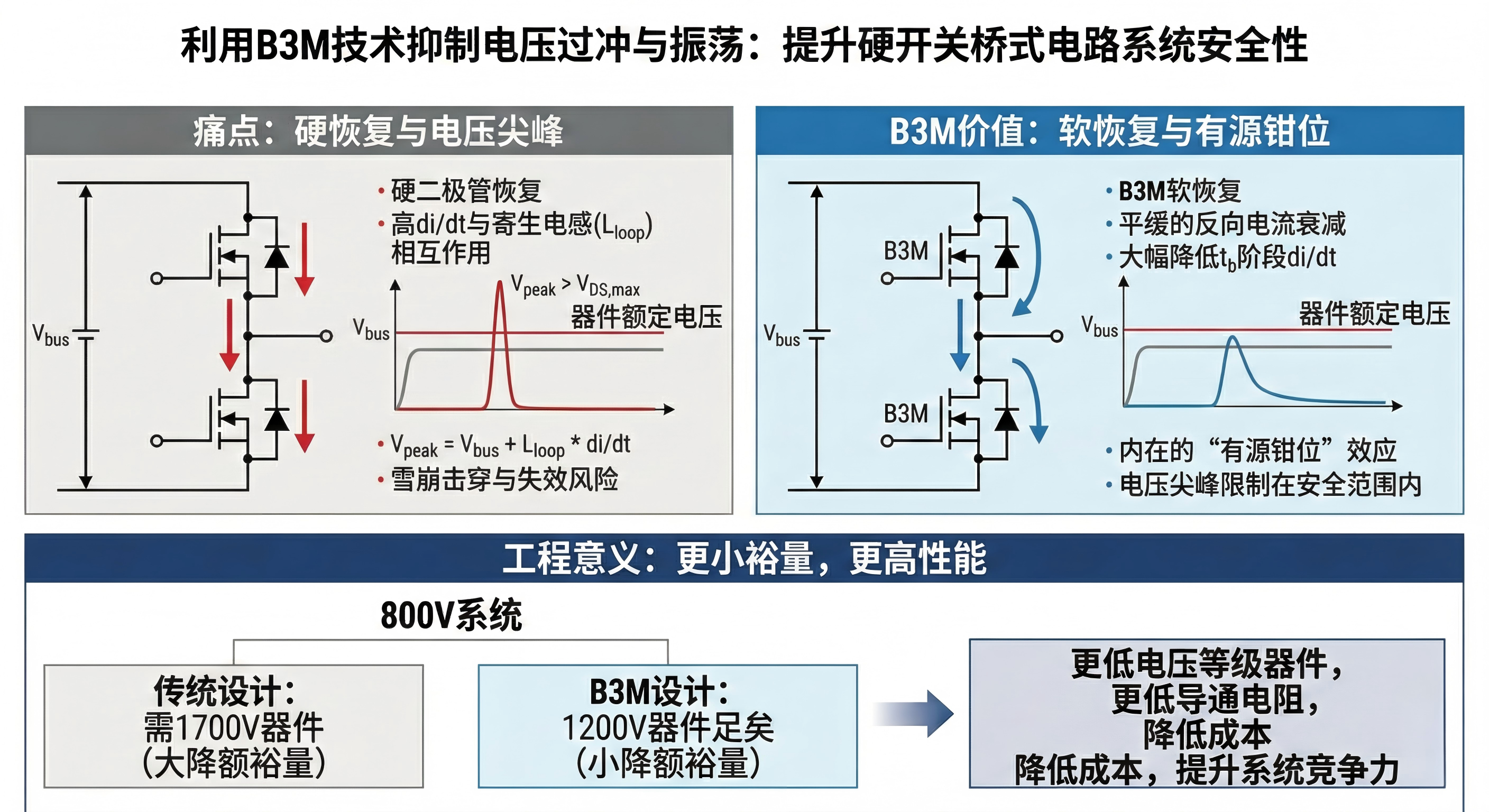

4.1 价值一：从源头抑制电压过冲与振荡，提升系统安全性

在硬开关桥式电路中，当一个开关管导通时，它会强制与其互补的另一个开关管的体二极管关断。

痛点：如果二极管是“硬”恢复的，电流迅速切断会产生极大的 di/dt。这一变化率与PCB走线及封装引脚中的寄生电感 Lloop​ 相互作用，产生电压尖峰 Vpeak​=Vbus​+Lloop​⋅di/dt。这个尖峰往往叠加在母线电压之上，极易超过器件的额定耐压（VDS,max​），导致雪崩击穿甚至炸管 。

B3M的价值：B3M的软恢复特性使得反向电流的衰减过程变得平缓，大幅降低了 tb​ 阶段的有效 di/dt。这直接起到了“有源钳位”的作用，将电压尖峰限制在安全范围内。

工程意义：这意味着工程师在设计时可以留出更小的电压降额裕量。例如，在800V系统中，原本可能因为担心尖峰而不得不选用1700V的器件，现在使用1200V的B3M器件即可满足安全要求。更低电压等级的器件通常意味着更低的导通电阻和成本，从而提升了系统的整体竞争力 。

4.2 价值二：显著改善EMI性能，简化滤波器设计

电磁干扰（EMI）是电力电子系统通过安规认证的“拦路虎”。

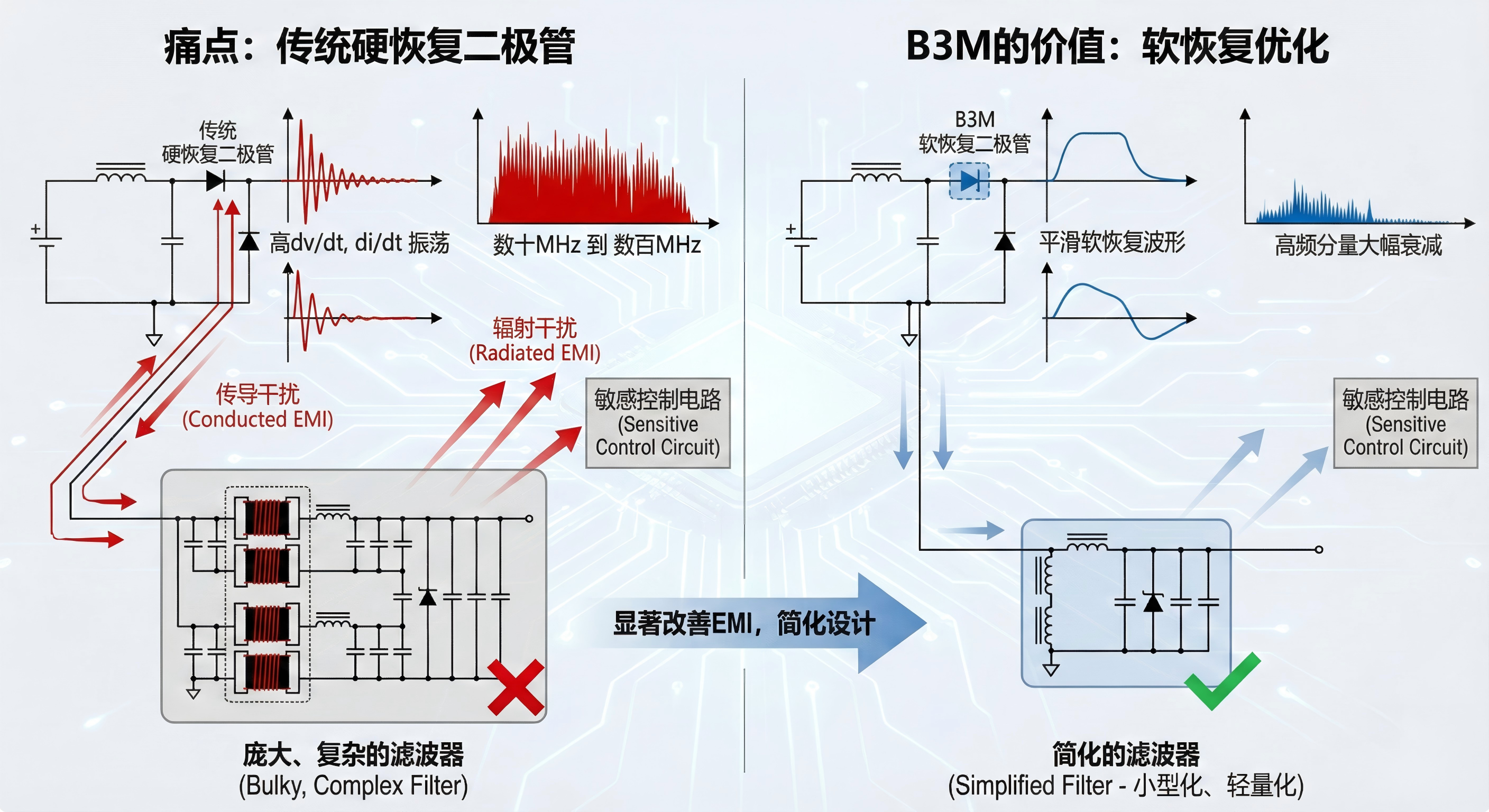

痛点：硬恢复二极管在关断瞬间激发的电压和电流振荡，其频谱通常覆盖数十MHz到数百MHz的范围。这些高频噪声不仅通过导线传导（Conducted EMI），还会向空间辐射（Radiated EMI），干扰邻近的敏感控制电路或传感器 。

B3M的价值：软恢复波形在时域上更加平滑，对应频域上的高频分量大幅衰减。B3M系列通过物理层面的优化，从噪声源头（Source）上降低了dv/dt和di/dt激发的干扰强度。

工程意义：这允许设计人员减小共模电感（Common Mode Choke）和X/Y电容的体积与级数。在对体积和重量极其敏感的车载充电机（OBC）或航空航天电源中，这种滤波器体积的减小是极具价值的 。

4.3 价值三：赋能CCM图腾柱PFC，突破效率极限

无桥图腾柱PFC（Bridgeless Totem-Pole PFC）被公认为实现钛金级（Titanium, >96%）甚至更高效率的最佳拓扑。

痛点：该拓扑要求工作在连续导通模式（CCM）下，这意味着体二极管会在每个开关周期都被硬关断。传统的硅MOSFET由于体二极管Qrr​极大且恢复极慢，会导致无法承受的开关损耗和反向恢复电流冲击，甚至引发直通炸机，因此Si MOSFET完全无法用于CCM图腾柱PFC的高频桥臂 。

B3M的价值：B3M系列凭借极低的 Qrr​（百纳库伦级别）和软恢复特性，完美解决了这一难题。软恢复特性特别是在交流电压过零点（Zero Crossing）附近至关重要，因为此时占空比剧烈变化，极易发生电流尖峰。B3M的软恢复确保了在全输入电压范围内的稳定运行 。

工程意义：B3M使得数kW级别的PFC级效率能够轻松突破99%，同时通过消除输入整流桥，大幅降低了散热需求和系统体积，是数据中心服务器电源和高端EV充电桩的核心使能技术 。

4.4 价值四：消除外部SBD，降低BOM成本与寄生参数

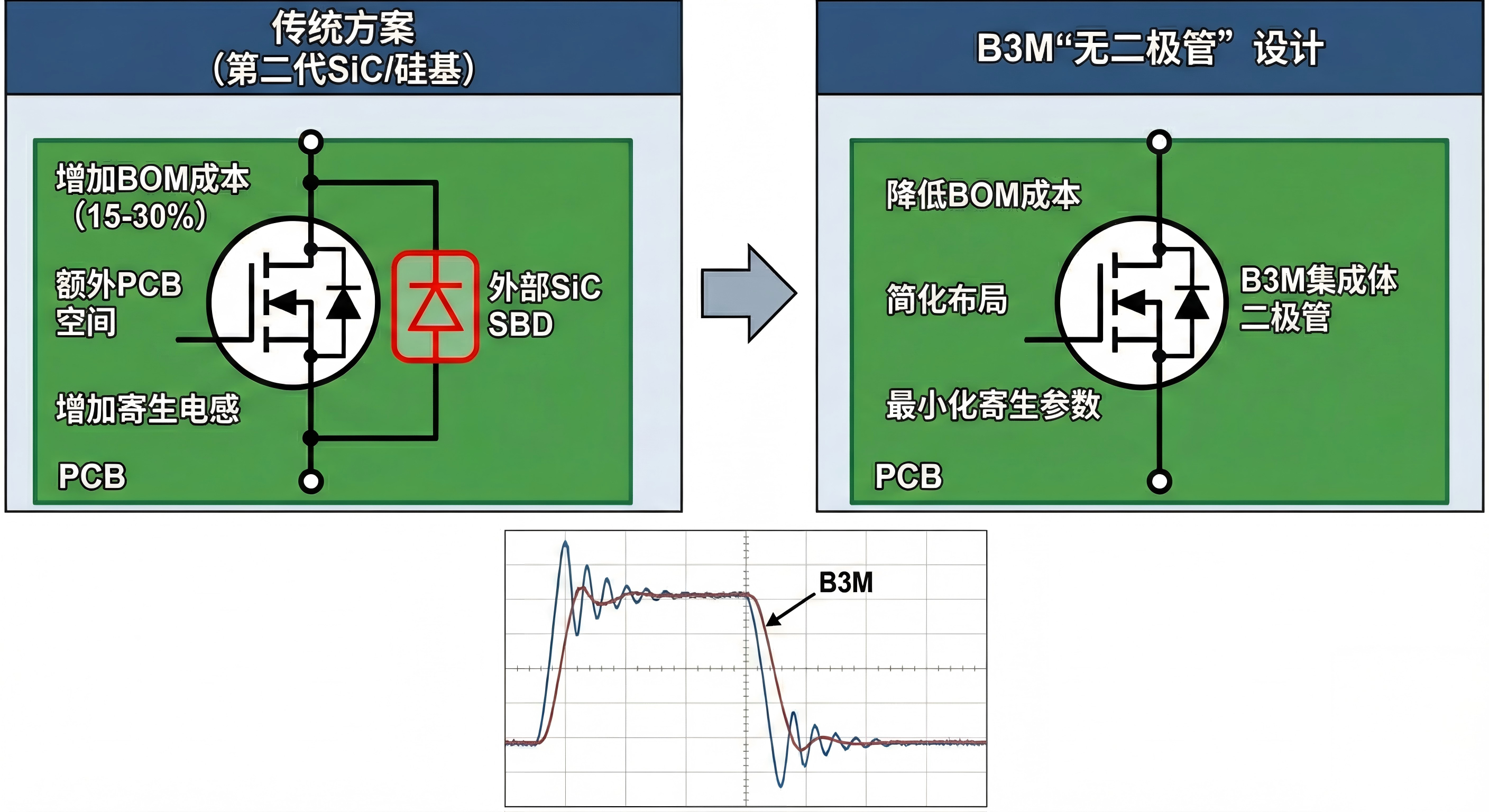

在第二代SiC或硅基应用中，为了规避体二极管的性能缺陷，工程师往往会反并联一颗外部的SiC SBD。

痛点：增加SBD不仅增加了约15%-30%的功率器件成本，还占用了宝贵的PCB空间。更糟糕的是，引入SBD会增加额外的回路寄生电感，这在高频开关下是有害的 。

B3M的价值：由于B3M体二极管的性能已经足够优秀——Qrr​极低且恢复行为“软”，在绝大多数应用（<100kHz）中，外部SBD变得不再必要。

工程意义：B3M支持“无二极管（Diode-less）”设计。这不仅直接降低了BOM成本，还简化了布线，减小了功率回路面积，进一步降低了寄生电感，形成正向反馈，提升了整体开关性能 。

5. B3M在不同应用场景下的深度分析

5.1 电动汽车主驱逆变器（Traction Inverter）

在EV主驱中，逆变器通常工作在数十kHz的频率，并承载数百安培的电流。

软恢复的贡献：电机绕组是一个巨大的电感性负载。在死区时间内，续流电流流经体二极管。B3M的软恢复特性减少了开关时刻的电压振荡。这对于电机系统尤为重要，因为高频振荡电压（dv/dt）会通过电机轴承的寄生电容产生轴电压，进而导致轴承电蚀失效。通过使用软恢复的B3M器件，可以降低轴电压的幅值和频率，延长电机寿命 。

效率提升：在轻载工况下（车辆巡航），开关损耗占比增加。B3M低Qrr​特性显著降低了轻载下的总损耗，提升了车辆在标准工况循环（如WLTC）下的综合续航里程 。

5.2 光伏与储能逆变器

光伏逆变器正向着1500V系统演进，对器件的耐压和可靠性要求极高。

软恢复的贡献：在多电平拓扑（如T型三电平）中，器件的换流路径复杂。软恢复特性保证了在复杂的换流逻辑中，不会因为某个管子的关断而在其他管子上感应出破坏性的过压。此外，B3M优异的抗宇宙射线能力（FIT率降低）结合其软恢复带来的低电压应力，极大地提升了户外长期运行设备的可靠性 。

5.3 直流快充与服务器电源

这些应用追求极致的功率密度（W/in³）。

软恢复的贡献：为了缩小变压器体积，开关频率往往被推高至100kHz-300kHz。在这个频率下，反向恢复损耗 Prr​=Qrr​×Vbus​×fsw​ 变得非常可观。B3M不仅通过低 Qrr​ 降低了这部分损耗，更通过软恢复允许设计者减小死区时间。研究表明，对于SiC器件，适当减小死区时间不仅能降低体二极管的导通损耗（VF​×tdead​），甚至能进一步降低反向恢复电荷，因为载流子没有足够的时间在漂移区内达到饱和分布 。B3M的稳定性使得这种极限死区优化成为可能。

6. 结论

基本半导体B3M系列碳化硅MOSFET的技术迭代，不仅仅是导通电阻的降低，更是一次针对动态开关特性的系统性优化。其中，**体二极管反向恢复行为的“变软”**是这一代产品的点睛之笔。

这一技术进步对于桥式电路应用的价值可以总结为：

赋能硬开关拓扑：彻底解决了传统器件在CCM图腾柱PFC等高效拓扑中的应用禁区，使得系统效率突破99%成为现实。

化解EMI难题：从半导体物理层面抑制了高频噪声源，减轻了系统级滤波设计的负担。

提升系统鲁棒性：通过抑制电压尖峰和寄生振荡，保护了栅极氧化层和器件本身，提高了系统在恶劣工况下的可靠性。

优化成本结构：使得去除外部反并联二极管成为可能，以更简化的电路结构实现了更高的性能。

综上所述，B3M系列SiC MOSFET凭借其软反向恢复特性，成功地将碳化硅材料的理论优势转化为实际工程应用中的系统级红利，为构建下一代高能效、高密度、高可靠性的电力电子设备提供了理想的功率核心。

表1：B3M系列体二极管软恢复特性对桥式电路的关键影响汇总

特性维度	物理机制	对桥式电路的具体价值
反向恢复电荷 (Qrr​)	降低存储载流子密度，Qrr​ 降至 μC 甚至 nC 级别	高效率：大幅降低开关损耗 Eon​，支持 CCM 模式运行，提升 PFC 和逆变效率。
软度因子 (S)	优化 tb​ 阶段电流衰减速率，使其 >1	低EMI / 低过压：抑制 L⋅di/dt 电压尖峰，减小电磁干扰，降低对滤波器的要求。
反向传输电容 (Crss​)	减小栅-漏极耦合电容，低至十几 pF	高可靠性：提升抗米勒效应能力，防止高速换流时的寄生导通（Shoot-through）。
结构坚固性	改进元胞与结区设计，消除双极性退化	低成本：允许移除外部并联的 SBD 二极管，简化 PCB 布局，降低 BOM 成本。
