智能水杯功率链路设计实战：效率、可靠性与微型化的平衡之道

在高端智能水杯朝着精准温控、长效续航与极致便携不断演进的今天，其内部的功率管理模块已不再是简单的开关单元，而是直接决定了加热效率、温度稳定性与整机寿命的核心。一条设计精良的微型功率链路，是水杯实现快速加热、精准保温和安全可靠运行的物理基石。

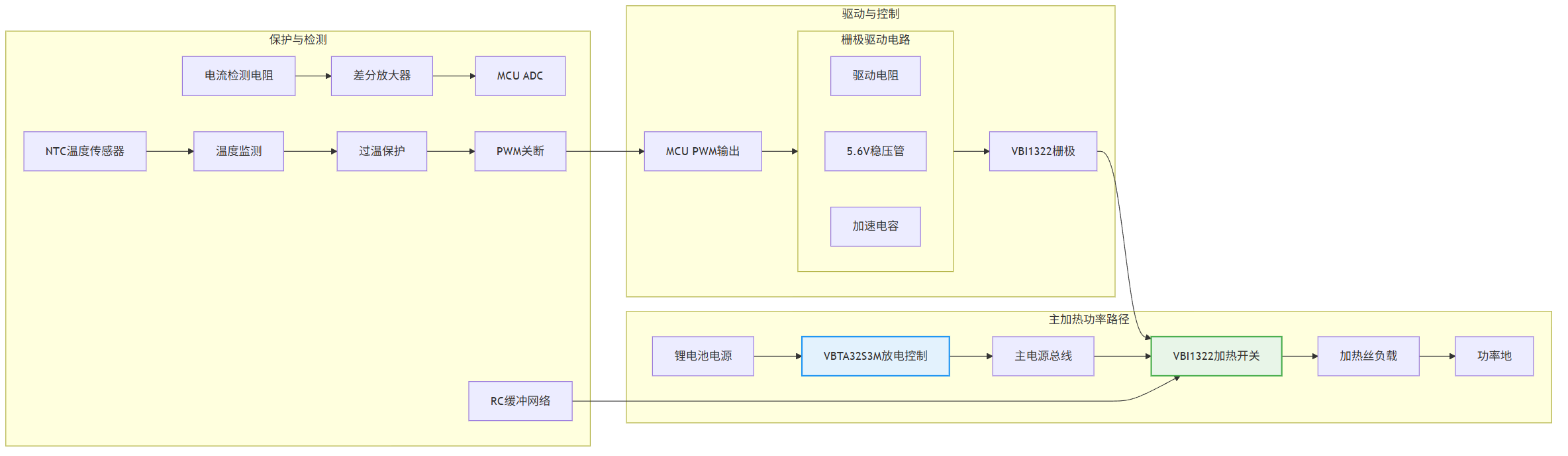

图1: 高端智能水杯方案功率器件型号推荐VBTA32S3M与VBK362K与VB4658与VBQF3101M与VBTA161KS与VBTA7322与VBI1322产品应用拓扑图_01_total

然而，构建这样一条链路面临着多维度的挑战：如何在有限的空间内实现高效的电热转换？如何确保功率器件在潮湿、震动等复杂工况下的长期可靠性？又如何将低功耗待机、电池管理与智能保护无缝集成？这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。
一、核心功率器件选型三维度：电压、电流与拓扑的协同考量
1.  主加热控制MOSFET：加热效率与电池续航的第一关口
关键器件为VBI1322 (30V/6.8A/SOT89)，其选型需要进行深层技术解析。在电压应力分析方面，考虑到单节或双节锂电池供电（标称电压3.7V-8.4V），并为充电器反接或瞬态电压留出裕量，30V的耐压满足严苛的降额要求。其超低导通电阻（Rds(on)@4.5V仅22mΩ）是提升效率的关键：以4A加热电流计算，导通损耗仅为4² × 0.022 = 0.35W，相比普通MOSFET可降低损耗超50%，直接延长电池续航时间。SOT89封装在紧凑布局下仍需关联热设计，需借助PCB敷铜作为散热片，确保在持续加热工况下结温安全。
2.  电池保护与负载分配MOSFET：安全与多功能集成的关键
关键器件选用VBTA32S3M (双路20V/1A/SC75-6)，其系统级影响可进行量化分析。在功能集成方面，其双N沟道配置可分别用于电池充放电保护路径与外围负载（如LED灯、振动电机）的独立开关控制，实现硬件级隔离。低阈值电压（Vth低至0.5V）确保其能被低电压的微控制器GPIO直接高效驱动，简化电路。其微型SC75-6封装为寸土寸金的水杯PCB布局节省了宝贵空间，是实现高度集成的硬件基石。
3.  辅助电路与信号切换MOSFET：低功耗与高精度的保障
关键器件是VBK362K (双路60V/0.3A/SC70-6)，它能够实现智能控制场景。其高耐压（60V）特性为可能存在的感应电压或干扰提供了强健屏障，确保信号切换的可靠性。尽管电流能力较小，但完美适用于控制温度传感器供电、低功耗通信模块（如蓝牙）的电源开关等场景，实现按需供电，将系统待机功耗降至微安级。双通道设计允许对多个辅助电路进行独立精细化管理，进一步优化整体能效。
二、系统集成工程化实现
1.  微型化热管理架构
我们设计了一个三级热管理策略。一级主动热管理针对VBI1322主加热MOSFET，其SOT89封装底部金属焊盘必须焊接在足够大的PCB铜箔区域（建议≥30mm²）作为主要散热路径。二级热隔离是将VBTA32S3M等控制芯片与主加热区域保持至少10mm距离，并通过地平面进行热隔离，避免相互影响。三级布局优化是利用VBK362K等器件的超小封装，将其布置在板边或温度较低区域，依靠空气自然对流。

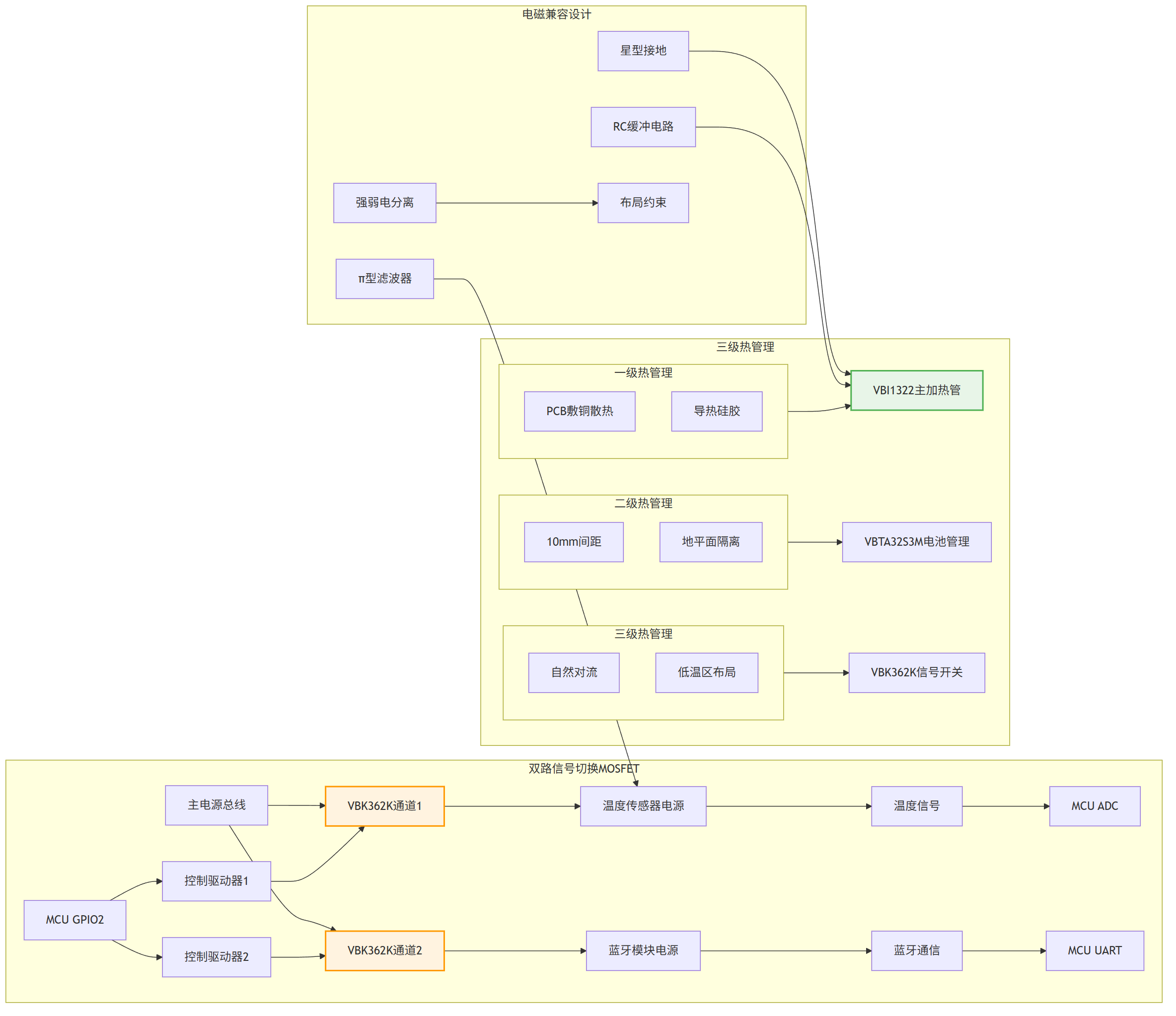

图2: 高端智能水杯方案功率器件型号推荐VBTA32S3M与VBK362K与VB4658与VBQF3101M与VBTA161KS与VBTA7322与VBI1322产品应用拓扑图_02_heating

2.  电磁兼容性与噪声抑制
对于加热器PWM噪声抑制，主加热回路采用紧凑的星型接地，并可在VBI1322的漏极和源极间并联RC缓冲电路（如10Ω和100pF）以减缓电压尖峰。信号控制路径（如VBK362K控制的传感器电路）采用π型滤波器进行电源去耦。整体布局严格遵循强弱电分离原则，加热大电流路径与敏感信号线间距大于3mm。
3.  可靠性增强设计
电气应力保护通过网络化设计实现。电池输入端设置TVS管以防静电和浪涌。VBI1322的栅极采用电阻串联和稳压管钳位（如5.6V）保护。利用VBTA32S3M的双通道实现充电与放电电路的物理隔离，提升电池管理安全性。
故障诊断机制涵盖多个方面：通过MCU ADC监测加热MOSFET的电流反馈实现过流与干烧保护；通过NTC实时监测MOSFET周边温度实现过温保护；利用VBTA32S3M的独立开关状态，可诊断负载短路或开路故障。
三、性能验证与测试方案
1.  关键测试项目及标准

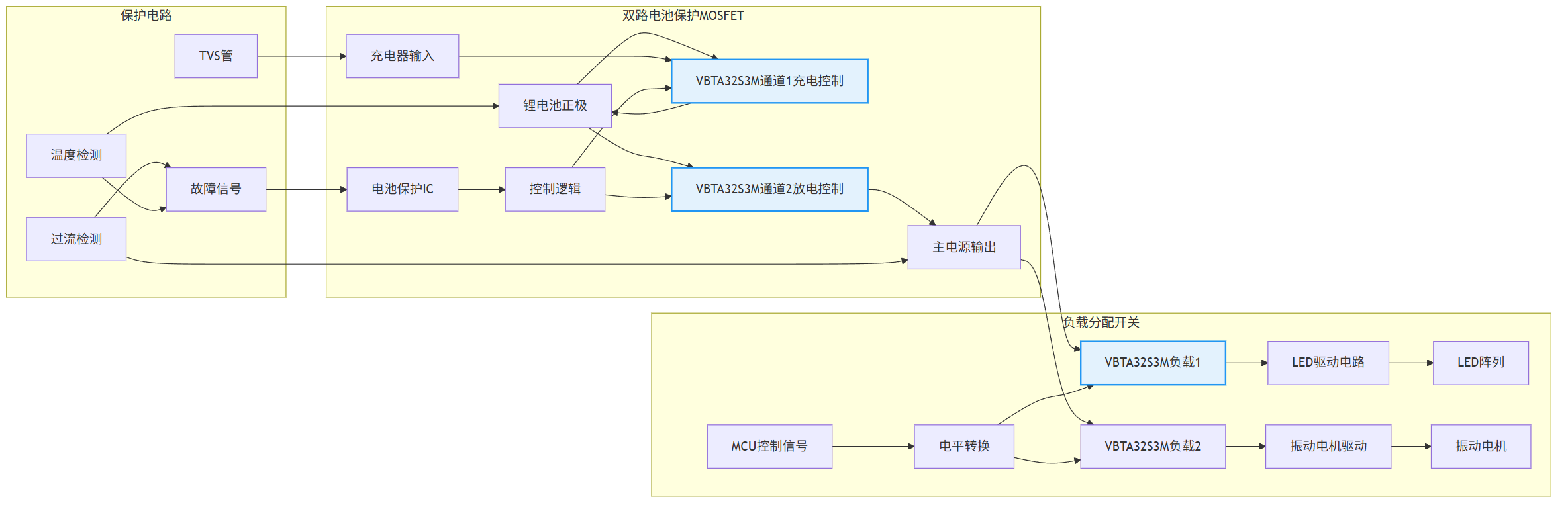

图3: 高端智能水杯方案功率器件型号推荐VBTA32S3M与VBK362K与VB4658与VBQF3101M与VBTA161KS与VBTA7322与VBI1322产品应用拓扑图_03_battery



加热效率测试：在电池标称电压下，测量从室温加热至目标温度（如55℃）的耗时与耗电量，计算能效比。待机功耗测试：在水杯进入睡眠模式后，测量整机电流，要求低于100µA。温升测试：在40℃环境温度下连续执行加热-保温循环，用热像仪监测关键器件温升，MOSFET结温应低于110℃。开关波形测试：在满载加热时用示波器观测VBI1322的Vds波形，过冲应小于30%。寿命与可靠性测试：进行高低温循环（-10℃至60℃）与湿度测试，验证焊点与器件可靠性。
2.  设计验证实例
以一款采用单节18650电池的智能水杯测试数据为例（加热功率：25W），结果显示：加热效率（电能至热能转换）达到95%；整机待机电流为65µA。关键点温升方面，主加热MOSFET（VBI1322）在连续工作5分钟后温升为38℃，电池保护MOSFET（VBTA32S3M）温升接近环境温度。
四、方案拓展
1.  不同容量与功能的方案调整
基础保温杯（小功率加热）：可采用VBTA7322（30V/3A）作为加热开关，配合VBTA161KS用于信号控制，全部采用超小封装。旗舰智能杯（大功率快充快热）：采用VBI1322或并联方案承担主加热，VBQF3101M（100V/12.1A/DFN8）用于高效的DC-DC升降压电源管理，VB4658（双P沟道）用于负载切换。
2.  前沿技术融合
预测性能维护：通过监测主加热MOSFET的导通电阻随时间的微小变化，预测其老化状态，提前预警。

图4: 高端智能水杯方案功率器件型号推荐VBTA32S3M与VBK362K与VB4658与VBQF3101M与VBTA161KS与VBTA7322与VBI1322产品应用拓扑图_04_auxiliary



数字智能控制：采用高频PWM与自适应PID算法，通过VBTA32S3M等器件实现更平滑的加热曲线，避免水温剧烈波动，提升体验。
宽禁带半导体展望：未来若追求极限加热速度与效率，可探索将主加热路径的硅基MOSFET替换为GaN器件，有望在更高开关频率下进一步减小磁性元件体积，提升功率密度。
高端智能水杯的功率链路设计是一个在极致空间约束下追求性能、安全与可靠性的微型系统工程。本文提出的分级优化方案——主加热级追求极低损耗、电池管理级实现安全集成、辅助控制级完成精细化管理——为不同定位的产品开发提供了清晰的实施路径。
随着传感技术与低功耗无线连接的深度融合，未来的水杯功率管理将更加智能与自适应。建议工程师在采纳本方案基础框架的同时，重点关注器件的热布局与密封环境下的长期可靠性，为产品的品质奠定坚实基础。
最终，卓越的微型功率设计是隐形的，它不直接呈现给用户，却通过更快的加热速度、更长的电池续航、更精准的温度控制和更安心的使用体验，为用户提供持久而可靠的价值。这正是工程智慧在方寸之间的真正价值所在。
