TMC2225 两相步进电机驱动：4.75-36V供电，2A峰值，内置MOSFET

 两相步进电机驱动芯片 TMC2225-SA-T
4.75-36V供电 2A峰值 内置MOSFET


步进电机驱动选型时，工程师常面临取舍：要集成度还是灵活性？要静音还是动态响应？TMC2225给的答案是——不一定非要二选一。

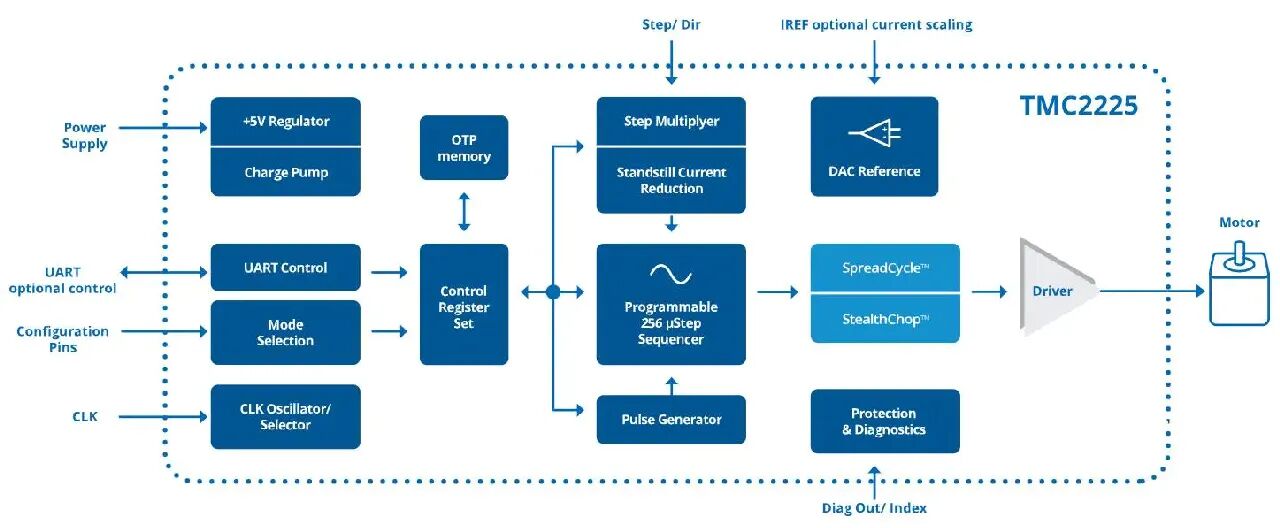

这颗两相双极步进电机驱动IC，在HTSSOP28封装里集成了功率MOSFET、电流检测、控制逻辑与保护功能。我们拆开看它提供了什么，又有哪些需要注意的地方。

01核心参数速览

参数项	典型值/ 范围
供电电压	4.75V – 36V DC
输出电流（峰值）	2A
输出电流（RMS）	1.4A
导通电阻LS / HS	280mΩ / 290mΩ（@25°C）
微步分辨率（引脚设置）	4 / 8 / 16 / 32 微步
微步插值（MicroPlyer）	至256 微步
斩波模式	StealthChop2（静音） / SpreadCycle（动态）
控制接口	STEP/DIR + 单线UART（CRC校验）
电流检测	外部检流电阻或内部RDSon检测

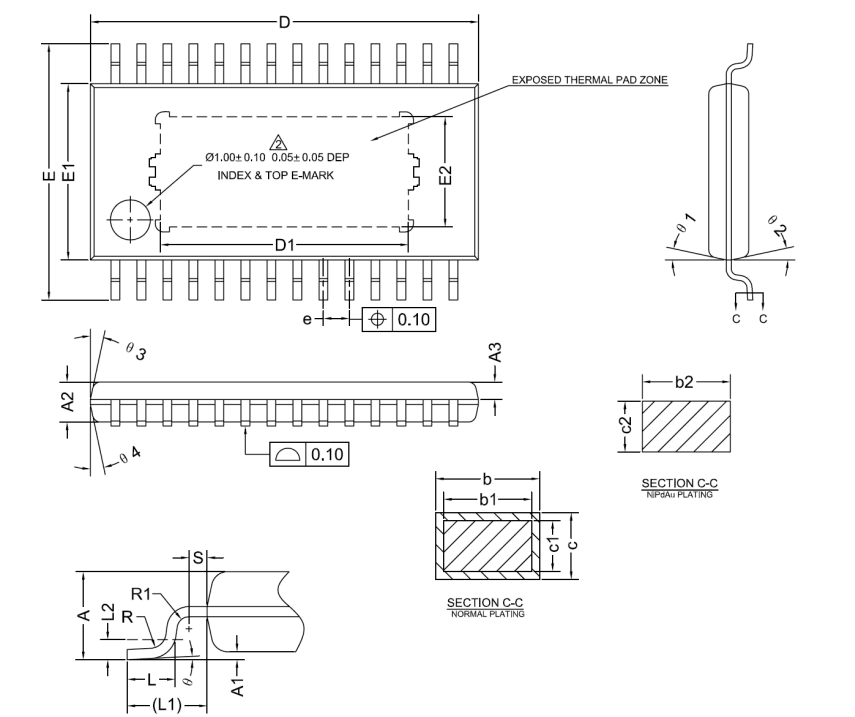

封装	HTSSOP28（9.7×6.4mm，含底部散热焊盘）



02

静音与动态切换

TMC2225的静音能力来自StealthChop2——一种电压模式PWM斩波方案。与传统电流斩波逐周期比电流阈值不同，它直接调节线圈等效电压，电流波形更平滑，低速和静止时几乎听不到斩波噪声。芯片还具备自动调优功能，上电后首次运行会学习电机参数，确定电压补偿值。

但电压模式的局限在于：转速升高后反电动势变大，跟随能力下降。TMC2225的解决方式是通过 TPWMTHRS 设一个速度阈值——低速用StealthChop2保持静音，高速自动切换到 SpreadCycle（逐周期电流斩波）保证动态扭矩。需要注意，两种模式切换时可能产生电流跳动，建议在较低速度点完成切换。

03电流检测：外部电阻 vs 内部RDSon



TMC2225支持两种电流检测方式，选型时需要根据精度要求和成本约束做出权衡。

外部检流电阻方案是传统做法，在BRA和BRB引脚各接一颗低感电阻到地。电流精度方面，使用芯片内部参考电压时满量程容差为±5%，若改用VREF引脚外供2V参考电压则可提升至±2%。这种方案适合对定位精度和低速扭矩一致性有明确要求的应用，但需要注意PCB布局——两颗电阻的走线要尽量对称，且各自独立接地，避免共地路径引入串扰。

内部RDSon检测方案则省去了两颗功率检流电阻，直接利用芯片内部MOSFET的导通电阻进行电流采样。启用后BRA和BRB引脚直接接地，只需在5VOUT与VREF之间接一颗参考电阻设定电流即可，BOM简化效果明显。代价是电流精度有所放宽，满量程容差为±10%（设计参考值）。此外，MOSFET导通电阻随温度变化，冷启动初期可能出现约10%的电流超调，待芯片达到热平衡后逐步稳定。

简单来说，内部检测适合1A RMS以下、以StealthChop模式为主、成本敏感的项目；外部电阻方案则更适合对精度有严格要求的场合。

04接口配置与保护诊断

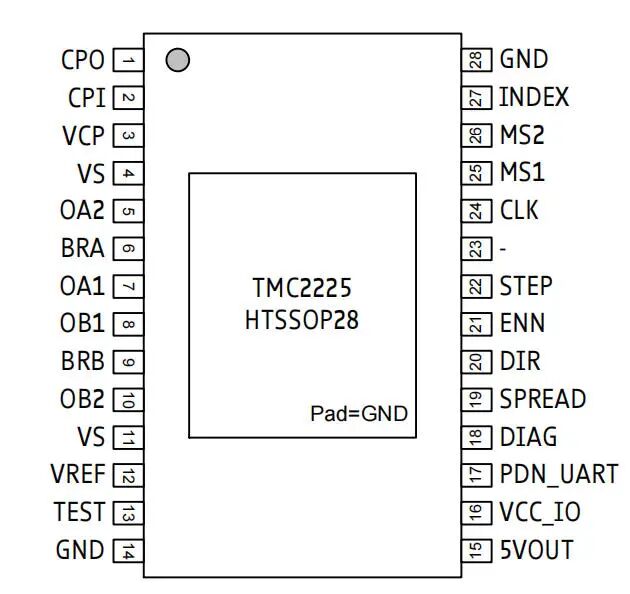

TMC2225支持两种配置路径并行：硬件引脚（MS1/MS2设微步、SPREAD选斩波模式）满足简单应用；单线UART配合OTP一次性烧录则适合量产场景，上电即加载固化参数。UART支持自动波特率检测和CRC-8校验，适合跨PCB或长距离通信。

保护方面集成度也较高：对地短路、对电源短路检测（各桥臂独立）、四级温度监控（120°C预警/143-157°C可选关断）、电荷泵欠压保护、开路负载检测（SpreadCycle模式下有效）。

适合的场景：

3D打印机：静音升级，中低速段优势明显

安防云台：256微步插值减少低速抖动

办公设备（打印机/扫描仪）：对噪声敏感，集成度高

小型工业设备（阀门执行器、移液泵）：中等功率、间歇运行
