高频高速连接器屏蔽技术的演进与PCIe 7.0前瞻

为信号传输与电能传递的底层基石，电子连接器已深度融入人工智能、航空航天及工业自动化等核心领域。其性能直接决定了系统的集成度与信号完整性（SI）。本文将以PCI Express（PCIe）连接器为切入点，系统梳理从PCIe 1.0到PCIe 7.0的技术迭代脉络，重点剖析屏蔽结构、封装工艺及SI性能的演变规律，并结合最新研发成果，探讨突破未来铜互连物理极限的核心路径。

PCIe 4.0：屏蔽技术介入与封装工艺的分水岭

回顾PCIe的发展历程，从2002年PCIe 1.0以2.5GT/s速率替代传统总线，到2022年PCIe 6.0将带宽推至64GT/s，每一代速率的翻倍都对连接器的信号完整性提出了极限挑战。

在PCIe 4.0时代，行业出现了一个看似矛盾的现象：尽管数据速率从8GT/s翻倍至16GT/s，但SI分析的有效频段却从PCIe 3.0的12GHz“降低”至10GHz。这并非标准放宽，而是得益于Tx FIR预加重、Rx CTLE/DFE均衡等先进算法的引入，系统不再单纯依赖原始信道的高频响应，而是通过算法补偿高频损耗。这意味着，PCIe 4.0连接器只需确保10GHz频段内的通道特性足够“干净”，即可满足严苛的容差要求。

正因如此，PCIe 4.0成为了连接器设计的重要分水岭，传统结构已难以应对，内置屏蔽技术与SMT（表面贴装）封装开始成为关键。

波峰焊（DIP）规格： 由于引脚较长且跨层布线引入较大寄生电感，必须通过内置屏蔽结构将内部接地端子串联短接，形成低阻抗共模回流路径，以抑制串扰并改善回波损耗。

回流焊（SMT）规格： 得益于短引脚与PCB接地平面的紧密耦合，其自身寄生效应较小。在合理的共面接地布局下，即便无强制物理串联，也能通过PCB级接地网络实现优异的SI性能。

PCIe 5.0：SMT封装与系统化屏蔽的行业标配

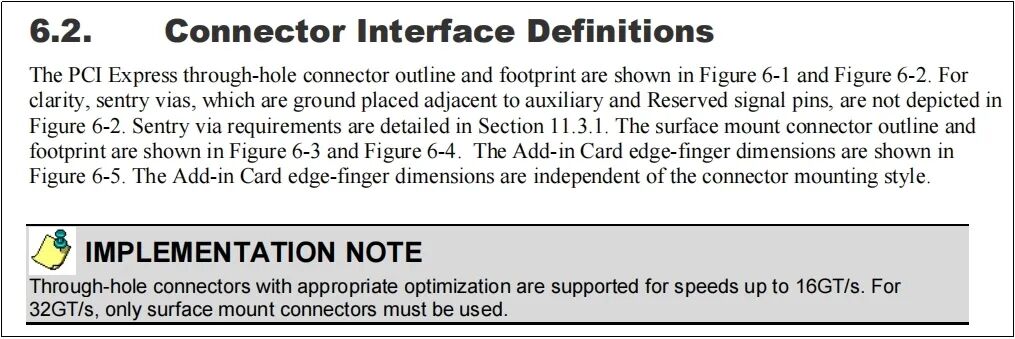

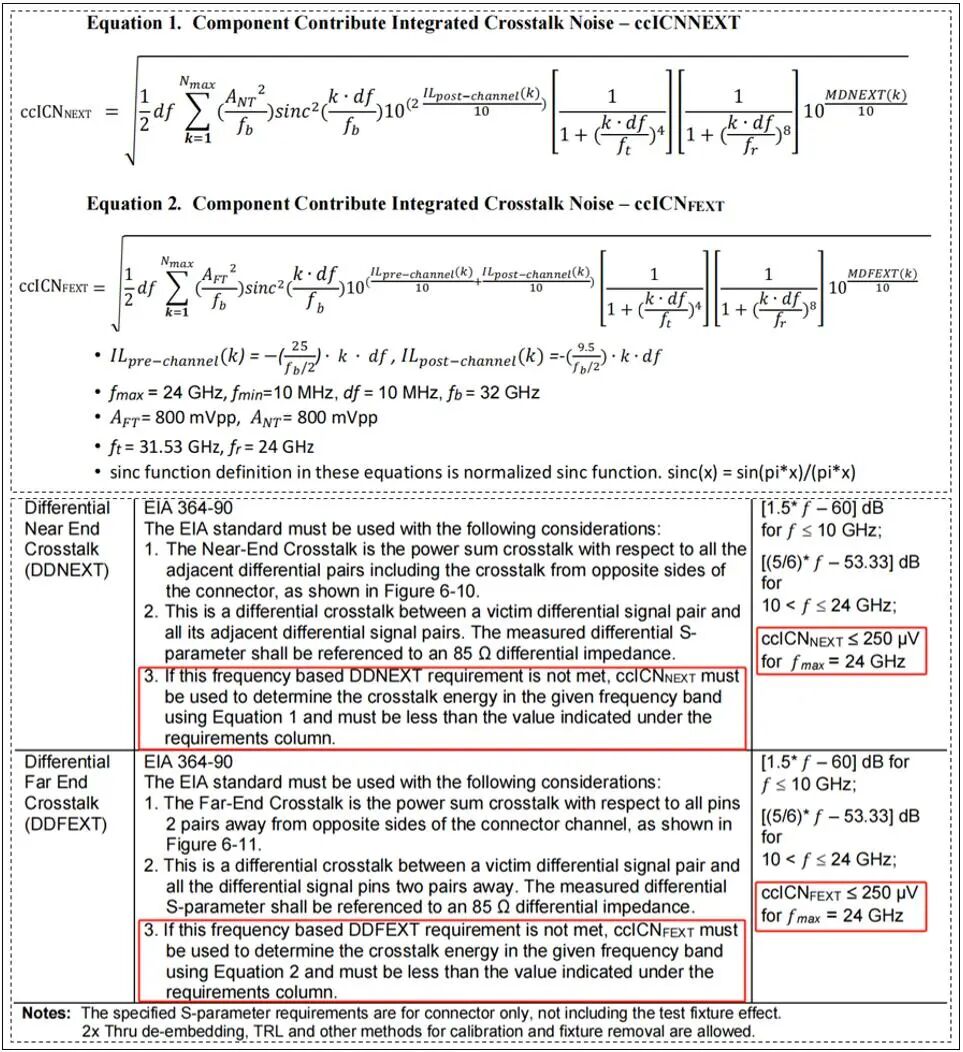

进入PCIe 5.0时代，传输速率跃升至32GT/s，SI性能评估频率延伸至24GHz，且引入了ccICN（复合通道插入损耗）等更严苛的判定标准。在必须保持机械与电气接口向后兼容的约束下，波峰焊（DIP）规格已无法满足需求，SMT封装成为唯一可行方案。

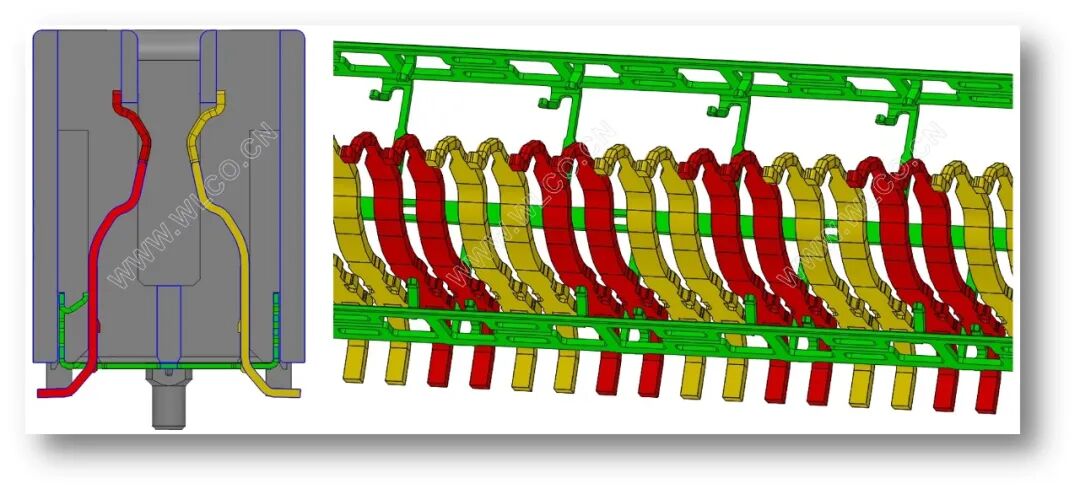

为了在极限速率下有效控制串扰与阻抗连续性，行业内涌现出多种创新的屏蔽设计。例如，基于国家发明专利授权的一体冲压成型金属屏蔽结构，通过将金属屏蔽片内置于塑胶主体中，利用弹性臂与差分信号两侧的接地端子进行短接，实现所有接地端子的短路串联。这种设计不仅消除了谐振，还完美实现了PCIe 4.0与5.0连接器的共模具、共自动机生产，大幅降低了制造成本并提升了性能一致性。

面向PCIe 7.0：全包覆屏蔽与多物理场协同优化

随着PCIe 6.0引入PAM4编码实现64GT/s传输，即将到来的PCIe 7.0将通过频率翻倍（SI频率点达48GHz）把速率推向惊人的128GT/s。尽管PCIe 7.0 CEM规范尚未正式发布，但国家知识产权局已公示了多项前瞻性专利，揭示了未来的技术方向。

面对128GT/s乃至未来PCIe 8.0（256GT/s）的极限挑战，传统的局部屏蔽已显乏力。最新的专利方案（如CN 119812859A、CN 120109591A）显示，差分对全包覆屏蔽将成为主流趋势。通过将每一对差分信号端子进行独立的金属包覆，并结合吸波结构集成，能够最大程度地隔离外部干扰并抑制内部串扰。

结语

从PCIe 4.0的初步屏蔽到PCIe 7.0的全包覆设计，连接器的演进史本质上是一部与物理极限抗争的屏蔽技术发展史。未来，除了屏蔽结构的创新，端子与塑胶材质的优化、生产工艺的精进以及多物理场景的协同设计，将是决定高频高速连接器性能上限的关键变量。在AI算力对带宽需求永无止境的背景下，掌握底层屏蔽核心技术，将是连接器厂商决胜未来的关键。
