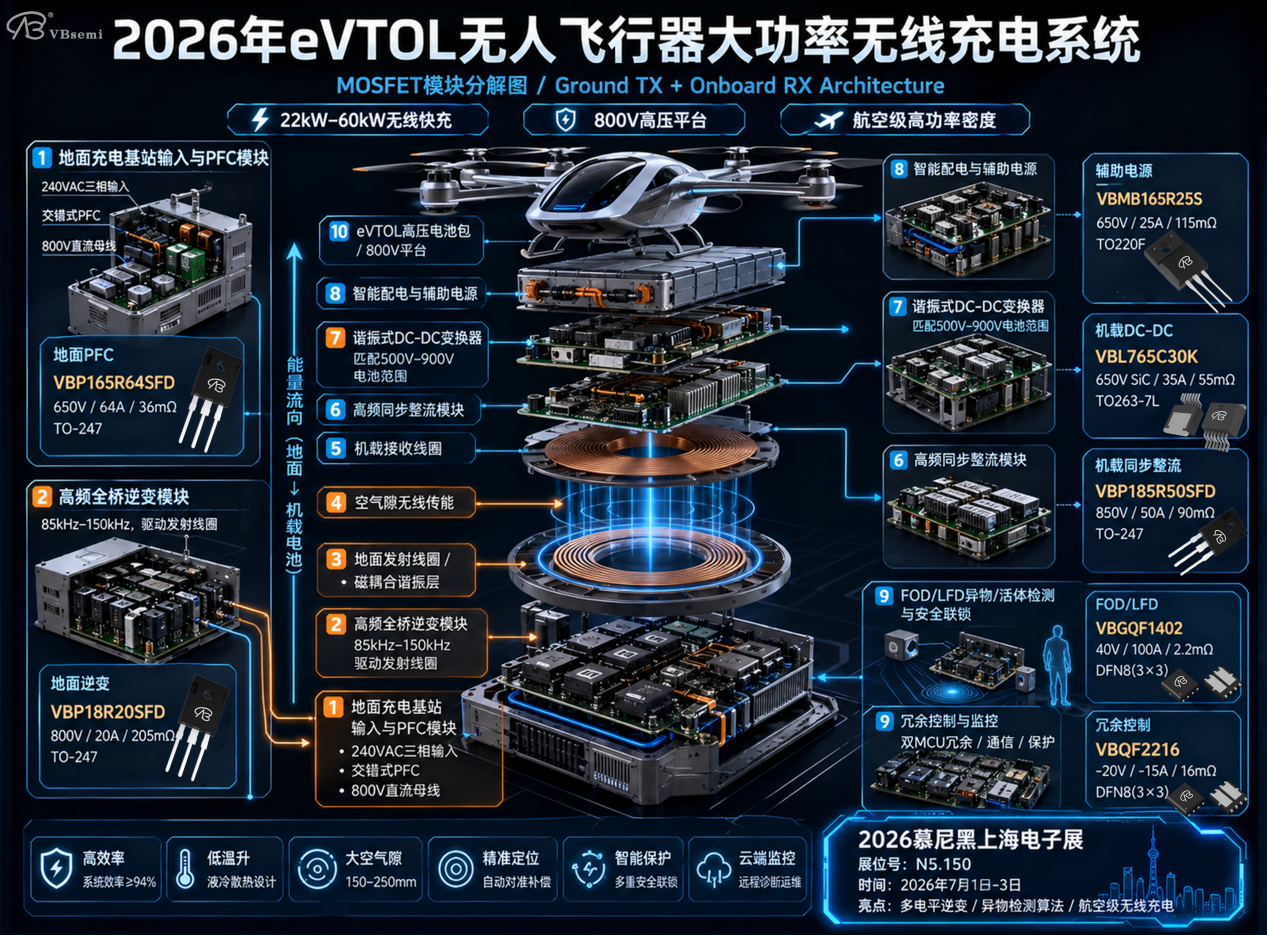

2026年eVTOL无人飞行器大功率无线充电系统MOSFET深度选型方案

在2026年低空经济与航空电动化深度融合的背景下，eVTOL（电动垂直起降飞行器）对地面保障设备的自动化、无触点化提出了极高要求。大功率无线充电不仅解决了传统插拔式充电的机械磨损、环境适应性差及高压绝缘安全隐患，更通过非物理接触的能量传输，实现了eVTOL在复杂气象条件下的全自主起降补能。本文深度剖析eVTOL无线充电系统的“地面发射-机载接收”双端架构，并结合航空级可靠性、极致功率密度要求，对功率半导体核心器件——MOSFET进行逐模块选型推荐与工程化分析。

一、eVTOL无线充电系统架构与航规级挑战

eVTOL无线充电系统本质上是一套大功率高频无线电能传输系统，通常分为地面高压充电基站与机载高效接收系统。其核心原理是将电网工频交流电移频至85kHz-150kHz高频交流电，通过磁耦合谐振传输能量，在机载端再转换为高压直流电为飞行电池组充电。

航空级系统独有挑战与选型导向：
极端功率密度：eVTOL电池容量极大（常为数百kWh），需支持高达22kW甚至60kW的无线快充。这要求半导体器件必须具备比汽车级更低的导通电阻（Rds(on)）与开关损耗。

全密封与苛刻散热：为适应雨、雪、沙尘环境，机载接收端需全密封灌封。MOSFET必须采用双面散热或顶部冷却封装，严禁使用风扇，仅依赖液冷基板或均温板。

800V高压平台：2026年主流eVTOL推进电压已升至800V，母线端MOSFET须依据极端降额原则选配900V-1200V耐压器件，预留充足裕量应对高频谐振尖峰。

冗余安全架构：飞行器要求ASIL-D等级功能安全，须配置冗余辅助供电与硬件级过流保护机制。

二、 地面充电基站 MOSFET 选型方案
地面基站将240VAC三相电网电能转换为高频磁场。其高功率、高电压特性决定了以 TO-247封装的高压超结（SJ）与SiC MOSFET 为主导。

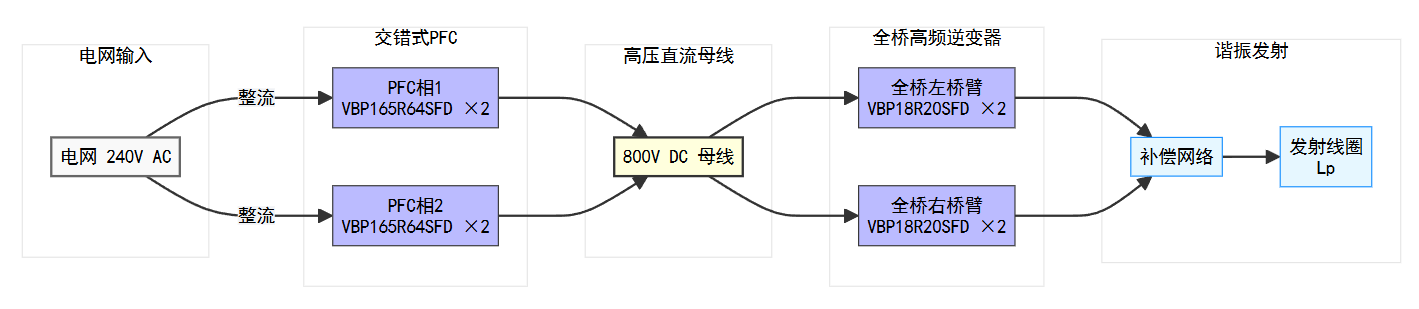

1. 交错式PFC整流模块
功能：消除电网谐波，输出800V级高稳定直流母线。
核心器件选型：需耐受800V母线电压并应对11kW-22kW级大电流纹波。
推荐型号：VBP165R64SFD
参数规格：650V/64A/36mΩ，TO-247，SJ_Multi-EPI技术。
选型逻辑：在两相交错并联Boost PFC拓扑中部署4颗该器件。其超低Rds(on)将11kW满载时的单管导通损耗压至极低水平，有效减轻基站液冷系统负担。

2. 高频全桥逆变器模块
功能：将高压直流电逆变为85kHz谐振电流，驱动发射线圈。
关键痛点：高频硬开关易引发巨大开关损耗与关断电压过冲。
推荐方案：VBP18R20SFD 高耐压超结MOSFET
参数规格：800V/20A/205mΩ，TO-247。
设计要点：全桥拓扑配置4颗。800V耐压等级为800V母线系统提供了1:1的硬性耐压门槛，相比汽车方案（400V母线配650V管），完全匹配航空级高电压波动抑制需求。其SJ_Multi-EPI多外延技术优化了体二极管反向恢复特性，显著降低85kHz下的开关温升，是实现软开关（ZVS）的理想选择。

三、 机载接收端 MOSFET 选型方案
机载端受体积、重量与散热限制极为严苛，是eVTOL无线充电的技术制高点。同步整流与低热阻封装是选型核心。

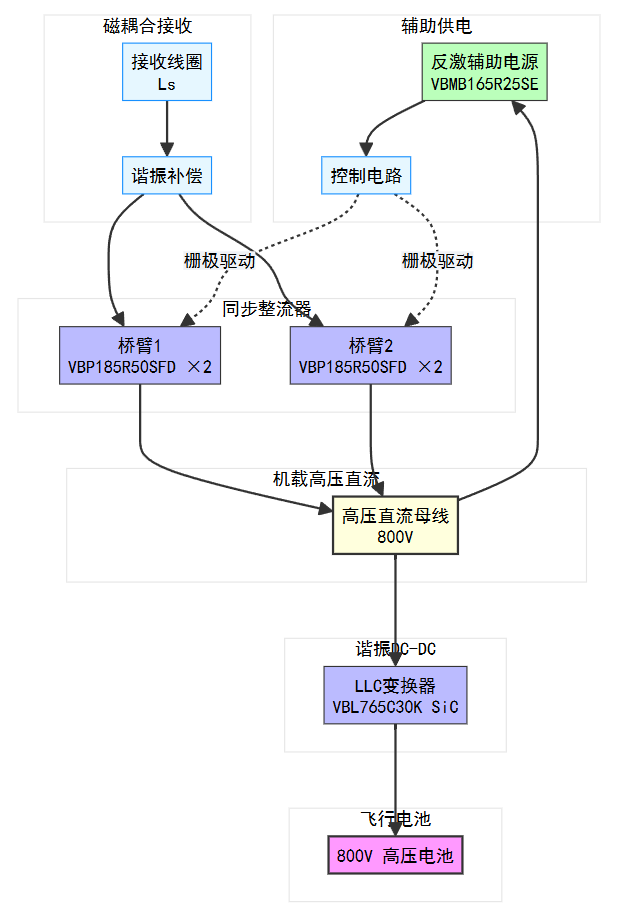

1. 高频同步整流模块
功能：将接收线圈的高频交流电高效整为高压直流电。
技术革新：必须抛弃传统二极管整流，采用有源同步整流技术以应对大电流发热。
800V平台旗舰型号：VBP185R50SFD
参数规格：850V/50A/90mΩ，TO-247封装。
选型理由：针对800V电池平台，850V耐压提供了坚实的正激电压裕量。在全桥同步整流拓扑中部署4颗，其极低导通电阻（SJ_Multi-EPI技术）将整流压降从二极管的0.7V降至毫伏级，直接决定了整机效率能否突破95%。
高热导布局：采用TO-247长引线折弯工艺，直接锁附于机载液冷板，实现双面散热。

2. 半桥/谐振式DC-DC变换器
功能：匹配电池宽电压范围（500V-900V）充电。
轻量化核心：为了提升开关频率至200kHz以上以减小变压器磁芯重量，推荐向宽禁带迁移。
SiC器件推荐：VBL765C30K
参数规格：650V/35A/55mΩ (SiC MOSFET)，TO263-7L。
应用价值：SiC材料极低的栅极电荷（Qg），使得高频LLC谐振变换器得以实现无反向恢复损耗的极致高效运行，实现了机载电源“去重”。

3. 智能配电与辅助电源
功能：为飞行管理系统、散热泵、活体检测（LFD）传感器提供隔离电源。
集成隔离方案：VBMB165R25S
参数规格：650V/25A/115mΩ，TO220F全绝缘封装。
设计优势：用于机载反激辅助电源。TO220F全绝缘封装免去陶瓷垫片，直接贴装于金属屏蔽壳，在高压地与控制地之间提供高可靠隔离，降低异物检测电路（FOD）的共模干扰。

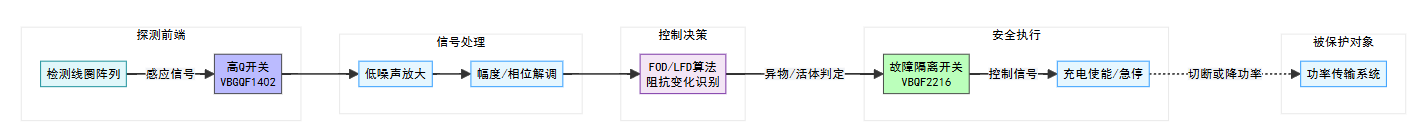

四、 异物/活体检测（FOD/LFD）与安全联锁
eVTOL起降坪环境复杂，必须通过高灵敏度线圈实时监测微小金属或生物闯入。

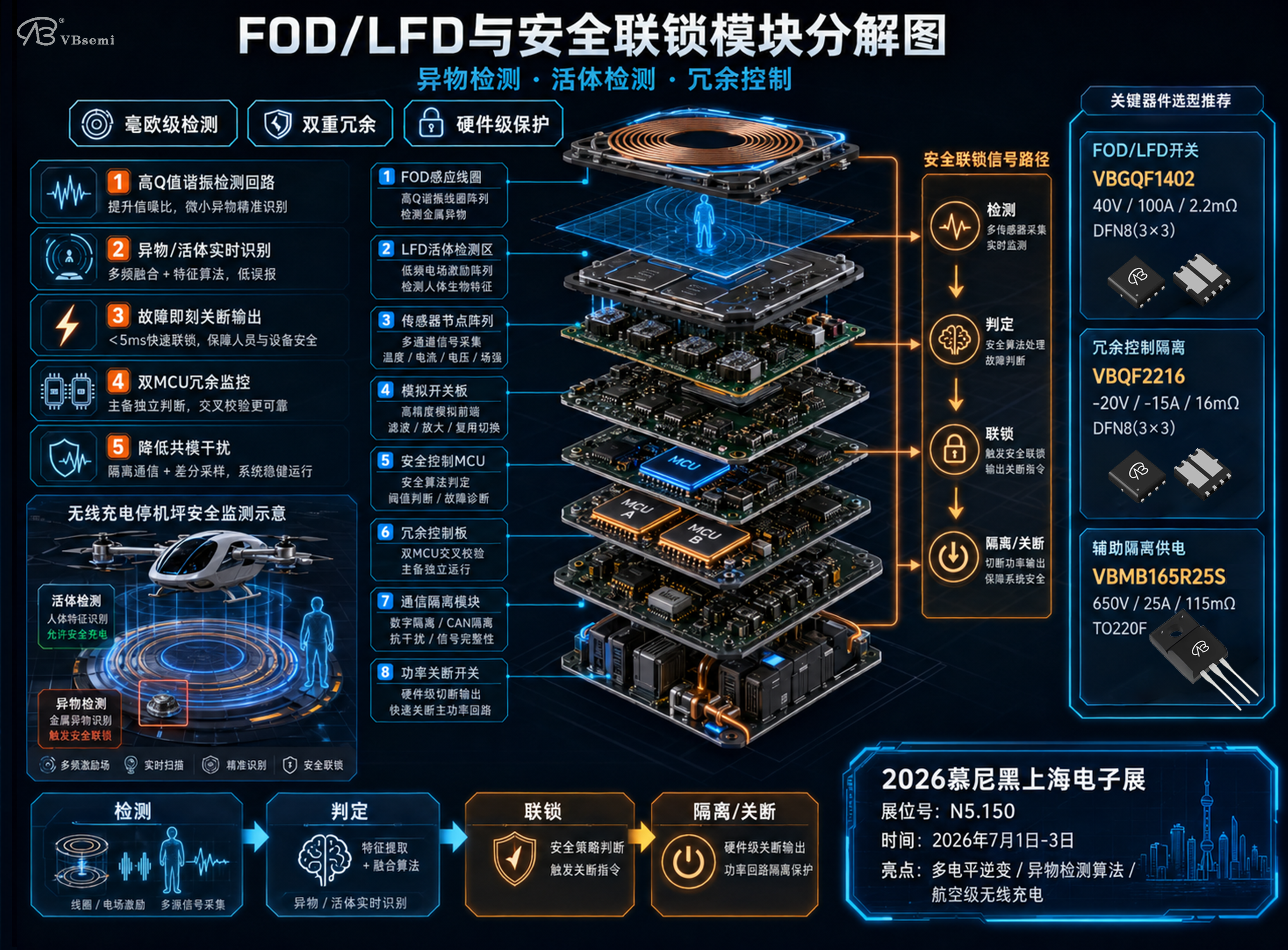

高性能模拟开关与多路复用：VBGQF1402
参数规格：40V/100A/2.2mΩ（导通内阻），DFN8(3×3)。
特殊应用：虽然这是大电流器件，但在FOD系统中，其2.2mΩ的极致低内阻可被用作检测谐振回路中的高保真有源开关。极低的漏源通道电阻不会破坏线圈高Q值谐振特性，确保检测系统具备毫欧级阻抗变化识别能力，完美适用于跑道异物探测。

五、 系统集成与航规级工程实践
热管理协同：地面基站主开关（VBP165R64SFD）须通过液冷板将壳温压制在90℃以下；机载侧SiC或超结大封装器件需涂抹航空级导热硅脂，配合机翼蒙皮热沉散热。

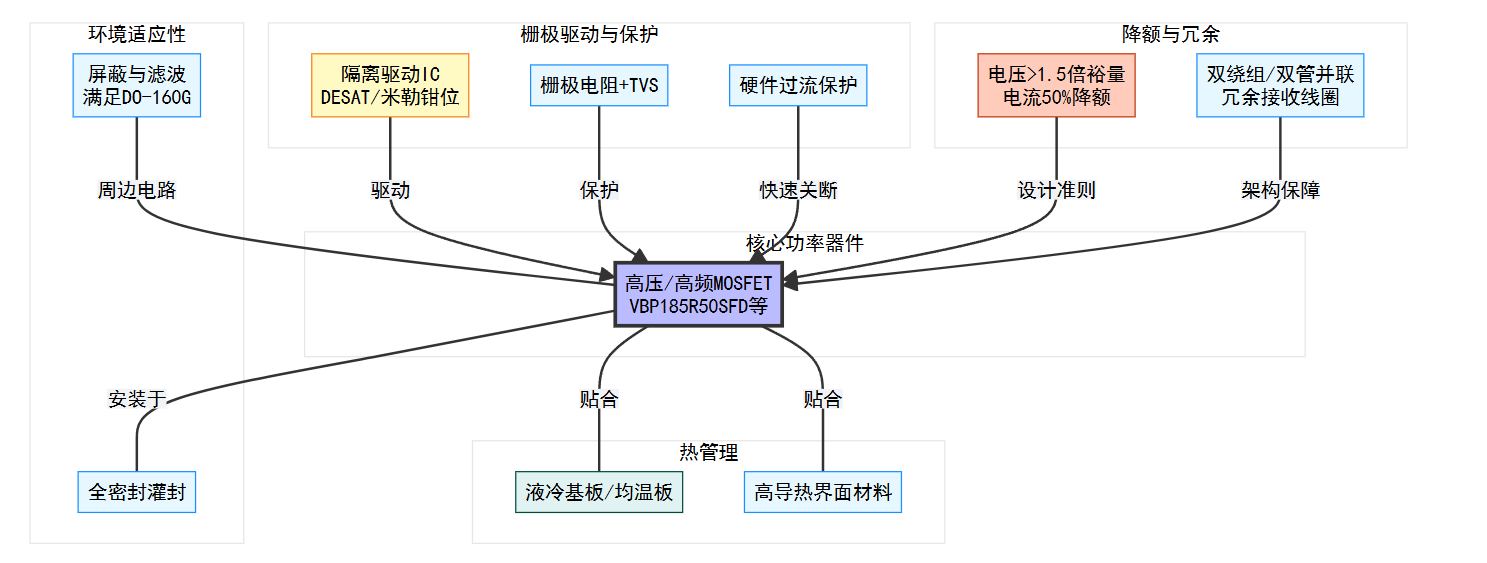

驱动架构：所有高频MOSFET必须配对高压隔离栅极驱动IC（含DESAT/米勒钳位）。推荐在栅极串联22Ω电阻抑制振荡，并在栅源极并联Bidirectional TVS。
降额刚性要求：
电压降额：800V线束系统下，MOSFET必须选用850V以上耐压值（如VBP185R50SFD）。
电流降额：连续工作电流严格限制在标称的40%-50%。例如60kW系统，峰值电流60A工况下，需选配120A以上规格渠道，通常使用双管并联。

冗余设计：机载接收线圈与整流电路建议采用双绕组冗余；关键信号通信用隔离P-MOS进行电源或逻辑隔离，可选用 VBQF2216（-20V/-15A/16mΩ）作为高侧负载开关，实现故障时切断。

六、eVTOL无线充电系统MOSFET选型速查表

系统模块	核心功能	推荐型号	封装架构	关键航空级适配参数
地面PFC	功率因数校正	VBP165R64SFD	TO-247	650V/64A，超低36mΩ通阻
地面逆变	85kHz全桥高频发射	VBP18R20SFD	TO-247	800V高耐压，应对谐振高压尖峰
机载整流	800V同步整流	VBP185R50SFD	TO-247	850V/50A，适配800V飞行电池平台
机载DC-DC	高频谐振变换	VBL765C30K	TO263-7L	650V SiC工艺，高频低损耗优化
辅助电源	航电隔离供电	VBMB165R25SE	TO220F	全绝缘封装，满足高压安全隔离
安全检测	FOD线圈驱动	VBGQF1402	DFN8(3X3)	2.2mΩ极低导通电阻，无损高Q值通路
低压冗余控制	故障隔离/逻辑开关	VBQF2216	DFN8(3X3)	-20V P沟道，便于高侧直接驱动关断
