中微爱芯三相P/NMOS栅极驱动器AiP4480介绍

01简介

栅极驱动器是功率变换与电机控制系统的核心关键器件，承担着主控信号与功率MOSFET/IGBT之间高速可靠的桥梁作用。在电子电力系统中，无论是新能源动力电控、光伏逆变器、工业变频器、电机控制系统，其核心都离不开栅极驱动器的精准控制。

02产品介绍

AiP4480是一款高速、高性能的三相P/NMOS栅极驱动芯片，能够稳定驱动MOSFET、IGBT等功率器件。产品逻辑全面兼容CMOS和TTL信号输入，主要功能为将低压逻辑信号转换为高压驱动输出，在全电压工作范围内，具有交直流电气参数稳定的特点。

03产品优势

极低静态功耗：静态电流＜1mA，可有效降低系统能耗，适配低功耗、便携式等应用场景

集成5V 60mA负载能力 LDO：可提供系统中MCU和板级其它电路的供电，降低系统所需器件数量，简化系统布线

集成过温保护功能：自检系统温度，触发过温可及时关断和锁定输出，温度恢复即释放锁定，可有效保护系统在全工况条件下正常工作

兼容主流型号，可支持SOP16、TSSOP16、QFN16等不同形式的封装

04主要特点

三相 P/N MOS 管栅极驱动

VCC推荐工作范围6V~36V

具有VCC欠压保护

极低静态电流：≤1mA

LIN1/2/3 输入高电平有效，分别控制LO1/2/3输出

LO输出电流能力：-60mA/+280mA

HIN1/2/3 输入高电平有效，分别控制HO1/2/3输出

HO输出电流能力：-280mA/+75mA

具有过温保护功能

集成5V LDO输出功能

封装形式：SOP16、QFN16

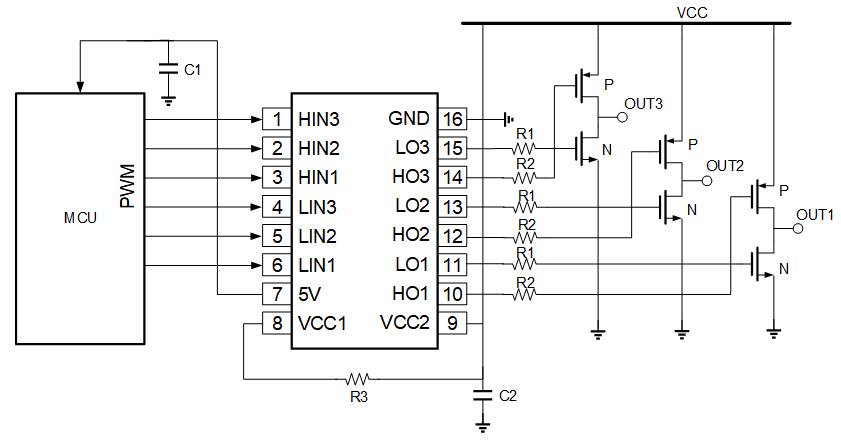

05典型应用图

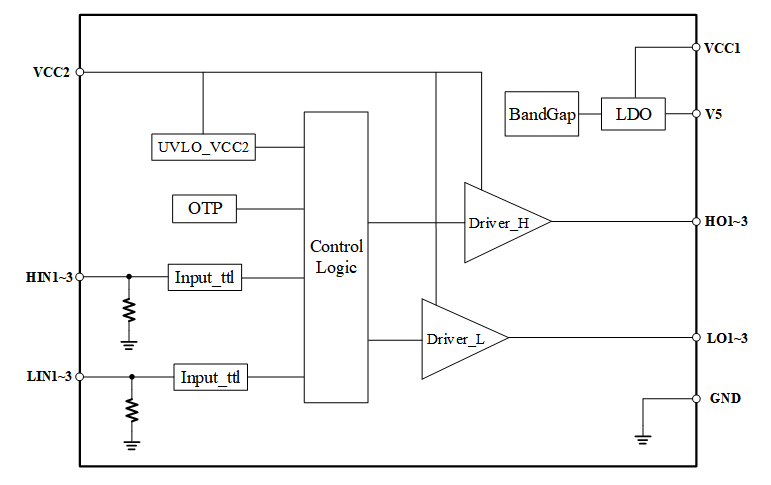

06功能框图

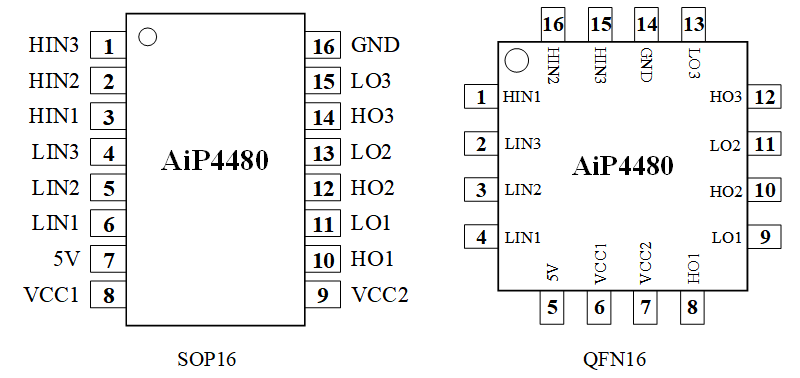

07引脚排列

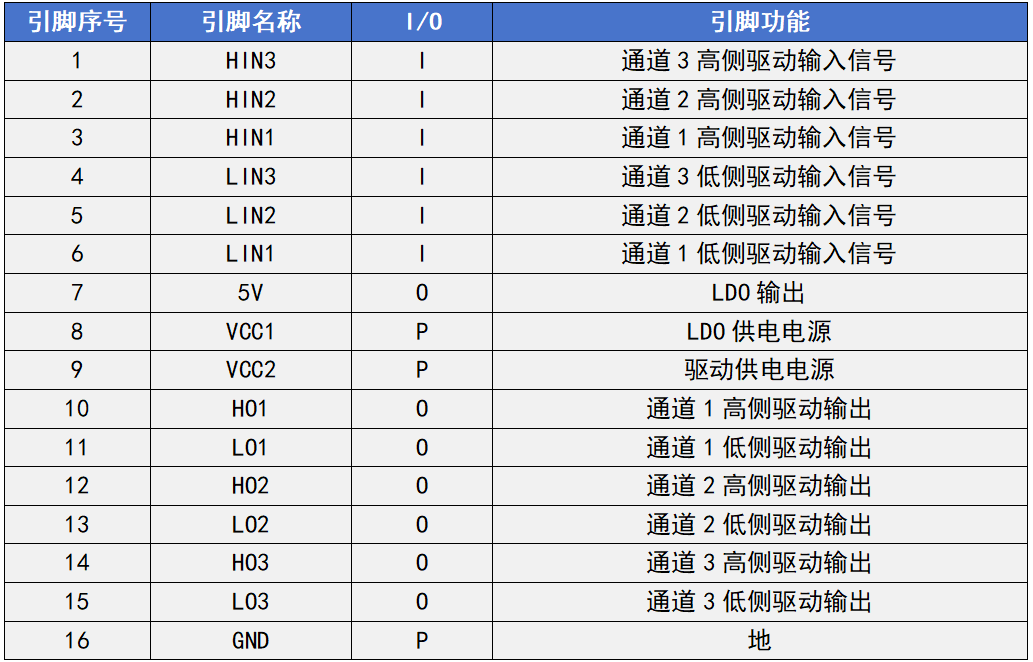

08引脚说明

AiP4480封装引脚说明（SOP16）

9结语

AiP4480作为一款高性能三相P/NMOS栅极驱动芯片，针对性解决了传统驱动芯片驱动余量不足、开关损耗偏高、多相同步精度差、恶劣工况稳定性不足等行业痛点。芯片支持6~36V宽幅电压供电，可广泛适配工业控制、消费类电源及电机驱动场景，全电压范围电气性能稳定。搭配大电流驱动输出，能够实现功率MOSFET、IGBT高速开关，同时内置完善的闭锁、抗干扰、欠压及过热保护设计，在三相驱动同步性、负载驱动能力、响应速度与系统长期可靠性方面，均具备优异的综合性能。
