国内唯一打入NVIDIA MGX生态,英诺赛科GaN方案覆盖从800V到GPU

描述

电子发烧友网综合报道 NVIDIA MGX是NVIDIA 推出的模组化服务器参考架构,主要目的是让服务器厂商可以更快地打造 AI、HPC和数据中心系统。MGX本身是一种平台规范,其中包括机架架构、CPU/GPU模块、模块化扩展槽位与接口、电气与配电、散热与机架管道、高速互联架构等部分。

为了应对机架越来越高的功率,英伟达在供电架构上推动了800V DC在NVIDIA MGX中的应用,通过高压直流架构,采用固态变压器取代工频变压器,减少转换级数,并将直流电力更接近机架侧交付。在这一系列的转变过程中,SiC和GaN成为了关键。

英诺赛科作为国内唯一进入NVIDIA MGX 生态系统的功率器件厂商,近日展示了其基于GaN的电源转换技术,为高密度AI供电提供关键解决方案。

GaN的低导通电阻、低栅极电荷、低寄生电容和零反向恢复特性,可实现更高开关频率、更低功率损耗和更紧凑的功率级设计。这些器件层面的优势会转化为系统层面的价值:更小的磁性元件和无源器件、更优的热性能、更高的功率密度,以及更低的整体系统成本和 TCO。

面向 AI 基础设施,英诺赛科正在构建一条全 GaN 技术路径,支持从 800 VDC一路转换至 GPU 核心电压。
GaN
从 800 VDC 到 GPU 核心电压的转换级,以及英诺赛科全 GaN 解决方案

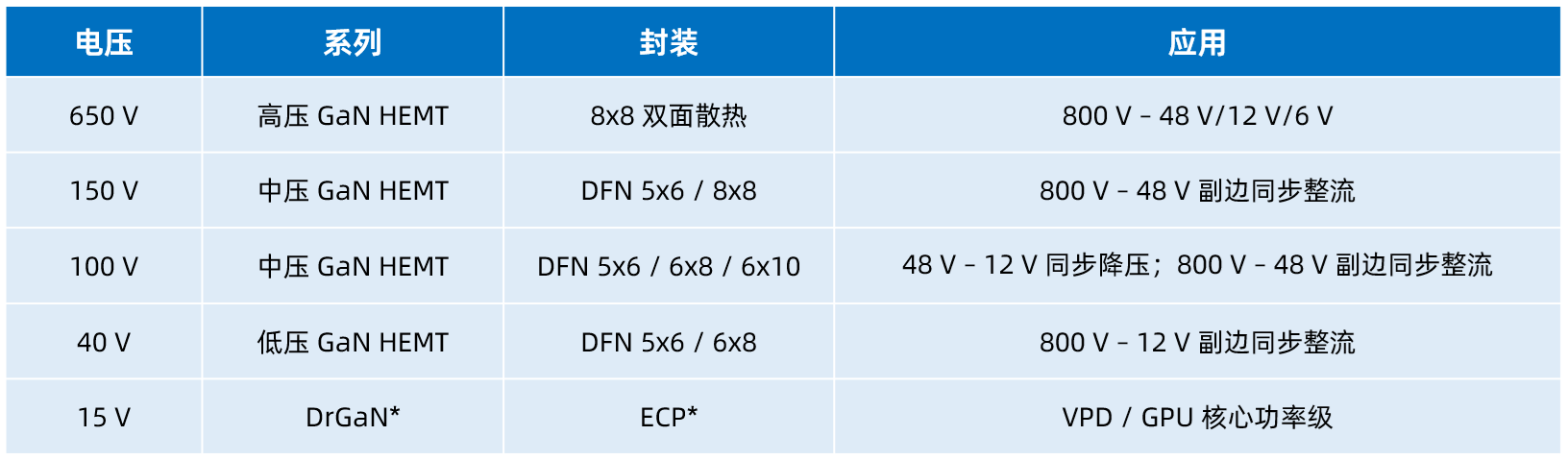

根据英诺赛科介绍,其解决方案覆盖三个转换级。

第1级是高效前端转换。

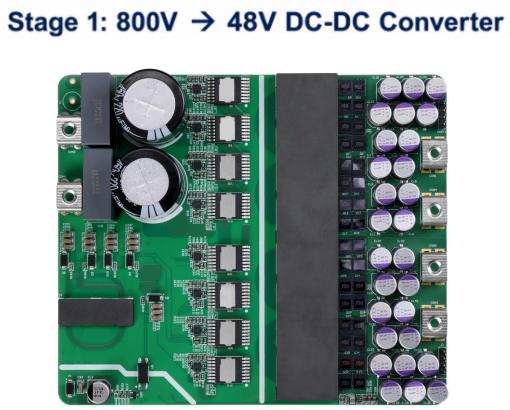

在 12kW、800V 至 48V 等级设计中,英诺赛科在原边采用 650V GaN 8x8 双面散热(DSC)器件,在副边采用 5x6 DSC 100V GaN 器件,从而实现高频运行、低开关损耗和更低导通损耗。新发布的 150V GaN 进一步简化了副边,并将所需同步整流器件数量减少 50%。

英诺赛科最新数据显示,其峰值效率约为 99%,满载效率为 98.2%。英诺赛科全 GaN 解决方案在 1MHz 运行下实现了这一高效率。随着 AI 系统向更高机架密度和更紧凑电源机柜推进,高开关频率运行带来的占板面积降低正变得越来越有价值。
GaN
800 V 至 48 V转换模块

除 800V 至 48V 前端级之外,英诺赛科正在扩展其全 GaN 解决方案平台,以覆盖下一代 AI 电源架构所需的全范围中间总线电压选项,包括 800V 至 48V、800V 至 12V 和 800V 至 6V 转换。这一更广泛的覆盖范围,使系统设计人员能够根据机架设计、板级空间、热预算和负载点要求,更灵活地选择最合适的电源架构。

对于 800V 至 12V 转换,英诺赛科提供 40V GaN 器件,采用 5×6 mm 和紧凑型 3.3×3.3 mm 双面散热(DSC)封装,可在减小占板面积并改善热性能的同时,实现高效率同步整流。对于 800V 至 6V 转换,英诺赛科提供 15V GaN 器件作为同步整流解决方案,支持更低中间总线架构,在保持高频、高密度 GaN 供电优势的同时,可简化至 GPU 核心电压的最终转换。

第1.5级是可扩展、高功率密度的 48V 至 12V 转换。
48V 至 12V 中间总线级是 AI 服务器供电中的另一项重要构建模块。随着AI硬件加速平台要求在更小空间内提供更高功率,这一级必须实现高效率、高功率密度和切实可行的热性能。

英诺赛科100V GaN 解决方案优化了 48V 至 12V 多相降压转换。在 AI 工厂规模下,即使是小幅效率提升,也能转化为冷却需求和运营成本的显著降低。中间总线架构仍是许多兼容 MGX 的 AI 服务器设计中的重要构建模块,使这一转换级成为 GaN 赋能优化的关键目标。

GaN
英诺赛科 100 V GaN

第2级为最终转换级。
在最终转换级,电流需求很高且瞬态响应至关重要,因此垂直供电正成为越来越具吸引力的架构。随着 GPU 电流需求持续增加,传统横向供电由于分配损耗、瞬态响应限制和板级布线复杂性,正变得越来越具有挑战。

垂直供电为缩短电流路径、降低寄生损耗和提高电流密度提供了一条有前景的路径。英诺赛科已验证 15V GaN HEMT 在 3MHz 至 5MHz 之间运行的可行性,可减小所需磁性元件和电容的尺寸。

英诺赛科目前正在开发支持超低高度垂直供电的双通道DrGaN解决方案。对高开关频率的支持可显著提升响应快速 GPU 动态瞬态的带宽,同时减少对大量传统输出电容的需求。

随着未来 MGX AI 系统持续提升加速器电流密度,面向 VPD 的功率级可成为 GPU 近核心供电的重要构建模块。

GaN* 开发中

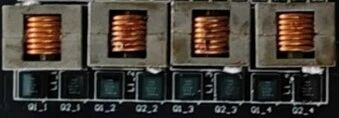

目前英诺赛科已提供全面的评估板和参考设计组合,帮助系统设计人员在整个 AI 电源树中验证 GaN 性能。代表性平台包括 12kW、800V 至 48V PDB 演示板、48V 至 12V 四相 GaN 评估板,以及面向未来垂直供电架构的即将推出的 6V DrGaN 评估板。

小结:

更高的电压架构,带来的是从系统到元器件的大规模变革。NVIDIA MGX 生态系统正在帮助加速模块化、可扩展、面向未来的 AI 基础设施部署。随着 AI 工厂迈向更高机架功率、更高计算密度和更高效率的电源架构,功率半导体也必须同步演进。

英诺赛科 GaN 解决方案覆盖从 800 VDC 到 48V 等级中间总线,从 48V 到 12V/6V,再从 12V/6V 到 GPU 核心电压,可在整个 AI 供电路径中实现更高开关频率、更低损耗、更小无源器件和更高功率密度。
