2nm芯片：一场价值数亿美元的'极限豪赌'

作者：Ed Sperling
文章来源：Semiconductor Engineering



核心要点速览

1

向2nm及以下节点推进，核心价值仍是提升芯片能效比，但技术难度与研发制造成本已呈指数级增长，落地门槛空前提高。

2

先进制程的技术取舍空间被极致压缩。解决一个工艺难题往往衍生出新问题，行业不得不依靠更大尺寸中介层、多芯粒架构、更复杂的封装方案实现技术折中。

3

从设计到量产的全流程，都需要极致精密的工艺把控。一大批长期储备的前沿技术——如高NA EUV、曲线光刻、多光束电子束——正式从"备选方案"转为"刚需技术"。

4

2nm及以下制程彻底颠覆了传统的技术与商业权衡逻辑。从芯片架构立项，到工艺迭代、量产良率管控，每一个环节的影响都被极致放大。



一、当"更小"不再意味着"更简单"



持续迭代逻辑芯片制程，依旧能够有效提升单位功耗下的芯片性能，但这条升级之路早已不再轻松。



在2nm及以下的超微尺寸下，芯片研发的核心目标是实现能效的数量级提升，但其实现逻辑早已跳出"单纯堆砌晶体管"的传统思路。此时的芯片尺寸无限逼近原子尺度，信号通路上几颗原子的偏移、一个纳米级的空洞或毛刺，都会直接影响芯片整体性能。



芯片内部的金属导线被做得细若游丝，任何微小工艺异常，都会引发非计划性的热梯度与电迁移现象，大幅降低芯片运行稳定性、缩短设备使用寿命。同时，光刻胶等核心原材料的纯度要求达到极致，污染物管控精度直接迈入千万亿分之一（PPQ）级别。



与此同时，芯片的整体复杂度呈爆炸式增长，极易引发连锁式未知问题。当下的多裸片封装系统，可集成数千亿甚至数万亿晶体管、多类型存储芯片，搭配多层级布线与供电体系。想要统筹好芯片的全局与局部运行，必须打破传统技术壁垒，依托多领域专业能力，对几乎所有设计环节进行反复迭代优化。



泛林集团副总裁David Fried对此表示： "芯片底层M0至M3金属层的图形化工艺与材料应用，复杂度极高。而从我的研究领域来看，晶体管的设计难度更胜一筹。"



2nm 通用逻辑芯片采用GAA 纳米片晶体管，英特尔 18A 工艺则使用 RibbonFET 带状全环绕栅晶体管，二者三维结构的复杂程度远超前代产品。从 FinFET 工艺迭代至 GAA 架构，技术复杂度的提升幅度，远超以往任何一次制程升级。



芯片前端制造工艺涉及的材料品类繁多，而 M0-M3 底层金属层的用材相对精简，仅需把控图形精度、线宽尺寸，以及电阻、电容、结构完整性等核心指标。但在晶体管性能调控层面，需要兼顾数十项精细参数，设计与管控难度截然不同。



二、经济学的残酷现实：标准化打底，定制化赋能高端需求



从产业经济角度来看，当前所有顶尖先进制程芯片，均是针对特定客户、特定应用场景的定制化产品。谷歌、特斯拉、微软、Meta 等资金雄厚的科技巨头，不惜重金投入先进制程研发，只为打造适配自身数据处理、运行场景的专属芯片，同时希望这套定制方案能够支撑多代产品迭代。
而对于晶圆代工厂而言，天价的设备与产线投入，需要依靠多客户分摊成本，无法单一服务某一家企业。为此，行业形成了一套成熟的折中方案：芯片底层金属层采用通用标准化工艺，摊薄研发生产成本；上层金属层根据客户需求做个性化定制，匹配高端性能需求。



英特尔高 NA EUV 光刻机，整机约 165 t，单机成本超 4 亿美元｜图源：英特尔晶圆代工（IFS）



Synopsys工程副总裁Kostas Adam解释道："晶圆厂将M0至M3，乃至中层金属层M4、M5做成标准化工艺，具备极高的产业价值，部分标准化层级甚至可延伸至M12层。"



但标准化并不等于通用化：每一层金属布线的版图结构完全不同，都需要独立仿真计算、单独制作掩模版。晶圆厂会推出多种工艺变体，不存在一款通用 2nm 工艺适配全行业。高端客户可通过增加金属布线层数，换取更强的芯片性能，这也进一步加剧了晶圆制造的复杂度管控压力。
多维度的定制优化，意味着需要同步协同优化多项物理效应，仿真计算量大幅激增，系统统筹难度呈指数级上升，最终直接推高研发成本。目前，一款 2nm 芯片从立项设计到成功流片，前期投入轻松突破 1 亿美元。
即便投入巨大，但对于 AI 数据中心而言，先进制程芯片的低功耗优势，能够大幅降低散热成本与长期能耗开支，长期收益远高于前期研发投入。



三、封装技术迭代：从凸点堆叠到混合键合，重构芯粒互联



先进制程的性能突破，早已不局限于单颗芯片，封装互联技术成为核心突破口。



英特尔逻辑技术开发副总裁Ben Sell介绍了当下的堆叠方案："我们的部分产品采用三颗底层裸片堆叠，顶层叠加英特尔18A制程芯片。现阶段依托Foveros凸点封装技术，以25-35微米的凸点间距实现裸片对接堆叠，提升芯片互联信号密度。"



而未来的核心升级方向，是 9 μm 间距的混合键合。通过大幅缩小互联间距，极致加密芯片间的互联线路，彻底革新芯粒通信能力，成为先进制程性能升级的关键抓手。
目前，几乎所有高端芯片均采用异构集成架构：核心逻辑模块采用 2nm/18A 先进制程，存储、辅助功能模块沿用成熟制程工艺。异制程混搭模式早已普及，但随着集成规模、芯粒数量大幅增加，全新的技术难题接踵而至。
头部科技企业对算力的需求持续暴涨，传统单掩模版尺寸的单片 SoC，已经无法满足超大算力需求。行业通用解决方案，是将芯片功能拆分、制作多颗芯粒，再通过硅中介层完成集成互联，实现远超单片芯片的算力密度。但芯粒集成数量越多，系统整合复杂度指数上升，方案极易从可落地变为工程不可行。



proteanTecs首席技术官Evelyn Landman指出："单纯依靠单片芯片制程微缩的升级模式已然触顶，多裸片异构架构将成为长期主流。行业的核心挑战，已经从'打造超大尺寸芯片'，转变为保障数十颗不同工艺的芯粒，长期稳定协同运行。"



芯粒方案并非完美解法，只是实现了风险转移：互联损耗、封装工艺带来的参数变异、调试复杂度提升、良率下降、运维成本增加等新问题，都需要企业主动管控、逐一攻克。
除此之外，不同制程芯粒的接口速率不统一，老旧工艺的I/O传输速度偏低，导致跨芯粒数据传输卡顿、延迟问题凸显，需要对算力、内存之间的数据流进行精细化调度和优先级管控。



针对超大尺寸算力模组的搭建，塞尔提出了更经济的方案： "想要打造100×100毫米的超大系统，无需制作巨型中介层。采用微型桥接芯片，就近连接相邻裸片，在多芯粒集成场景下，成本和落地性远优于传统大尺寸中介层方案。"



四、极致工艺取舍：10微米晶圆与"薯片效应"



制程的持续微缩，牵动晶圆厂全工艺流程、全配套设备的迭代升级，每一处工艺调整，都会引发连锁反应。



Synopsys’ Adam介绍了先进封装的核心痛点："为适配多制程芯片互联，行业普遍采用晶圆减薄、硅通孔、背面供电技术，可将晶圆打磨至仅10微米厚度。"



这种超薄晶圆易受内应力翘曲，业内俗称薯片效应，在多层裸片堆叠时，会出现严重的对准偏移问题。这一缺陷在 12~16 层堆叠的高带宽内存产品中尤为突出，成为制约良品率的关键瓶颈。



先进制程的每一项设计决策，都会对上下游产业链产生深远影响。



日本Rapidus封装技术现场首席技术官Rozalia Beica坦言："2nm技术研发，必须与封装技术、产业生态同步搭建，配齐EDA工具与核心IP库，整套体系的落地难度极大。硅技术制造计划2027年启动，封装则在2028年完成落地，现阶段仍有充足时间攻坚各类工艺难题、完善技术体系。"

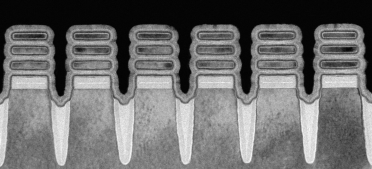

图 2：Rapidus 获 IBM 2nm GAA 纳米片工艺授权，依托 Multi-Vt 多阈值技术，通过高低阈值晶体管组合，在保障算力的同时降低复杂运算功耗｜图源：IBM 研究院



五、性能升级逻辑重构：从堆晶体管到能效优先



先进制程的核心价值，早已从 “提升算力” 转变为提升单位面积能效。在 FinFET 工艺时代，行业依靠堆砌晶体管实现性能跃升，但近五代制程迭代中，单代工艺的性能提升上限不足 20%，部分迭代仅实现个位数增长。如今的新工艺迭代，大多优先优化功耗表现，而非盲目提升算力。
这一转变，推动 2.5D 异构封装架构在 AI 领域全面普及：通过大尺寸硅中介层，将通用处理器与 AI 专用加速器集成一体，兼顾算力与能效。
其中，CPU、GPU、DSP、FPGA 属于通用型芯片，NPU、TPU 为 AI 专用算力芯片，同时市场也诞生了 Arm AGI CPU、神经形态处理器等新型混合算力产品。想要实现算力的跨越式突破，必须依托多类型芯片混搭集成，无论是单片集成、封装内互联，还是板卡、机柜组网，都需要配套完善的散热系统与实时监测机制，保障芯片与内存之间的数据传输稳定通畅。
值得关注的是，3nm 及以下制程中，传统 FinFET 工艺的栅极漏电问题彻底失控，热密度大幅飙升，散热压力空前严峻。目前行业的最优解是 GAA 全环绕栅极工艺，同时各大芯片厂商正在研发下一代互补型场效应管（CFET），规划用于埃米（＜1 nm）制程迭代。



六、全局统筹：无容错的先进制程，倒逼技术革新



2nm及以下制程的所有技术难题，并非独立存在，而是环环相扣、牵一发而动全身。单一问题的优化，往往会诱发其他环节的新故障，无法用碎片化思维攻坚。



proteanTecs’ Landman强调："工艺偏差、温变环境、负载压力、隐性缺陷、器件老化，所有变量都在挤占有限的设计余量。"



传统统一化、保守化的冗余设计方案——即设定一个单一的最坏情况保护带——彻底失效。这不仅会牺牲芯片的性能与功耗，还无法适配复杂的实际运行场景。当前唯一可行的长效方案，是芯片全生命周期实时监测时序余量，动态调控冗余边界，以精准管控替代静态保守设计。



行业可通过高速互联、数据架构优化、算法量化、软硬件协同设计，实现芯片性能突破，但不同产品的优化路径、适配方案差异极大。



Lam’s Fried.表示： "子系统集成没有标准答案。适配高速存储的芯片，优先保障带宽与性能；集成光互联的芯片，重点权衡尺寸与散热约束。3D封装与异构集成，为行业打开了全新的优化维度，每一款芯片都能定制专属最优方案，但器件参数的波动性将贯穿整个设计、制造、运行全流程。"



简单来说，新工艺、新架构的工程容错空间越来越小，但芯片微缩升级之路并未走到终点。



七、物理极限下的工艺突破：那些"等待上场"的技术



多年来，芯片行业一直在开发各种"也许某天会用到"的技术，它们往往被搁置到绝对必要之时。如今，这些技术终于迎来了商用窗口期。



高NA EUV光刻机——如英特尔那台165吨、造价超3.5亿美元的庞然大物——已实现亚2nm高精度光刻。多光束电子束技术则确保光掩模上的图案与最终硅片上印刷的图案精确一致。



D2S 首席执行官 Aki Fujimura 在近期演讲中指出：先进制程线宽持续缩小，传统多边形 OPC 掩模的光刻精度不断走低，行业逐步用曲线掩模光刻（Curvilinear Patterning）+ 逆光刻 ILT替代传统矩形版图，大幅提升光刻精度，有效提升埃米级制程的量产良率。



普迪飞（PDF Solutions） John Holt 强调了全流程管控的极端重要性： "先进底层工艺容错率极低，微小的能量波动，就会引发原子扩散偏移。从晶圆厚度、反光率、光刻环境、刻蚀形貌，到离子注入，每一道工序都会产生细微参数波动。唯有全流程统筹管控、全维度把控变量，才能保障良率与性能。"



八、行业未来：尺寸微缩不止，多维优化持续迭代



如今的芯片制程数字，早已不代表硅片上的实际物理线宽，但这并不意味着芯片迭代升级已经停滞。



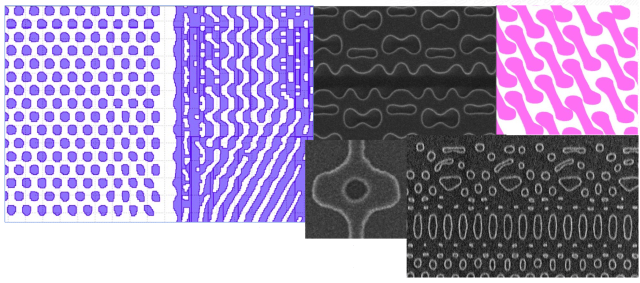

图 3：光刻掩模的曲线图形化工艺（Curvilinear Patterning）｜图源：美光（Micron）/D2S



Lam Research’s Fried总结道："依托EUV、高NA EUV以及泛林Aether干法光刻胶技术，芯片物理尺寸仍有持续下探的空间。未来的制程迭代，不再单一追求尺寸缩小，而是围绕功耗、性能、面积、成本（PPAC, Power-Performance-Area-Cost）四大核心维度综合优化。目前四大指标仍有充足的升级空间，足以支撑行业持续迭代多代新工艺。"



如果真正的全 3D-IC 设计能够成功量产，芯片算力与能效有望再提升一个数量级。逻辑芯片与内存垂直堆叠，能极大缩短信号传输距离、降低线路阻抗，配合混合键合技术，实现信号传输速度的跨越式提升。目前全球全 3D-IC 技术均处于研发阶段，暂无量产产品，其落地难点涵盖芯片布局优化、超薄基板加工、翘曲管控、信号完整性、晶格匹配、电迁移、器件老化加速、散热管控等多重叠加难题。
整体来看，当前半导体行业资本投入充足、技术迭代动力强劲，完全有能力逐步攻克现有技术瓶颈，持续推进先进制程向前突破。
