安森美T10 MOSFET技术助力AI数据中心能效提升

近期，功率半导体器件市场景气度显著回升，呈现“量价齐升”态势，多家主流厂商发布调价通知，MOSFET等核心产品价格普遍上调10%以上。

这一市场动向的背后，是AI算力基础设施的蓬勃建设、数据中心电源架构升级以及工业自动化需求等多股力量的强劲驱动。在这一背景下，数据中心、工业电源系统和云计算平台对低损耗、高功率密度的功率开关器件提出了更高要求，安富利的合作伙伴安森美推出的T10 MOSFET技术，为相关领域的快速开关应用提供了颇具竞争力的新选择。

T10 MOSFET:

为高压直流时代而生的功率开关

安森美的80V T10 MOSFET（型号NTTFSSH4D0N08XL）采用了最新的80V源极朝下双冷却逻辑门级功率MOSFET技术，具有业界领先的品质因数（Figure-of-Merit, FOM）。该技术通过更低的导通电阻和更低的输出电容，有效减少传导损耗和开关损耗，以满足更高的效率要求。

T10 LV-MV Si MOSFET系列产品（包括80V、40V、25V电压等级）在RDS(on)（导通电阻）、功率密度和开关损耗方面表现出色。其中，NTMFSCH1D4N08X（80V, 1.4 mΩ, 5×6 mm dual cool）和NTTFSSCH1D3N04XL（40V, 1.3 mΩ, 3.3×3.3 mm source down dual cool）采用了先进的Dual Cool封装技术，具有优异的热性能。

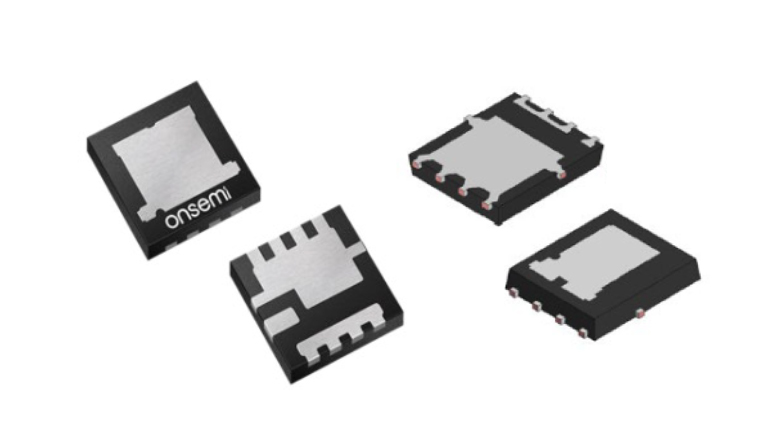

T10 MOSFET采用先进的源极朝下中心栅极双冷却封装技术（3.3×3.3 mm），具有优异的导热性能。这种封装设计通过双面散热路径，改善了热管理，在相同功耗下能够实现更低的结温。

01低损耗特性

· 低RDS(on)

通过优化设计实现了较低的导通电阻，有效最小化导通损耗，提升整体系统效率。

· 低QRR（反向恢复电荷）与软恢复

QRR的降低配合软恢复特性，能够最小化ERR（反向恢复损耗）和电压尖峰，提升系统可靠性。

· 低Qg（栅极电荷）和电容

栅极电荷和电容的降低，有效最小化驱动损耗和开关损耗，支持更高的开关频率。

02性能优势

T10 MOSFET在品质因数方面表现突出，能够实现：

· 98%的峰值效率

· 5kW/in³的功率密度（适用于IBC模块）

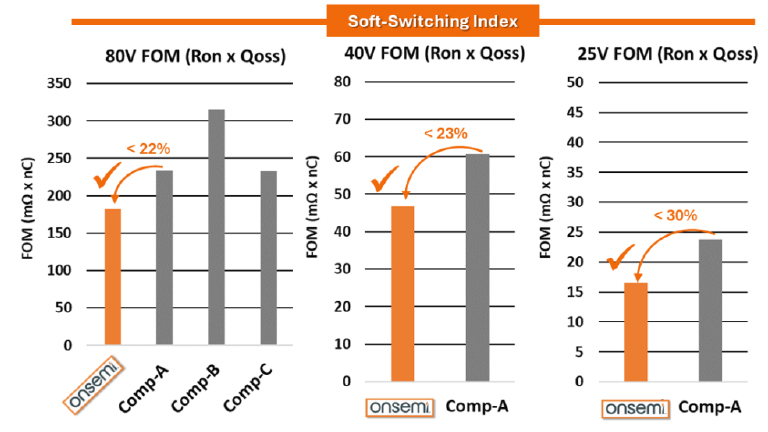

T10 MOSFET在不同电压等级下与竞品的品质因数对比

T10 MOSFET凭借其高频、低损耗和优异的热管理能力，适用于数据中心/IBC、工业电源系统及云计算平台等对效率、可靠性和功率密度有较高要求的应用场景。作为全球领先的技术分销商和解决方案提供商，安富利能够为上述应用领域提供技术支持与服务。凭借完善的供应链能力和本地化技术支持可提供从概念定义到产品落地的全流程服务，精准满足客户的差异化需求，从而让客户有更多的精力聚焦核心业务创新。

结语

未来，数据中心和工业应用对能效要求的不断提升，将推动具备低RDS(on)、低开关损耗和优异热性能的产品成为市场主流。T10 MOSFET技术通过创新的封装设计和优化的器件特性，在导通电阻、开关损耗和热性能方面实现了显著提升。

当AI把“电力”写进性能瓶颈的第一行代码，功率器件就不再只是电子元件，而是算力时代的“心脏”与“血管”。
