ED3封装SiC碳化硅功率模块在重卡电驱动中应用优势

倾佳电子做代理-力推基本半导体-ED3封装碳化硅功率模块产品力分析，ED3封装SiC碳化硅功率模块在重卡电驱动中应用优势和替代ED3封装IGBT模块技术注意事项

产业宏观背景与功率半导体的底层范式转移

在全球双碳目标的宏大叙事下，重型商用车（Heavy-Duty Vehicles, HDV）的电气化转型正处于从早期探索向规模化爆发期迈进的历史性拐点。作为物流运输与工业生产的大动脉，Class 8级别（总重超过15吨）重型卡车、长途客运大巴以及露天矿用卡车，其单车碳排放量巨大，是交通领域减排的“硬骨头” 。与乘用车相比，重卡对电驱动动力系统的要求极为苛刻：整车需要满足长达150万公里的设计寿命、兆瓦级（MW）的超快充电能力，以及在全负载、复杂地形（如长下坡、极寒地区长爬坡）工况下的持续高功率输出 。

在这一背景下，传统的400V系统架构与硅基绝缘栅双极型晶体管（Si IGBT）模块正逐渐触及物理材料的极限。硅基IGBT在超高压、大电流运行中，存在固有的双极型载流子复合拖尾电流（Tail Current）现象，且其反向并联的快速恢复二极管（FRD）具有极大的反向恢复电荷，这不仅导致了极高的开关损耗，亦严重限制了系统开关频率的提升与整车轻量化设计的优化空间 。截至2025年至2026年，重卡电驱动技术的发展趋势已明确指向800V及以上的高压直流架构，这必然要求底层功率半导体材料向第三代宽禁带半导体——碳化硅（SiC）进行深度演进 。

作为中国工业电源、电力电子设备和新能源汽车产业链的深度参与者，专业分销商倾佳电子（Changer Tech）敏锐捕捉到了这一技术代差红利。倾佳电子长期聚焦新能源、交通电动化和数字化转型三大方向，并明确提出了关于SiC碳化硅MOSFET功率器件的“三个必然”战略预判： 其一，SiC MOSFET模块全面取代IGBT模块和IPM（智能功率模块）是必然趋势，高频、高效率特性将重塑高功率电子系统拓扑架构 ； 其二，在中高压（大于650V）领域，SiC MOSFET单管全面取代IGBT单管和传统高压硅MOSFET是必然趋势 ； 其三，650V SiC MOSFET单管全面取代SJ超结MOSFET和高压GaN器件也是必然趋势，其综合性能与成本潜力的平衡将在细分市场展现统治力 。

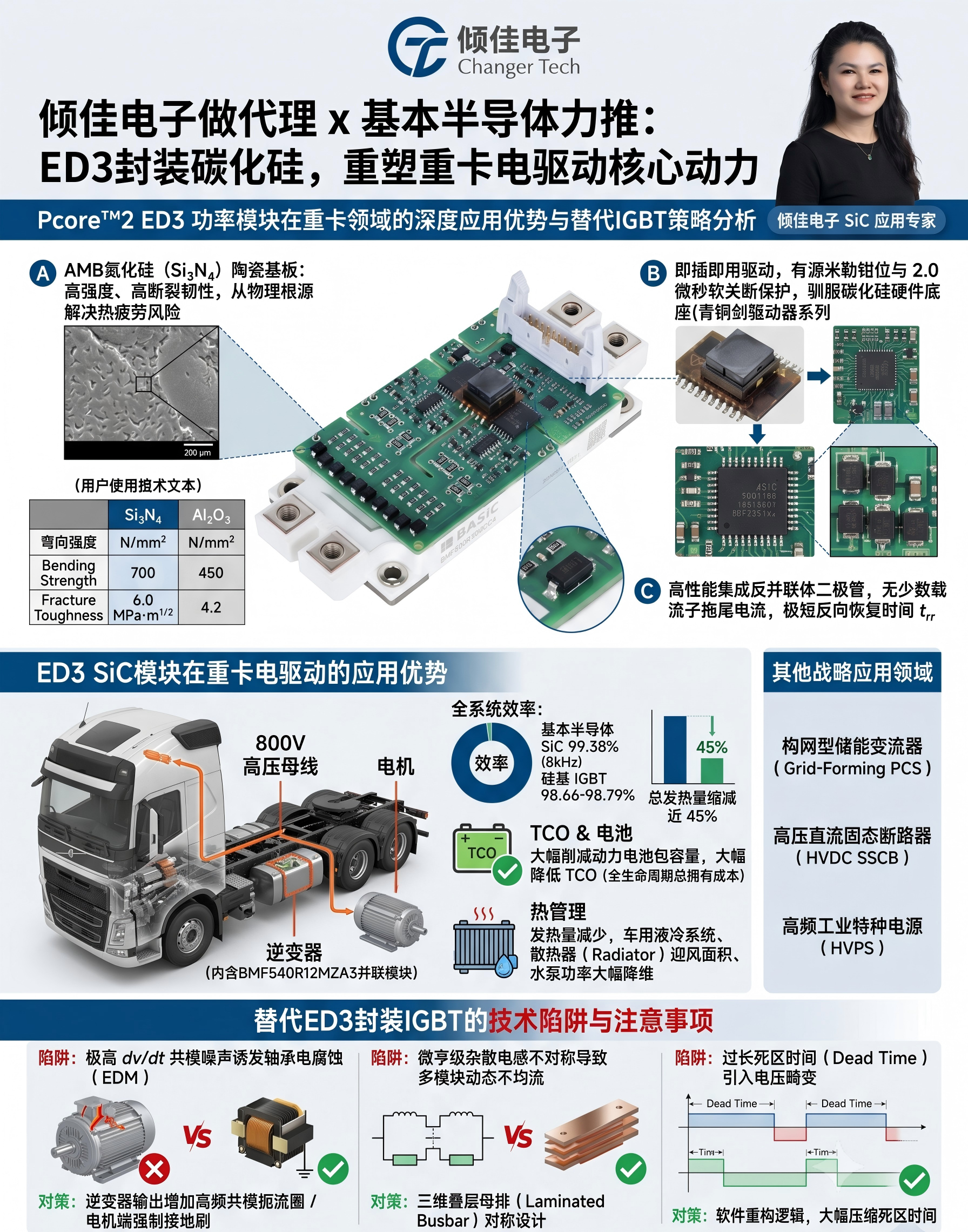

基于这一极具前瞻性的战略研判，倾佳电子正力推基本半导体（BASiC Semiconductor）基于第三代芯片技术的Pcore™2 ED3系列碳化硅功率半桥模块，致力于为重卡电驱动及高端工业变频装备提供从底层器件到系统级驱动生态的完整解决方案 。

核心产品力解构：基本半导体BMF540R12MZA3模块底层技术分析

在商用车高载荷与极端温度循环的工况下，半导体封装材料的力学、热学鲁棒性以及裸片（Die）本身的电气性能是决定整车全生命周期可靠性的基石。基本半导体推出的BMF540R12MZA3是一款标称参数为1200V/540A的半桥碳化硅MOSFET模块，采用高度标准化的EconoDual 3（ED3）封装形态（基本半导体内部命名为Pcore™2 ED3） 。此外，基本半导体技术路线图中还规划了更高电流等级的衍生型号，如720A的BMF720R12MZA3（典型导通电阻1.8 mΩ）以及900A的BMF900R12MZA3（典型导通电阻1.4 mΩ），以全面覆盖兆瓦级电驱动需求 。

封装材料与热力学重构：Si3​N4​ AMB陶瓷基板的引入

传统工业级IGBT模块广泛采用氧化铝（Al2​O3​）或氮化铝（AlN）作为直接敷铜（DBC）的基板材料。然而，重卡电驱动系统常常面临极端的温度冲击，芯片结温波动剧烈。由于铜底板、陶瓷基板与硅片之间的热膨胀系数（CTE）存在显著失配，在经过数千次的长周期热循环（Thermal Cycling）后，Al2​O3​或AlN敷铜板极易出现铜箔与陶瓷层之间的微裂纹甚至分层剥离现象，导致热阻急剧恶化并引发模块热失控烧毁 。

BMF540R12MZA3在底层材料上进行了创新性重构，全面引入了活性金属钎焊（AMB）工艺的氮化硅（Si3​N4​）陶瓷基板 。下表详细展示了三种主流陶瓷基板在热力学维度的物理特性对比：

物理参数	Al2​O3​ (氧化铝)	AlN (氮化铝)	Si3​N4​ (氮化硅)	单位
热导率 (Thermal Conductivity)	24	170	90	W/m⋅K
热膨胀系数 (CTE)	6.8	4.7	2.5	ppm/K
抗弯强度 (Bending Strength)	450	350	700	N/mm2
断裂韧性 (Fracture Toughness)	4.2	3.4	6.0	MPa⋅m1/2
剥离强度 (Peel Strength)	24	≥4	≥10	N/mm
绝缘介电强度	-	20	-	kV/mm

上述数据深刻揭示了Si3​N4​基板在机械鲁棒性上的压倒性优势。其抗弯强度高达700 N/mm2，断裂韧性达到6.0 MPa⋅m1/2，几乎是传统AlN材料的两倍 。尽管其纯热导率（90 W/m⋅K）在数值上低于AlN，但由于其卓越的力学抗应力强度，基板在制造工艺中可以被削薄至更低厚度（典型厚度可达360μm，而AlN通常需630μm），从而在实际传热路径中实现了与AlN极其接近的总热阻水平，模块级单开关节点的热阻（Rth(j−c)​）被成功压低至0.077 K/W 。更为关键的是，经过1000次以上的极端温度冲击试验（Thermal Shock Testing），Al2​O3​与AlN均出现了不同程度的分层现象，而Si3​N4​仍能保持良好的结合强度，从物理材料根源上消除了重卡全生命周期内的热疲劳隐患 。

BMF540R12MZA3静态电气特性实测剖析

BMF540R12MZA3额定漏源电压为1200V，在工况壳温Tc​=90∘C时其连续漏极电流可达540A，脉冲电流（IDM​）则高达1080A 。其搭载基本半导体第三代SiC芯片技术，漏源导通电阻（RDS(on)​）在Tvj​=25∘C且栅极驱动电压VGS​=18V下典型值仅为2.2 mΩ 。

为全面呈现该模块的真实电气性能边界，通过严谨的实验室静态参数实测，上下桥臂在25∘C与175∘C极限结温下的表现如下表所示：

静态参数测试项目	测试条件	25∘C (上桥 / 下桥)	175∘C (上桥 / 下桥)	单位
击穿电压 (BVDSS​)	VGS​=0V,ID​=1mA	1596 / 1591	1651 / 1663	V
反向漏电流 (IDSS​)	VDS​=1200V,VGS​=0V	356.69 / 562.73	3580.05 / 4304.42	nA
负向栅极漏电 (IGSS(−)​)	VGS​=−4V,VDS​=0V	-0.15 / -0.16	-0.32 / -0.41	nA
正向栅极漏电 (IGSS(+)​)	VGS​=18V,VDS​=0V	0.23 / 0.25	0.77 / 1.17	nA
栅极开启阈值 (VGS(th)​)	VDS​=VGS​,ID​=138mA	2.71 / 2.69	1.85 / 1.85	V
导通电阻 (RDS(on)_1​)	VGS​=15V,ID​=540A	3.14 / 3.76	5.03 / 5.45	mΩ
导通电阻 (RDS(on)_2​)	VGS​=18V,ID​=540A	2.60 / 3.16	4.81 / 5.21	mΩ
体二极管压降 (VSD_1​)	VGS​=−5V,ISD​=540A	5.50 / 5.18	4.89 / 4.55	V
体二极管压降 (VSD_2​)	VGS​=18V,ISD​=540A	1.34 / 1.24	2.21 / 2.06	V
内部栅极电阻 (Rg(int)​)	f=1MHz, 交流开路	2.47 / 2.50	2.51 / 2.55	Ω
输入电容 (Ciss​)	VDS​=800V,VGS​=0V	33.95 / 33.85	34.16 / 34.05	nF
输出电容 (Coss​)	VDS​=800V,VGS​=0V	1.32 / 1.35	1.27 / 1.30	nF
反向传输电容 (Crss​)	VDS​=800V,VGS​=0V	53.02 / 92.14	47.48 / 76.06	pF

通过此测试数据分析可知，该SiC模块具备显著的高压设计裕量（实际击穿电压远超1590V）。同时，其导通电阻随温度的漂移相对可控（从25∘C的2.6 mΩ攀升至175∘C的4.81 mΩ）。这与IGBT基于少数载流子注入的饱和压降（VCE(sat)​）截然不同。IGBT存在固有的约0.7V-1.0V的“膝点”电压，而SiC MOSFET表现为纯阻性器件，在重卡占比较高的部分负载（Partial Load）与巡航工况下，其导通损耗将呈现几何级数下降，展现出极宽的经济运行区间 。值得注意的是，器件的高温阈值电压（VGS(th)​）下降至1.85V，这要求系统必须采用严谨的负压关断与防直通驱动策略。

微秒级动态开关特性与双脉冲测试验证

SiC作为多数载流子器件，在关断时完全消除了少数载流子复合带来的拖尾电流现象。基于双脉冲测试平台（测试条件：VDS​=600V, 杂散电感Lσ​=21nH, 驱动电阻RG(on)​=6.4Ω / RG(off)​=0.5Ω, VGS​=−5V/18V），模块在不同电流负荷（270A与540A）及不同结温下的动态开关性能被精准提取 。

下表提炼了在满载540A下的关键动态参数：

动态参数 (540A负荷下)	25∘C (上桥 / 下桥)	175∘C (上桥 / 下桥)	单位
开通延迟时间 (td(on)​)	122.1 / 120.9	96.4 / 96.1	ns
上升时间 (tr​)	104.6 / 94.3	89.1 / 83.2	ns
开通电流变化率 (di/dt)	4.17 / 4.62	4.94 / 5.19	kA/μs
开通电压变化率 (dv/dt)	2.89 / 2.98	3.36 / 3.63	kV/μs
开通能量损耗 (Eon​)	25.20 / 23.28	21.91 / 21.88	mJ
关断延迟时间 (td(off)​)	115.3 / 125.5	143.2 / 154.7	ns
下降时间 (tf​)	36.7 / 40.2	40.5 / 73.2	ns
关断能量损耗 (Eoff​)	11.07 / 8.72	12.42 / 10.28	mJ
总开关损耗 (Etotal​)	36.27 / 32.0	34.34 / 32.16	mJ
关断电压尖峰 (VDS_peak​)	1062 / 1016.8	1014.5 / 976.6	V
反向恢复电流峰值 (Irm​)	84.84 / 62.31	179.96 / 162.37	A
反向恢复电荷量 (Qrr​)	1.74 / 0.84	6.24 / 4.91	μC
反向恢复能量 (Err​)	< 0.1 (Datasheet参考)	~ 0.6 (Datasheet参考)	mJ

如数据所示，即使在175∘C极端结温与540A峰值负载交织的严酷工况下，BMF540R12MZA3的关断损耗（Eoff​）仍可控制在12 mJ量级，反向恢复电荷Qrr​仅为微安库仑级别（4.91-6.24 μC）。这一特性直接赋予了SiC系统在重卡逆变器中高频斩波的物理自由度，使整车系统的能量转换效率实现了从量变到质变的跨越。

ED3封装碳化硅模块在重卡电驱动中的核心应用优势与仿真验证

在商用重卡领域，倾佳电子积极协同客户进行电驱动动力总成的降维替换，核心方案是采用两只BMF540R12MZA3（540A）并联，来直接替代传统基于两只富士电机（Fuji Electric）2MBI800XNE-120-50（800A）或英飞凌（Infineon）FF900R12ME7（900A）IGBT模块并联的复杂架构 。从绝对标称电流的账面数字来看，以540A器件去平替800A或900A器件似乎有悖常规；但通过严谨的系统级热力学与电力电子仿真分析，便能深刻理解这正是宽禁带半导体对硅基器件实施的“降维打击”。

两电平逆变器拓扑仿真：突破热极限的持续载流能力

在电驱动控制的核心——电机逆变器运行中，功率模块的持续输出能力绝不仅仅取决于其数据手册上的标称电流，更受到芯片最高结温（Tvj(max)​）及散热系统热阻的刚性物理约束。传统IGBT在800V高压母线下进行斩波换流时，庞大的拖尾电流损耗会瞬时转化为剧烈的芯片发热，导致结温迅速逼近其工作极限。这意味着，高标称电流的IGBT在实际应用中往往需要进行深度的电流降额（Derating）。

借助PLECS仿真工具，构建了重卡电机驱动（并网逆变器级别）的标准两电平逆变拓扑应用场景。仿真设定参数为：母线电压800Vdc，输出相电流400Arms，输出频率50Hz，功率因数0.9，调制比0.9，且统一限定散热器基板温度为极为恶劣的80∘C 。 在此固定出力下（总输出有功功率约378kW），基本半导体SiC模块与主流进口IGBT模块的单开关节点损耗与结温分布对比如下：

器件类型	模块型号	开关频率	导通损耗	开关损耗	单开关总损耗	预测最高结温	变流器效率
SiC MOSFET	BMF540R12MZA3	8 kHz	254.66 W	131.74 W	386.41 W	129.4∘C	99.38%
SiC MOSFET	BMF540R12MZA3	16 kHz	266.14 W	262.84 W	528.98 W	147.0∘C	99.15%
IGBT / DIODE	2MB1800XNE120-50	8 kHz	209.5W / 29W	361.8W / 160W	571W / 189W	115.5∘C / 93.3∘C	98.79%
IGBT / DIODE	FF900R12ME7	8 kHz	188.0W / 29W	470.6W / 150W	658W / 180W	123.8∘C / 101∘C	98.66%

仿真结果揭示了本质的技术代差：在相同的8kHz开关频率下，基本半导体BMF540R12MZA3的系统效率高达99.38%，而IGBT方案仅徘徊在98.66%至98.79%之间 。SiC系统发出的废热量仅为IGBT系统的一半左右（全系统损耗减少约45%） 。即便是将SiC模块的开关频率翻倍提升至16kHz以优化电机电流谐波，其总发热量（528.98W）依然低于在8kHz下艰难运行的富士（571W）或英飞凌（658W）IGBT方案 。在此恶劣工况下，540A的SiC芯片最高结温维持在129.4∘C的安全区间，远未触及175∘C的设计红线 。这意味着在重卡长下坡高扭矩能量回收或重载爬坡等极限场景下，该SiC架构能够提供更为持续、澎湃的无降额电流输出。

Buck直流斩波拓扑仿真与高频演进

在充放电变流器或特定的辅助动力转换链路中，通常采用Buck降压拓扑。设定仿真条件为：输入母线800V，输出电压300V，输出连续电流350A（输出功率105kW），散热器维持80∘C 。 仿真显示，在2.5kHz工作频率下，BMF540R12MZA3的主开关管导通损耗为134.77W，开关损耗为71.69W（总损耗206.44W），预测结温仅为98.1∘C 。相比之下，富士800A IGBT在此工况下的总损耗达到365.75W，英飞凌900A IGBT为406.17W 。 若进一步考察极限载流能力（约束最高结温Tj​≤175∘C）：在10kHz的高频操作下，BMF540R12MZA3仍能稳定输出603A电流；即使极限推高至20kHz频率，依然具备462A的重载持续输出能力 。这种在“高压+高频+大电流”多重压力测试下的从容表现，直接宣告了SiC器件在高频直流斩波领域的统治地位。

TCO总拥有成本与系统级经济效益

重卡运营商的核心诉求是全生命周期总拥有成本（TCO）。倾佳电子在推广中明确指出，采用BMF540R12MZA3所带来的系统级赋能，具有强烈的商业乘数效应：

能耗断崖式下降与续航倍增：逆变器效率从98.7%提升至99.38%以上，直接削减了整车行驶的百公里耗电量。在保持原有续航里程的前提下，主机厂可大幅削减沉重且昂贵的动力电池包容量，从而直接对冲并抵消SiC模块相较于IGBT的初期采购溢价 。

热管理系统大幅降维：基于发热量缩减近45%的物理事实，冶金供电柜、车用液冷系统的水泵功率、水冷板复杂程度以及散热器（Radiator）的迎风面积均可大幅下调，实现了全方位一期设备费用的代际节省 。

空间重构与高频磁性元件演进：16kHz至20kHz以上的开关频率使高频电感（从亨利级别到微亨级别）、隔离变压器以及直流侧支撑薄膜电容（DC-Link Capacitor）的物理尺寸骤缩30%以上，为底盘让出了宝贵的空间并极大减轻了整车死重 。

替代ED3封装IGBT模块的技术陷阱与注意事项

尽管在物理外观、机械尺寸与核心引脚定义上，ED3封装的SiC模块能够实现与传统富士或英飞凌IGBT模块的“Drop-in”原位替换，但在电磁机理与控制策略层面，直接简单替换无异于在拖拉机底盘上安装航空发动机。倾佳电子的技术服务团队通过大量实地测试与失效分析指出，系统集成商必须严谨规避以下技术暗礁 。

极高 dv/dt 诱发的共模噪声与电机轴承电腐蚀（EDM）

SiC MOSFET在开关瞬态的电压跃变率（dv/dt）极为剧烈。根据双脉冲实测数据，BMF540R12MZA3在极速关断时的dv/dt可高达24.74 kV/μs 。这种高频的瞬态电压阶跃，会在定子绕组、机壳以及转子之间复杂的寄生电容网络中激发强烈的高频共模电流（Common-Mode Current） 。由于ED3模块内部敷铜面积大，等效寄生电容容抗在兆赫兹高频段急剧下降，成为共模噪声的泄放捷径 。

在重卡的实际运营中，尤其是在我国北方极寒环境（如零下二十摄氏度）下的冬季作业中，电机轴承内部的润滑脂动力粘度会急剧增加 。在车辆冷启动及低速爬行阶段，高粘度油膜使得轴承内外圈之间呈现高度稳定的绝缘状态。此时，逆变器的高dv/dt会在电机转子轴上感应出数百伏特的瞬态轴电压（Shaft Voltage） 。一旦该尖峰电压超过油膜的介电击穿阈值，便会瞬间产生高频电火花加工（EDM）式的放电电流。长期累积的电腐蚀会在轴承滚道表面形成“搓衣板”状凹槽（Fluting），最终导致机械抱死与整车灾难性失效 。 工程对策：必须在逆变器输出端增加高频共模扼流圈（Common Mode Choke），或在电机转子端强制安装定制的碳纤维接地刷，为高频共模电流提供低阻抗旁路，以彻底消除轴电流隐患 。

纳亨级寄生电感对多模块动态均流的致命影响

商用重卡往往需要兆瓦级的峰值驱动功率，采用两只甚至多只ED3模块进行物理硬并联是常规做法。传统IGBT并联时，即便母排布线存在几十纳亨（nH）的电感不对称，凭借其较慢的开关速度与正温度系数压降特性，动态均流尚能自我调节。然而，SiC模块开关速度极快（上升时间仅80ns量级，di/dt高达5 kA/μs以上），此时由布局不对称引起的纳亨级杂散电感差异（ΔLσ​），将通过法拉第电磁感应定律（V=L⋅di/dt）转化为极不平衡的瞬态电压应力，导致电流在纳秒瞬间严重向某一支路倾斜，瞬间引发单个模块的雪崩击穿或热失控 。因此，三维叠层母排（Laminated Busbar）的绝对对称设计在SiC并联架构中是必选项。

微秒级死区时间（Dead Time）的重构逻辑

传统的IGBT模块由于体二极管反向恢复缓慢且拖尾电流严重，为了防止桥臂直通，电控系统通常被迫设置3-5μs甚至更长的死区时间。这不可避免地引入了低频输出电压畸变与电机转矩脉动 。而BMF540R12MZA3内部集成的高性能反并联机制使得其体二极管反向恢复时间（trr​）缩短至32ns-57ns区间 。 在工程实施中，软件算法层必须将控制逻辑中的死区时间大幅压缩（甚至在硬件允许时完全旁路过长的默认延迟），这不仅能够充分释放SiC的高频斩波优势，更能重构纯净的高质量正弦电压源，显著抑制低频次谐波干扰 。

驯服碳化硅的“硬件底座”：青铜剑即插即用驱动板深度协同

为化解上述深水区挑战，倾佳电子在生态层面引入了由青铜剑技术（Bronze Technologies）专为ED3封装SiC模块定制的2CP0225Txx及2CP0425Txx系列双通道即插即用门极驱动板 。该系列驱动器基于独立开发的第二代ASIC芯片组，工作耐压高达1700V，提供±25A的极致峰值驱动电流能力（单通道功率配置涵盖2W与4W版本），与BMF540R12MZA3实现了在物理电气双重维度的无缝锚定 。

物理架构重塑：“即插即用”消除杂感寄生隐患

传统逆变器设计往往通过长线束将驱动板与功率模块相连。在高频高di/dt环境下，这几厘米导线所附带的微小杂散电感足以诱发严重的栅极电压振荡（Ringing）。2CP0225Txx驱动板采用精密的矩阵排针或免焊端子，可“即插即用”地紧贴直焊于ED3模块正上方 。这种紧密耦合架构不仅将驱动侧杂散电感压榨至物理极限，且其内部优化的推挽电路（Push-Pull Circuit）能以低于0.5μs的端到端极速延迟（开通延时典型值200ns，信号抖动控制在±8ns内），将陡峭的PWM波形瞬间送达碳化硅栅极 。

有源米勒钳位（Active Miller Clamping）的核心防御机制

在半桥电路运行中，当下桥臂保持关断而上桥臂骤然导通时，上桥极高的dv/dt会产生位移电流（Igd​=Cgd​⋅dv/dt），通过下桥臂器件的栅漏极寄生米勒电容（Crss​最大达到92.14pF）强行灌入下管栅极 [1, 8]。考虑到SiC MOSFET在高温下的开启阈值极低（175∘C时VGS(th)​低至1.85V），若该瞬态感应电压超过阈值，便会瞬间诱发恶性桥臂直通 。

青铜剑驱动板内置了高灵敏度的有源米勒钳位模块。其ASIC内部比较器实时侦测栅极电压节点（VGH​与VGL​），当主系统发出关断指令且门极实际电压经分压后衰减至特定保护阈值（如比较器翻转点为2V，或相对于COMx负极的3.8V）时，驱动器内部的独立钳位MOS管将以极低阻抗导通，强行将栅极电位深度下拉并钉死在负极供电轨（如-4V），为米勒电流提供了一条直接入地的“快速泄洪通道” 。双脉冲测试表明，在无钳位机制时，受高dv/dt（达14.51 kV/μs）影响，下管关断栅压被危险地抬升至7.3V或2.8V；而接入米勒钳位后，栅压被稳稳压制在2V或0V的安全底线以下，实现了绝对的直通免疫 。

退饱和检测与2.0微秒软关断（Soft Turn-off）挽救机制

商用车电机在泥泞脱困等极限场景中，转子可能堵转，诱发致命的相间短路。硅基IGBT依靠厚重的衬底，其短路耐受时间（tSC​）通常长达10μs以上；但SiC MOSFET电流密度大，其短路退饱和及热崩坏往往在短短3-5μs内发生 [8, 8]。 2CP0225Txx驱动板在漏源极部署了响应极快（1.5μs级）的VDS​独立监控回路。一旦识别出模块处于非正常的深度退饱和状态（参考监控阈值典型值为9.7V），系统不仅会立即封锁PWM输入，更会启动精密的“软关断（Soft Shutdown）”时序。 若此时进行硬关断，切断数千安培的短路电流，线路杂散电感将激发出远超模块耐压极限的感应过电压（V=L⋅di/dt）。驱动电路内部构建了参考基准电压（VREF_SSD​），以可控的预定义斜率在2.0μs的宽缓窗口内逐步拉低门极电压，配合内置在漏源间的瞬态电压抑制网络（TVS二极管串，针对1200V器件设定在1020V击穿电压进行有源反馈钳位），完美柔化了短路关断过程中的夺命电压尖峰，保全了昂贵的电力硅片 。

倾佳电子的战略市场延展与多维产业链赋能

在第三代宽禁带半导体全面取代硅基IGBT的历史性更迭中，倾佳电子并不满足于承担单纯的元器件通道功能，而是以前瞻性的技术视角深度介入了系统级架构演进之中。除了力推商用车重卡电驱动平台的换代，倾佳电子正将基本半导体BMF540R12MZA3等核心SiC模块横向延展至更为广阔的高潜力工业场景：

构网型储能变流器（Grid-Forming PCS） ：随着新能源并网比例激增，储能系统不再仅仅是能量缓存，更需承担微秒级虚拟惯量响应与电网电压重构的重任 。利用BMF540R12MZA3在20kHz-50kHz下的极低损耗特征（6kHz工况下使PCS系统效率逼近99.53%，开关节点损耗暴降83%），极大拓宽了储能控制系统的响应带宽 。

高压直流固态断路器（HVDC SSCB） ：针对数据中心800V直流微网架构及兆瓦级充电网络的高频安全隔离需求，倾佳电子积极导入了基于双向共源拓扑的SiC功率模块（如BMCS002MR12L3CG5与BMCS0D90MR12MG5）。其1200V耐压、几百安培级载流以及低至2.6mΩ或0.9mΩ的通态内阻，使其成为微秒级切断特大短路电流的终极利器 。

高频工业特种电源（HVPS） ：在重工业粉尘静电除尘等环保工程领域，传统晶闸管由于工频限制极易诱发“反电晕”效应。而SiC器件支撑下的高频开关电源（20kHz-50kHz），以其极致的电压纹波控制能力和极高电能转化效率，开启了除尘工业电源的技术新纪元 。

综上所述，从材料突破、芯片制造到系统驱动生态的重塑，基本半导体Pcore™2 ED3系列碳化硅功率模块在多维指标上构筑了不可逾越的技术壁垒。倾佳电子依托坚实的供应链保障底座，以“芯片+驱动”系统级交付模式，不仅精准打通了商用车重卡、储能变流与高端工业装备技术跨代演进的命脉，更持续驱动着全社会电力电子架构向着极致高能效、高密度的方向稳步前行 。
