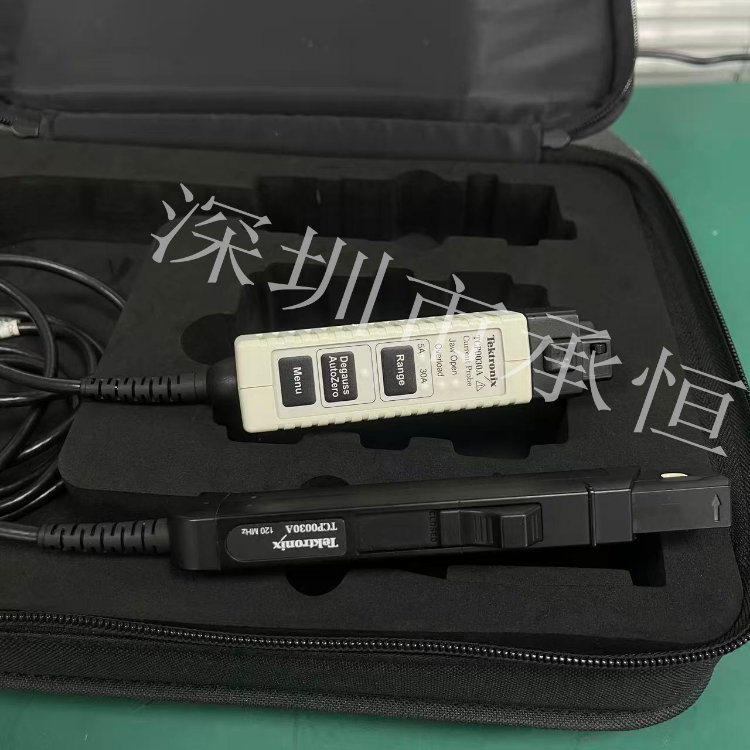

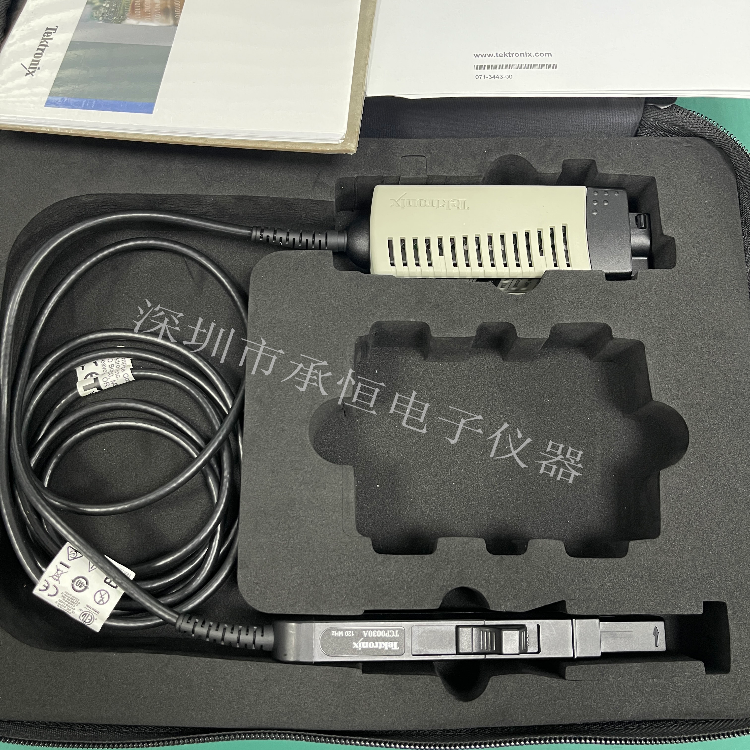

Tektronix TCP0030A 高性能交流/直流电流探头产品介绍
概述
Tektronix TCP0030A 是一款 30A 带宽的交流/直流电流探头。它的核心价值在于能够非侵入式地测量电路中的电流，并将其转换成电压信号，供示波器显示和分析。它是进行电源完整性、功率损耗、谐波分析和开关器件特性测试的关键工具。
核心特点与优势
AC/DC 电流测量
DC 耦合： 可以测量直流电流和含直流偏置的交流电流，这对于分析开关电源的电流波形至关重要。
AC 耦合： 可以隔离直流分量，单独观察交流纹波和噪声。
高带宽与高精度
带宽： DC 至 120 MHz。极高的带宽使其能够准确捕获电流的快速变化和尖峰，例如MOSFET开关过程中的电流细节。
精度： 直流精度典型值为 ±1%，在全量程范围内都具有良好的线性度。
低噪声与低直流漂移
采用先进的磁芯技术和ASIC，具有非常低的噪声和极低的直流漂移，这对于测量微小电流（如待机电流）和进行精确的功率计算非常重要。
非侵入式测量与简便的自动消磁/调零
非侵入式： 只需将探头夹在导线上，无需断开电路，极大地方便了测量。
自动消磁/调零： 探头与兼容的泰克示波器连接后，可以通过示波器菜单一键完成消磁和调零操作，消除剩磁和直流偏置，确保测量精度。
即插即用与直接供电
采用 TekVPI 接口，可以直接插入支持该接口的泰克示波器，并通过示波器供电，无需外接电源适配器，使用非常方便。对于不支持TekVPI的示波器，可以使用探头配套的电源适配器和TPA-BNC转接器。
宽电流测量范围
测量范围从 ±5mA/格 至 ±50A/格（在示波器上设置），最大可测量 30A RMS，50A 峰值的电流。
典型应用场景
TCP0030A 广泛应用于需要精确观测电流波形的场合：
开关模式电源设计：
测量 MOSFET/IGBT 的开关电流、电感电流、输入/输出电容的纹波电流。
分析启动电流、短路电流。
计算开关器件的开关损耗和导通损耗。
功率器件特性分析：
与曲线追踪仪或源表配合，进行动态I-V特性测试。
功率因数校正电路测试：
观测输入电流的波形和相位。
电子镇流器与LED驱动器测试：
测量半桥电路的电流和灯管电流。
半导体集成电路测试：
测量器件的动态供电电流。
逆变器与电机驱动：
测量相电流（需注意电压隔离等级）。
