内容介绍

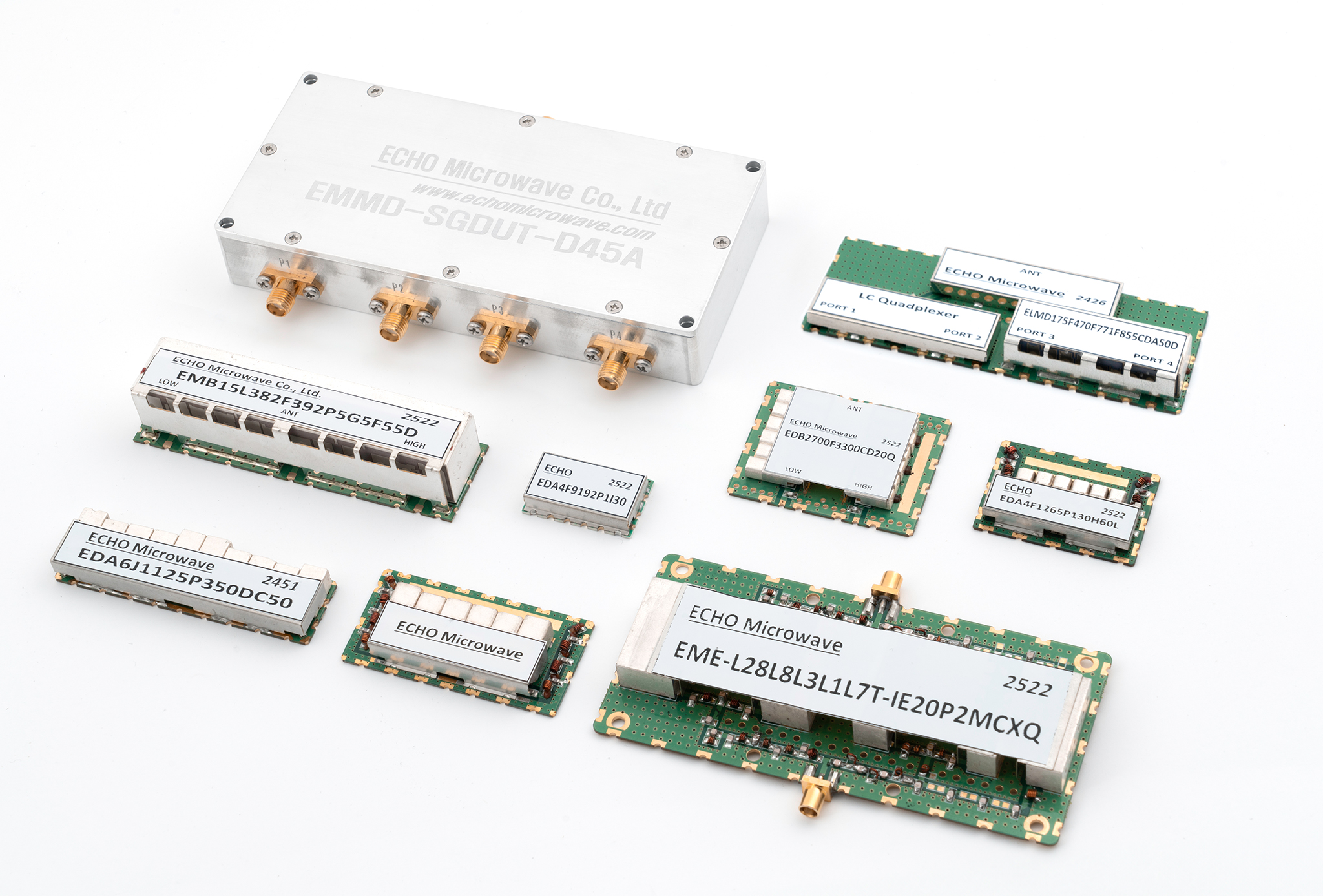

今天我要向大家介绍的是 ECHO Microwave 的一款滤波器——EDA4F2975P170FB30。它工作在 S 波段，这是它的“巡逻辖区”。当正向信号想要通过时，它表现得非常热情，几乎不设路障。它的“插入损耗”极低（约 0.75 dB），这意味着信号可以顺畅地通过，能量几乎没有什么损失，就像在一条平坦的大路上飞驰。但是，一旦有信号想要逆行，比如那些从后端反射回来的干扰波，它立刻就会变脸。利用“隔离度”这个特性（至少 17 dB），它筑起了一道高墙，把逆向波狠狠挡在门外，保护前端的电路不受伤害。
主要特性
产品类型：陶瓷带通滤波器
封装类型：分立式
频率范围：2890 MHz ~ 3060 MHz
通带插入损耗：≤ 3.0 dB
通带回波损耗：≥ 14 dB
抑制性能：≥ 60 dB @ 1000~2600 MHz ≥ 30 dB @ 3200~4500 MHz
特性阻抗：50 欧姆
外形尺寸：26 mm × 16 mm × 5.5
电气特性详解
1：频率范围
中心频率约为 2975 MHz
通带宽度为 170 MHz（3060 - 2890 = 170 MHz）
2：插入损耗
在通带内最大插入损耗为 3.0 dB，这是一个合理的损耗值，适用于大多数应用场景。
3：回波损耗
最小回波损耗为 14 dB，表明滤波器具有良好的阻抗匹配特性。
4：抑制性能
在低端频率（1000~2600 MHz）提供 ≥ 60 dB 的高抑制
在高端频率（3200~4500 MHz）提供 ≥ 30 dB 的抑制
这些抑制特性有助于减少带外干扰和杂散信号
5：阻抗特性
标准 50 欧姆特性阻抗，便于与常见的射频系统集成
应用
通信系统
气象监测
测试测量设备
产品优势
紧凑设计：26×16×5.5mm 的小尺寸便于在有限空间的PCB上安装
优异的抑制特性：带外抑制达到 60 dB，有效减少干扰
良好的匹配性：50 欧姆标准阻抗，易于系统集成
可靠的陶瓷工艺：采用先进陶瓷制造技术，确保性能稳定
适中的插入损耗：3.0 dB 的最大损耗在可接受范围内
