CSD95410RRB 90A 峰值连续同步降压 NexFET™ 智能功率级数据手册

描述

CSD95410NexFET™ 功率级是一种高度优化的设计,适用于高功率、高密度同步降压转换器。该产品集成了驱动IC和功率MOSFET,以完成功率级开关功能。这种组合在小型 5 mm × 6 mm 外形封装中产生大电流、高效率和高速开关能力。它还集成了精确的电流检测和温度检测功能,以简化系统设计并提高精度。此外,PCB封装也经过优化,有助于缩短设计时间并简化整个系统设计的完成。
*附件:csd95410rrb.pdf

特性

  • 90-A 峰值连续电流
  • 30 A 时超过 95% 的系统效率
  • 高频工作(高达 1.75 MHz)
  • 二极管仿真功能
  • 温度补偿双向电流检测
  • 模拟温度输出
  • 故障监控
  • 兼容 3.3V 和 5V PWM 信号
  • 三态PWM输入
  • 集成自举开关
  • 优化的死区时间,实现击穿保护
  • 高密度行业通用 QFN 5 mm × 6 mm 封装
  • 超低电感封装
  • 系统优化的PCB封装
  • 热增强的顶部冷却
  • 符合RoHS标准:无铅端子电镀
  • 无卤素

参数
封装

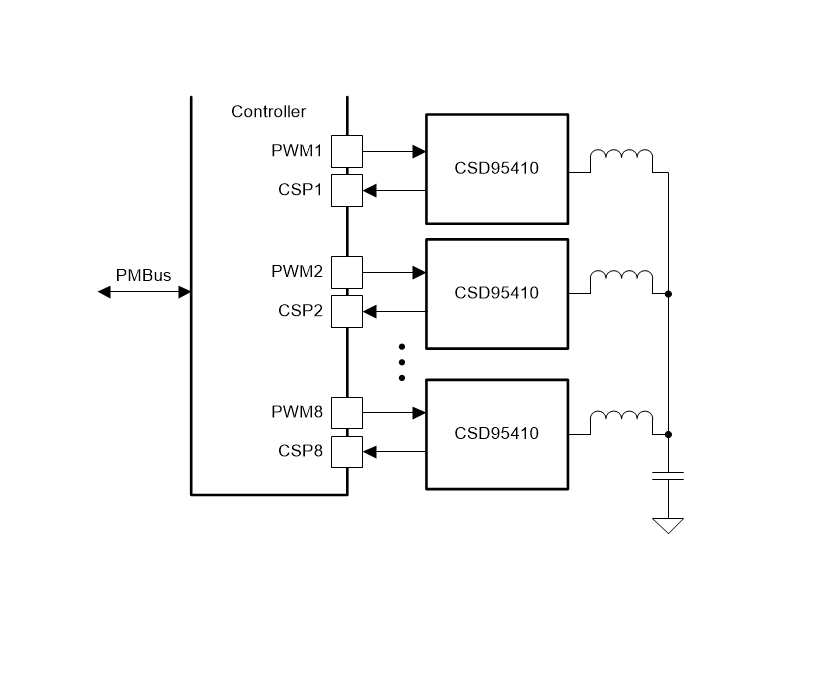

方框图

封装
1. 核心特性

  • 高性能参数‌:支持90A峰值连续电流,30A负载下系统效率>95%,工作频率高达1.75MHz
  • 集成化设计‌:包含驱动IC与功率MOSFET,集成二极管仿真、温度补偿双向电流检测、模拟温度输出及故障监控功能
  • 兼容性‌:支持3.3V/5V PWM信号,三态PWM输入,内置自举开关
  • 封装优化‌:5mm×6mm QFN封装,超低电感设计,顶部散热增强,符合RoHS标准

2. 典型应用

  • 多相同步降压转换器(高频/大电流场景)
  • 负载点DC-DC转换器
  • 内存/显卡供电
  • 台式机/服务器VR12.x/VR13.x/VR14.x Vcore供电

3. 技术亮点

  • 电流/温度检测‌:高精度集成传感器简化系统设计
  • PCB优化‌:提供推荐焊盘布局(6.2节)和钢网开孔方案(6.3节),支持行业标准兼容设计(6.4-6.5节)
  • 保护机制‌:优化死区时间防止直通,ESD防护设计
