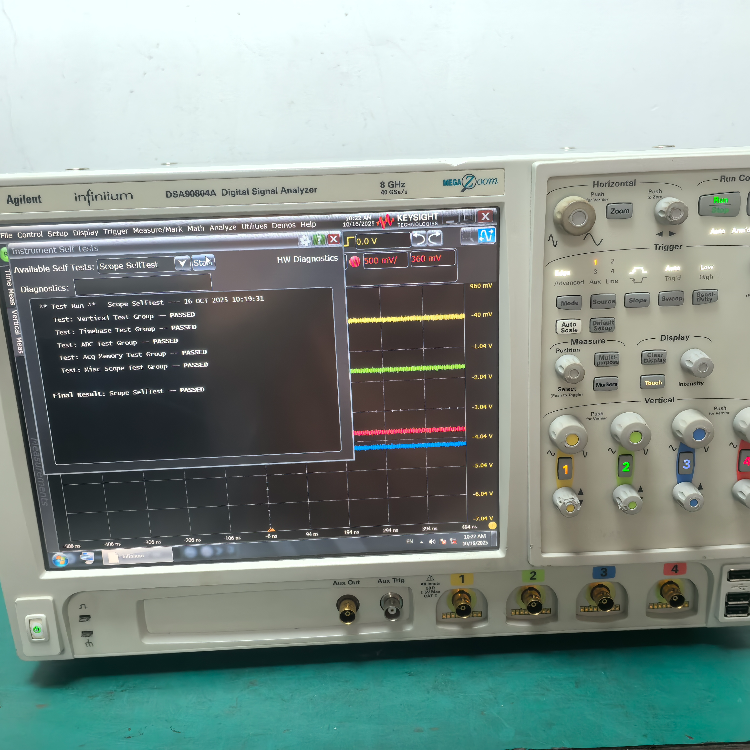

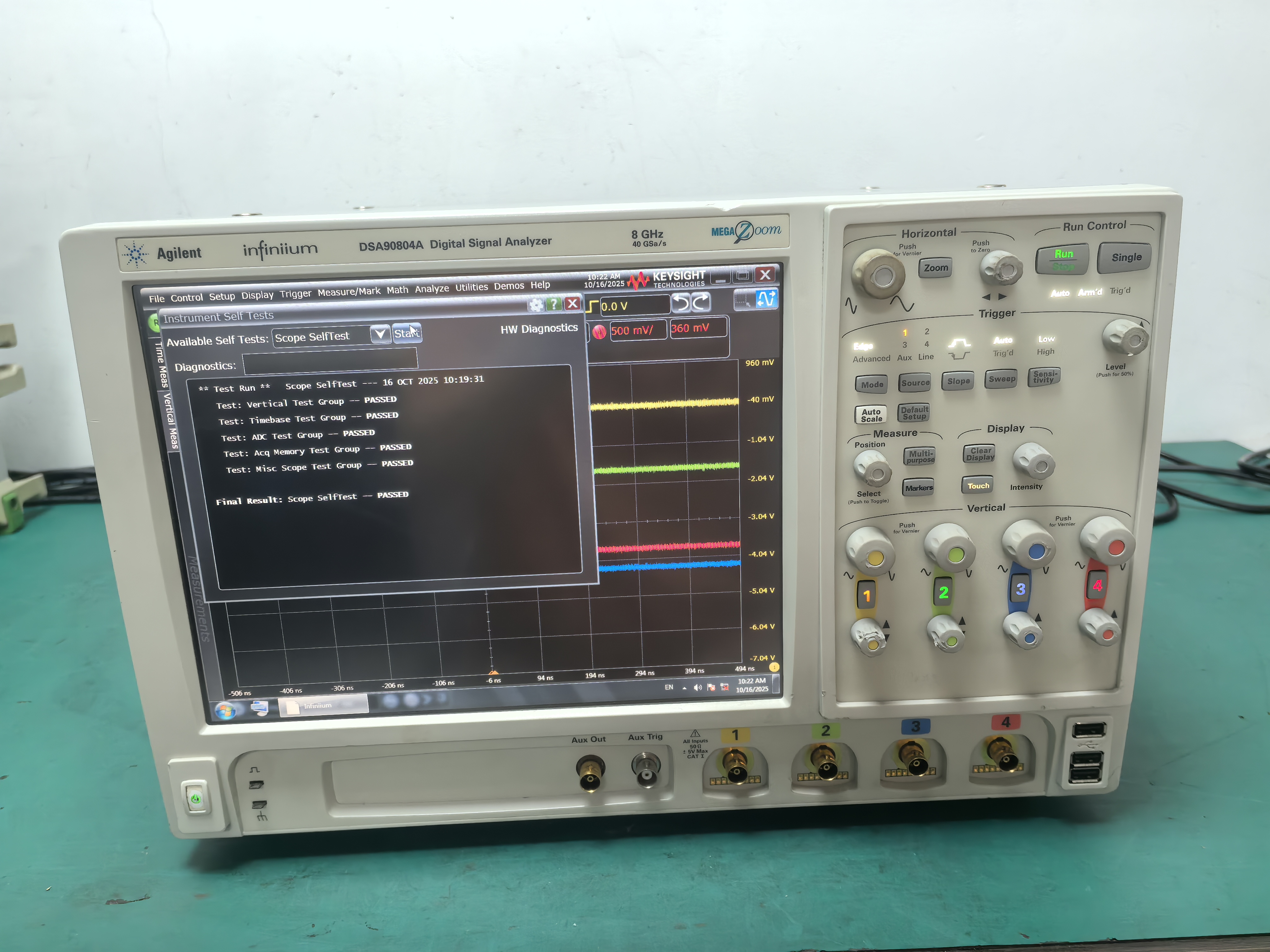

安捷伦DSA90804A示波器/DSA90804A数字信号分析仪
安捷伦DSA90804A示波器/DSA90804A数字信号分析仪
DSA90804A 是是德科技（原安捷伦）Infiniium 系列的高性能数字信号分析仪（示波器），主打高速串行信号的时域 / 频域分析，是 10G 以太网、PCIe 等高速数字系统测试的核心设备。
一、核心技术参数
| 参数类别 | 具体内容 |
|---|---|
带宽与通道 | 8GHz（可升级至 13GHz），4 个模拟通道，支持多通道同步测量 |
采样与存储 | 单通道 40GSa/s 采样率，4 通道同时工作时 20GSa/s；每通道标配 50Mpts 存储深度，可升级至 1Gpts |
信号性能 | 100mV/div 时本底噪声仅 2.22mV（业界低水平）；10%-90% 上升时间典型值 54ps |
波形捕获率 | 最高 1,000,000 wfms/s，可快速捕捉信号异常 |
接口配置 | 标配 GPIB、以太网、USB；兼容 InfiniiMax II 探头系统，支持多种测试夹具 |
二、核心功能亮点

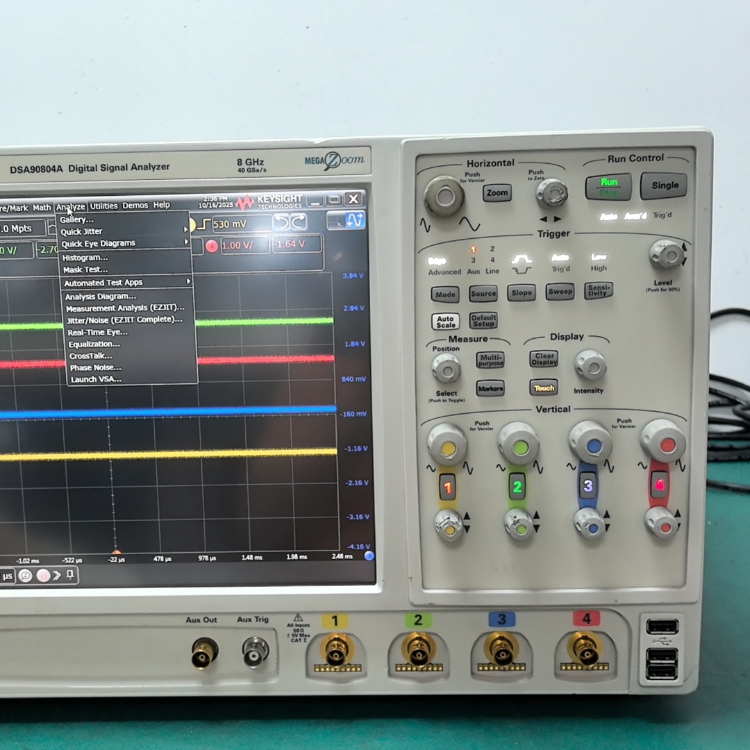

高速串行信号全流程测试内置 SDA（串行数据分析）、EZJIT + 软件，可直接测量眼图、抖动（Tj/Rj 分离）、误码率等参数，适配 10G 以太网、PCIe 2.0 等高速协议的合规性验证。
硬件加速去嵌入自动补偿探头、夹具的信号损耗，还原被测件真实波形，避免测试链路引入的误差，适合高速 PCB、连接器的信号完整性分析。
多协议合规性测试预装有 30 + 种行业标准测试软件（如 SATA 6G、HDMI、DDR3），可一键生成合规性报告，缩短产线测试时间。
低噪声与深存储低本底噪声保障小信号测量精度；1Gpts 深存储可完整记录长时间信号（如 1 秒 @40GSa/s 采样率），便于分析偶发故障。
三、应用场景
- 高速数字系统调试：测试 10G 以太网、PCIe 等总线的眼图、抖动，优化信号完整性；
- 半导体器件验证：分析高速芯片 I/O 信号特性，验证高频下的性能稳定性；
- 消费电子产线测试：批量检测 HDMI、USB 3.0 等接口的信号质量，保障产品合规性；
- 射频信号分析：联合时域 / 频域分析射频器件的信号特性。
四、物理与环境参数
- 尺寸：约 442mm×272mm×559mm（宽 × 高 × 深）；
- 净重：约 22kg（不同配置略有差异）；
- 工作温度：+5°C 至 + 45°C，湿度 10%-80%（无冷凝）。
