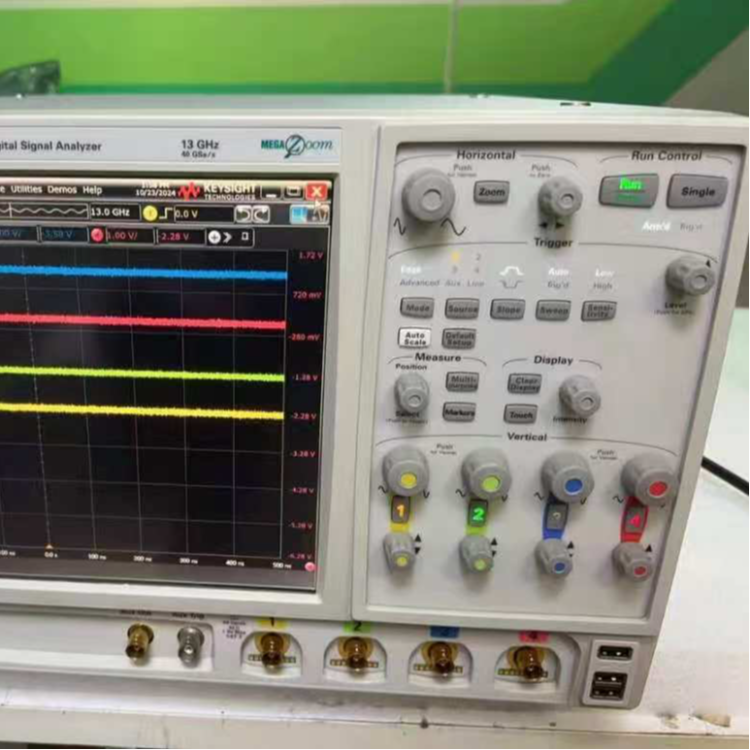

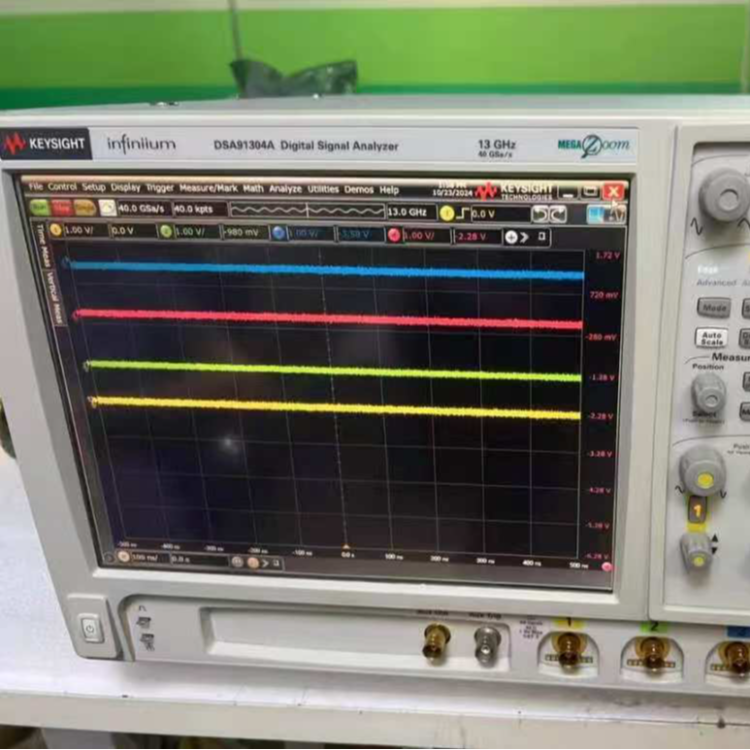

是德DSA91304A示波器DSA91304A 高性能数字信号分析仪
是德DSA91304A示波器DSA91304A 高性能数字信号分析仪
DSA91304A 是是德科技 Infiniium DSA90000A 系列的13GHz 高性能数字信号分析仪（示波器），专为 10G 以太网、PCIe 2.0、USB 3.0 等高速串行总线的信号完整性与时域 / 频域分析设计，核心优势是低噪声、高采样率与硬件加速去嵌入，适合研发与产线合规性测试。以下是其完整信息：
一、核心技术参数（精准版）
| 参数类别 | 具体规格 |
|---|---|
带宽与通道 | 13GHz（硬件带宽，可升级至 33GHz）；4 个模拟通道，支持 4 通道同步 13GHz 带宽测量 |
采样率 | 单 / 2 通道 40GSa/s；4 通道同步 20GSa/s（部分资料误标为 40GSa/s，以官方手册为准） |
存储深度 | 每通道标配 50Mpts，可升级至 1Gpts（DSA 系列区别于 DSO 系列的 20Mpts 标准） |
信号性能 | 100mV/div 本底噪声 3.37mVrms，50mV/div 时 1.73mVrms；10%-90% 上升时间典型值 34ps；抖动测量下限 < 100fs |
波形捕获率 | 最高 1,000,000 wfms/s，InfiniiScan 智能触发快速捕捉毛刺 / 欠幅等异常 |
触发能力 | 3 级序列触发（2 级硬件 + 1 级软件），支持边缘、脉冲、码型、串行总线、眼图、抖动等 1000 + 触发组合 |
二、输入通道与分析能力
- 输入通道：4 个模拟通道 + 1 个外部触发；输入阻抗 50Ω/1MΩ（软件切换），50Ω 时 1.3pF，1MΩ 时 12pF；50Ω 模式最大输入 ±5V，1MΩ 模式 ±400V（CAT I）；垂直灵敏度 2mV/div–10V/div，8 位分辨率（可增强至 12 位）。
- 核心分析功能
- 标配 SDA 串行数据分析、EZJIT + 抖动分析（Tj/Rj 分离），支持眼图、误码率、 bathtub 曲线测量。
- 硬件加速 S 参数去嵌入，自动补偿探头 / 夹具损耗，还原真实波形。
- 30 + 行业标准测试包（如 10G 以太网、PCIe 2.0、SATA 6G、HDMI 2.0），一键生成合规报告。
- 支持 PRBS^23 抖动分析，适配 8.5Gb/s 及以下数据速率的实时 Tj/Rj 表征。
三、物理与环境参数
- 尺寸：442mm×272mm×559mm（宽 × 高 × 深，不含把手）。
- 重量：净重约 22kg，运输重量约 30kg（标准配置）。
- 工作条件：温度 + 5°C 至 + 45°C，湿度 10%–80%（无冷凝）；电源 100–240V AC，50/60Hz，最大功耗 600VA。
- 接口：GPIB、10/100/1000BASE-T 以太网、USB 2.0（前 2 后 2），兼容 InfiniiMax II 有源 / 差分探头系统。
四、应用场景与选型建议
- 典型应用：高速数字总线（PCIe 2.0、10G 以太网、USB 3.0、DDR3）的眼图 / 抖动 / 误码率测试；半导体 I/O 信号完整性分析；消费电子产线批量合规性检测；射频信号时域 - 频域联合分析。
- 选型提示：若需更高采样率（如 80GSa/s）或 2Gpts 存储，可考虑升级至 DSAX91304A（X 系列），但 DSA91304A 性价比更高，适合 8.5Gb/s 及以下速率的主流高速测试场景。
