简介

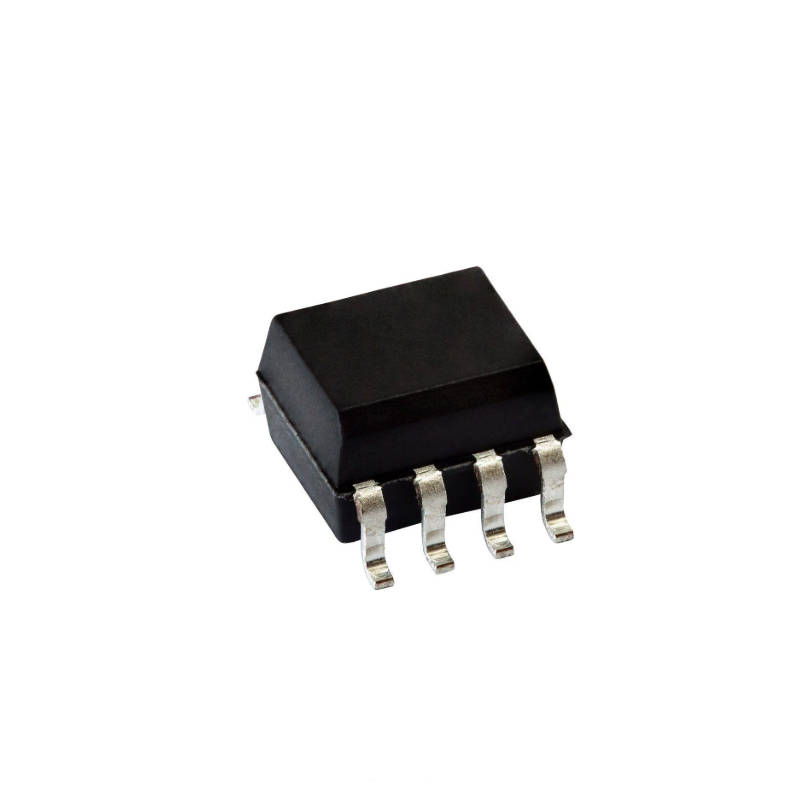

今天我要向大家介绍的是 ABroadcom 的光耦——HCPL-0453。它是一款采用8引脚小外形（SO-8）封装的工业级、高共模抑制（CMR）高速数字光耦。它被设计用于在输入和输出之间提供最大程度的交流与直流电气隔离，能够在 0°C 至 +70°C 的推荐工作温度范围内稳定工作。为了满足工业应用中极高地环路或感应噪声环境的需求，它采用了光电二极管和集成光探测器分离连接的独特设计，通过减小基极-集电极电容将速度提升至传统光晶体管耦合器的一百倍，符合 UL1577、CSA 以及 IEC/EN/DIN EN 60747-5-5（选项060）等全球安全标准。
主要特性
宽温工作范围：支持 0°C 至 +70°C 的推荐工作温度范围，SO-8封装最高工作温度可达 100°C，确保系统无忧运行。
高速低延迟：支持高达 1 MBd 的数据传输速率，典型传播延迟低至微秒级（随负载电阻变化）。
高共模抑制（CMR）：在 VCM = 1500V 时，最低共模瞬态抗扰度达到 15 kV/μs。
高绝缘耐压：提供 3750 Vrms/1 min（UL1577认证）的高隔离耐压标准；配合选项060可提供 VIORM = 560 V peak 的高绝缘标准。
低功耗设计：标准 16 mA 的 TTL 灌电流足以提供驱动 1个 TTL 负载和 5.6 kΩ 上拉电阻的输出电流；支持 4.5V 至 5.5V 的 TTL 兼容供电电压。
开路集电极输出：采用开路集电极输出配置，便于灵活匹配各类逻辑电平。
应用
高电压绝缘
视频信号隔离
电机驱动中的功率晶体管隔离
线路接收器
开关电源（SMPS）中的反馈元件
高速逻辑接地隔离（TTL/TTL、TTL/CMOS、TTL/LSTTL）
替代脉冲变压器
替代慢速光晶体管隔离器
模拟信号接地隔离
