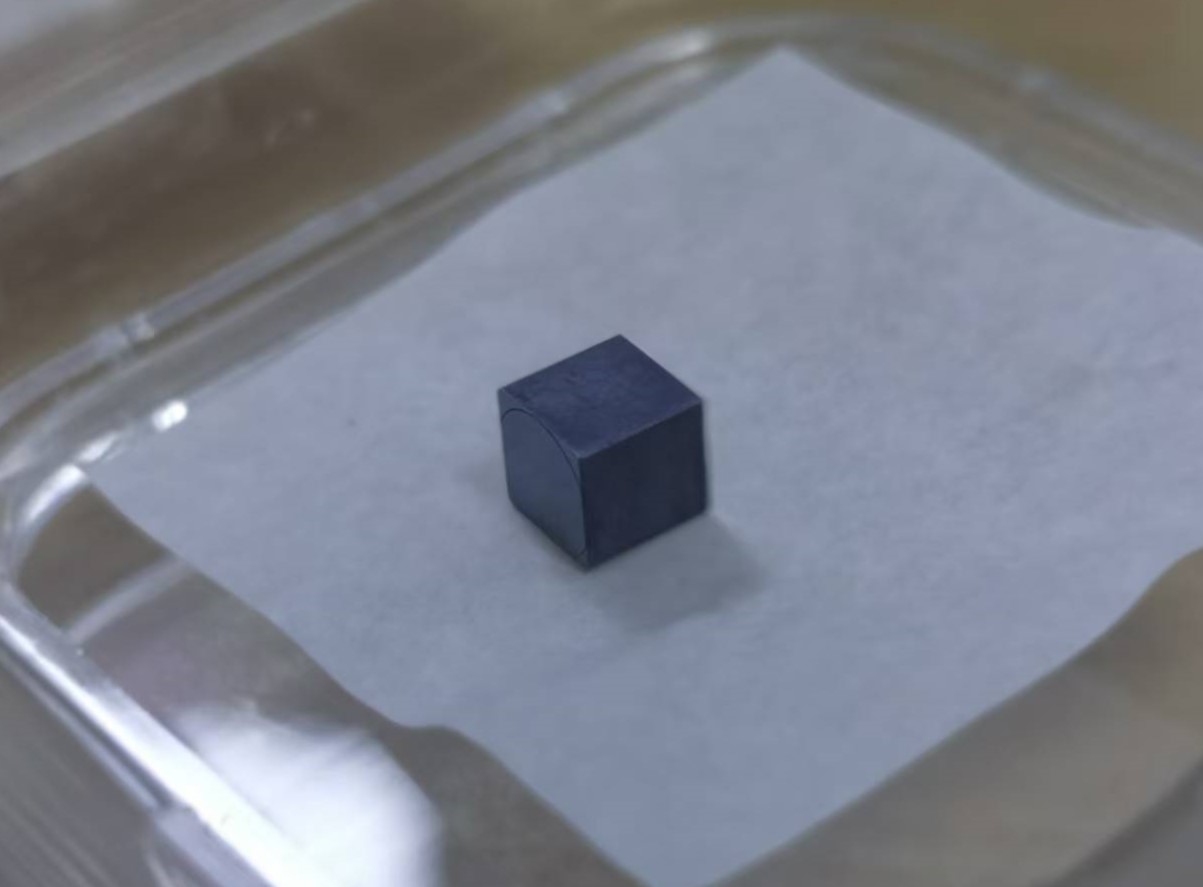

GaAs晶体 太赫兹晶体 砷化镓晶体
砷化镓 (GaAs) 晶体具有一系列独特的物理和电子特性，使其在电子和光电子器件中得到广泛应用砷化镓 (GaAs) 晶体具有一系列独特的物理和电子特性，使其在电子和光电子器件中得到广泛应用。
1. **能带结构**
- **直接带隙**：GaAs是一种直接带隙半导体，带隙宽度约为1.42 eV（在300 K下）。这一特性使其在发光二极管 (LEDs) 和激光二极管中得到广泛应用，因为直接带隙半导体更有效地发射光子。
2. **高电子迁移率**
- **电子迁移率高**：GaAs的电子迁移率约为8500 cm²/V·s，这比硅（Si）的迁移率高出几倍。这使得GaAs在高速电子器件（如微波和毫米波器件）中非常有用。
3. **高频性能**
- **高频特性优越**：由于其高电子迁移率和低电容效应，GaAs器件在高频操作（如微波和毫米波频段）中具有卓越的性能，常用于移动通信和卫星通信设备中。
4. **光电性能**
- **光电探测器**：GaAs在光通信领域中的应用广泛，包括光电二极管和光电探测器，尤其是在红外波段（0.8到0.9微米）的应用中效果显著。
- **太阳能电池**：GaAs的高效率使其成为高性能太阳能电池的理想材料，尤其是在卫星和空间应用中。
5. **热导率与散热性能**
- **热导率中等**：虽然GaAs的热导率（约为0.46 W/cm·K）低于硅，但仍足以在许多高功率应用中使用，特别是在与良好的散热设计结合使用时。
6. **化学稳定性**
- **化学稳定性好**：GaAs在室温下具有良好的化学稳定性，不易氧化，适合在苛刻环境下工作。
7. **制造工艺**
- **易于掺杂**：GaAs易于通过掺杂来控制其电学性能，使其可以精确地调节为n型或p型半导体。
- **易于集成**：GaAs晶体可以与其他材料（如AlAs）组成多层结构，如异质结场效应晶体管（HEMTs）等，广泛应用于高性能集成电路中。
8. **应用领域**
- **微波和射频器件**：GaAs广泛用于制造微波单片集成电路 (MMICs)、射频功率放大器和低噪声放大器等器件。
- **光电子器件**：如激光二极管、发光二极管 (LEDs)、光电二极管等。
- **光纤通信**：在高速光纤通信系统中，GaAs基器件发挥着重要作用。
9. **材料局限性**
- **脆性**：GaAs相对较脆，不如硅耐机械应力。
- **成本较高**：GaAs材料和制造工艺成本相对较高，这限制了其在一些大规模集成电路中的应用。
这些特性使GaAs成为高性能电子和光电子器件中的重要材料，尤其是在要求高速、效率和光发射性能的应用中。
太赫兹晶体应用
研究人员使用泵浦波长为1.8 μm的改良倾斜脉冲前沿方案，在砷化镓（GaAs）晶体中通过光整流实现了太赫兹（THz）波的生成，能量转换效率为0.05%。测量到的THz脉冲的光谱范围为0.1至3 THz，确认了在半绝缘〈110〉切割的GaAs块状晶体中，泵浦光和THz脉冲在几毫米（>20 mm）范围内具有良好的宽带相位匹配。研究结果还表明，通过使用带宽更窄的泵浦光源，泵浦到THz的转换效率可以进一步提高。
