简介

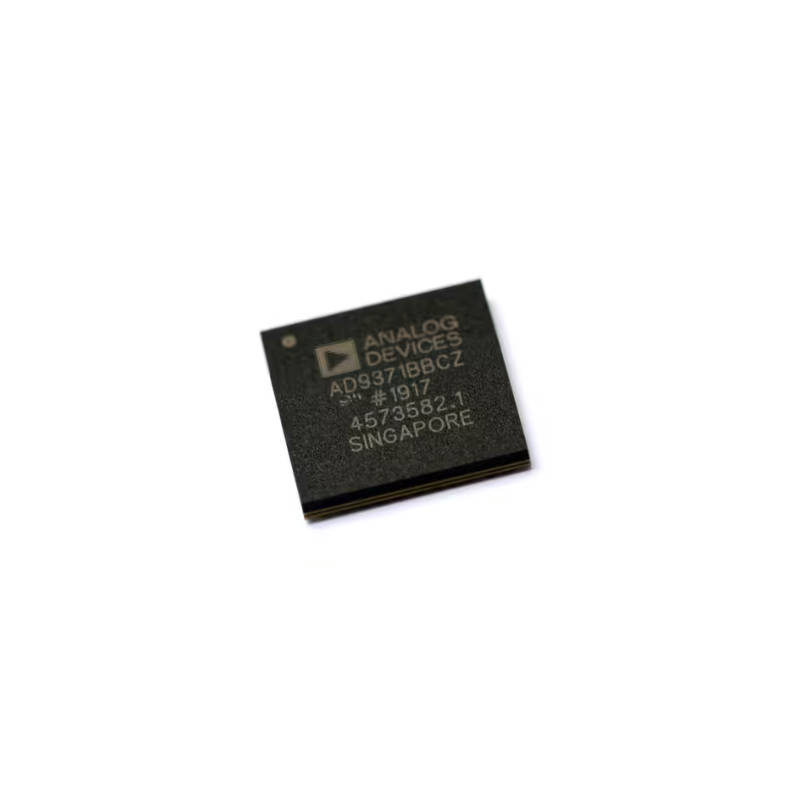

AD9371BBCZ 是一款高度集成直接变频射频收发芯片，专为 3G/4G 蜂窝基础设施、宽带无线传输设备设计，器件采用 12mm×12mm 196 球 CSP-BGA 封装，单芯片整合完整射频收发通路、片内数字校正单元、独立小数 N 锁相环与标准化高速数字接口，是 FDD、TDD 双制式无线设备的主流射频前端方案。
从射频通道布局来看，芯片内置四路功能独立射频通路，硬件架构完全面向基站设备需求设计。双通道差分发射通道（Tx1/Tx2）支持最高 100MHz 信号带宽，专为数字预失真校正预留 250MHz 扩展合成带宽；双通道主接收通路（Rx1/Rx2）可调带宽区间为 8MHz~100MHz，适配多载波 LTE 通信；两路差分观测接收通道（ORx）带宽可达 250MHz，专门采集功放输出信号，实现实时 DPD 失真补偿；三路嗅探接收通道（SnRx）带宽上限 20MHz，用于空口频谱监测，工作频率上限限制为 4GHz，区别于其余通路 300MHz~6GHz 的全域调谐范围。
本振与时钟系统实现全片内集成，Tx、Rx、ORx、时钟分别搭载独立小数 N PLL，VCO、环路滤波元件无需外部搭建，1.5GHz~3GHz 频段频率步进仅 2.3Hz，700MHz 载波 1MHz 偏移相位噪声低至 - 133dBc，同时支持 600MHz~8GHz 外部差分 LO 输入，灵活适配外部高精度本振方案。电源采用多轨分级供电架构，内核、JESD 串行电路标准 1.3V，射频模拟模块 1.8V，3.3V 专用 GPIO 独立供电，FDD 模式双通道收发 + ORx 同时工作时整机典型功耗 4.86W，单接收模式功耗仅 2.7W，兼顾高性能与整机功耗控制。
总之，AD9371BBCZ 凭借 300MHz~6GHz 超宽调谐区间、四路功能差异化射频通路、集成 DPD 观测链路与全片内校正电路，在单芯片内完整实现蜂窝通信射频前端全部功能。其全部射频、数字、功耗指标均经过原厂全温、全频段实测标定，数据可通过官方数据手册复现验证，高度集成、标准化接口、双工兼容的核心特性，大幅降低宽带无线基础设施的硬件设计、调试与量产成本，长期作为 4G 通信基站、宽带微波传输设备的主流射频收发解决方案。
电气特性
射频频段 300MHz~6GHz（SnRx 最高 4GHz），Tx/ORx 带宽 250MHz，Rx 8~100MHz，SnRx 20MHz
双路发射，增益 0~42dB，输出 4~7dBm，OIP3 25~27dBm
双路主接收，NF 12~18dB，IIP3 20~22dBm，最大输入 - 14dBm
两路 ORx 反馈通道，增益 0~18dB，Tx 至 ORx 隔离 70dB
三路 SnRx 侦听通道，增益 0~52dB，最低噪声 5dB，输入上限 - 26dBm
集成小数 N 本振，最小步进 2.3Hz，相位噪声优异
多电压供电，FDD 整机功耗最高 4.86W
支持 JESD204B 高速接口与 SPI 控制，自带辅助 ADC/DAC
