高密度光纤配线架面板规格书
一、产品概述
高密度光纤配线架面板（ODF 单元 / 熔接盘）是专为数据中心、运营商机房、企业网络设计的光纤管理单元，用于实现光纤的熔接、端接、分配与保护，具备高集成度、低损耗、易维护的特点，适配 19 英寸标准机架，可兼容 SC/LC/FC 等多种接口，满足不同场景的高密度布线需求。
二、核心技术参数
表格
| 项目 | 参数说明 |
|---|---|
适用标准 | YD/T 778-2006《光纤配线架》、GB/T 39564.2-2020、IEC 61300-2 |
结构形式 | 抽屉式 / 抽拉式单元盘，19 英寸标准机架适配 |
常规容量 | 12 芯 / 24 芯（单盘）；机架整体 1U-48/96/144 芯、2U-192 芯、4U-576 芯 |
接口类型 | SC 双工 / 单工、LC 双工、FC，支持 UPC/APC 端面 |
插入损耗 | ≤0.3dB（单模）、≤0.4dB（多模） |
回波损耗 | ≥45dB（UPC 单模）、≥60dB（APC 单模） |
工作温度 | -20℃ ~ +60℃ |
存储温度 | -40℃ ~ +70℃ |
相对湿度 | ≤93%（无冷凝） |
插拔寿命 | ≥500 次（适配器接口） |
阻燃等级 | UL 94V-0（塑料件） |
适配光纤 | 单模 / 多模（OM1/OM2/OM3/OM4）光纤，外径 0.9~3.0mm |
外形尺寸（单盘） | 约 483mm（宽）×250mm（深）×45mm（高）（兼容标准 19 英寸机架单元） |
三、产品结构与材质

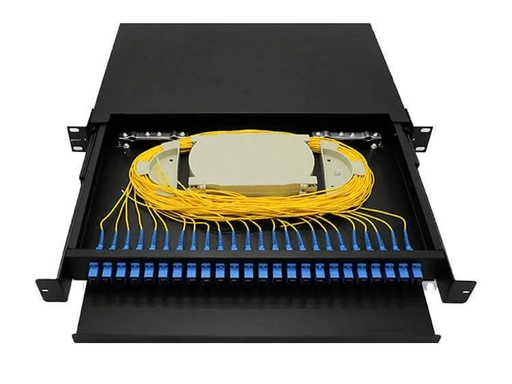

- 外壳 / 底座：ABS/PC 阻燃工程塑料（如图片中的绿色单元盘），强度高、抗老化、耐腐蚀，带光纤盘绕导纤结构，保护光纤曲率半径≥30mm。
- 适配器面板：金属 / 塑料面板，模块化接口设计，支持快速更换适配器，面板表面静电喷塑处理，防锈防刮。
- 熔接保护：内置光纤熔接保护套固定槽，可容纳热缩管 / 冷接保护件，防止熔接点断裂。
- 标识系统：预留端口编号标识位，支持标签管理，便于光路调度与维护。
- 安装结构：带导轨 / 卡扣式安装，适配标准机架抽屉单元，可轻松抽拉维护，无需拆卸整体机架。
四、性能指标
表格
| 性能项目 | 技术要求 |
|---|---|
| 机械稳定性 | 适配器轴向拉力≥10N，光纤无位移、无断裂 |
| 抗冲击性能 | 10N 冲击力作用下，结构无变形、接口无损坏 |
| 抗振动性能 | 10~55Hz，振幅 0.75mm，振动 2h 后，光损耗变化≤0.1dB |
| 耐盐雾性能 | 48h 盐雾试验后，金属件无腐蚀，功能正常 |
| 光纤盘绕保护 | 盘纤半径≥30mm，光纤无明显应力、微弯损耗≤0.05dB |
五、接口与配置说明

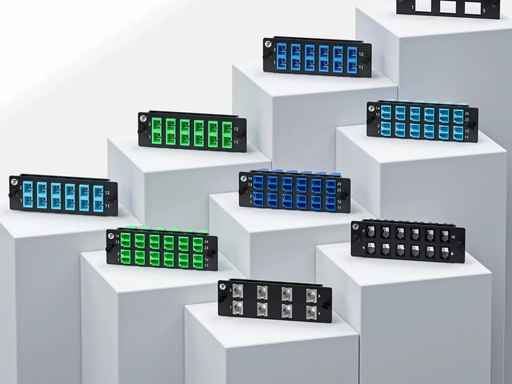

- SC 接口配置：单盘可配置 12/24 芯 SC 适配器，单模 / 多模可选，蓝色（单模）/ 水绿色（多模 OM3/OM4）适配器区分。
- LC 接口配置：双工 LC 适配器可实现更高密度，1U 机架最大支持 96~144 芯 LC 接口，适配 40G/100G 高速传输场景。

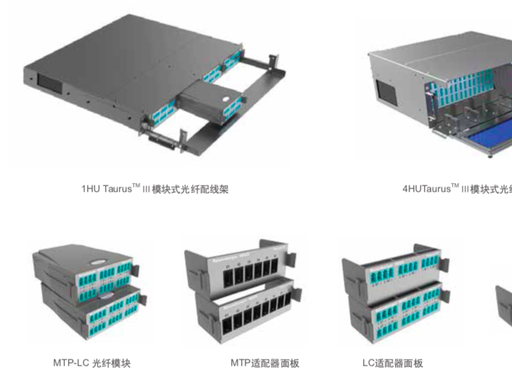

- MPO/MTP 高密度扩展：部分型号支持 MPO 模块盒，1U 机架可实现 384~576 芯超高密度，满足数据中心主干布线需求。
- 端面类型：默认 UPC 端面，APC 端面（斜 8°）可选，适配广电、无源光网络（PON）场景。
六、安装与维护要求
- 安装环境：需在干燥、无尘、温度 - 20℃~+60℃的机房内安装，避免强电磁干扰与腐蚀性气体。
- 光纤熔接：光纤熔接后需套入热缩保护管，固定在盘纤槽内，盘纤半径不得小于 30mm，避免光纤弯折断裂。
- 端口清洁：插拔跳线前需用光纤清洁笔擦拭适配器端面，防止灰尘导致插入损耗增大。
- 扩容维护：支持在线扩容，新增光纤可直接熔接至备用端口，无需中断现有业务链路。
- 标签管理：每个端口需粘贴清晰的光路编号标签，便于故障排查与链路调度。
七、应用场景
- 运营商机房：骨干网、城域网、接入网光纤配线管理。
- 数据中心：IDC/EDC 高密度布线、服务器与交换机之间的光路分配。
- 企业网络：园区网、办公楼宇的光纤汇聚与终端接入。
- 安防监控：大型监控系统的光纤传输链路集中管理。
八、包装与附件
- 产品本体：高密度配线架单元盘 / 面板 1 个。
- 附件：安装螺丝、盘纤扎带、熔接保护套、端口标签纸、说明书。
- 包装：防静电防潮包装，防震泡沫保护，防止运输过程中损坏。
九、注意事项
- 光纤为脆性材料，安装与维护过程中严禁过度弯折、拉扯光纤。
- 适配器端面严禁用手直接触摸，避免油污、灰尘污染影响传输性能。
- 长期不使用的端口需安装防尘帽，防止灰尘进入导致性能下降。
- 安装时需确保机架接地良好，避免静电损坏光纤端面。
