英集芯 IP6806 是一款高集成度、兼容 WPC Qi v1.2.4 标准的5W/7.5W/10W 无线充电发射端 SoC 芯片，主打中小功率无线充方案，外围极简、成本低。
一、核心定位与基本参数
芯片类型：无线充电发射端控制 SoC
兼容标准：WPC Qi v1.2.4
功率范围：5W（标准）、苹果 7.5W、三星 10W
输入电压：4.5V–12V（耐压 16V）
PWM 频率：110kHz–205kHz（步进 0.25kHz）
静态电流：约 10mA
系统效率：典型 79%
封装：5mm×5mm QFN32（0.5mm pitch）

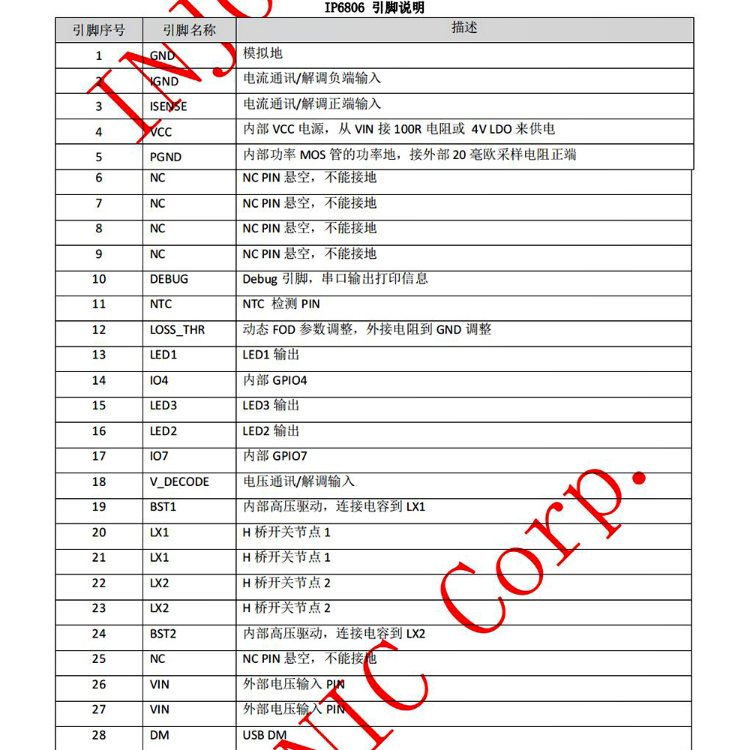

二、关键集成与功能
高度集成
内置全桥 NMOS 驱动 + 全桥功率 MOS，无需外置驱动芯片
集成电压 / 电流两路 ASK 解调，实现与接收端通信
外围仅需约 14 个无源器件 + 线圈，BOM 成本大幅降低
智能功率控制
Analog Ping 检测接收端，建立通信后启动功率传输
PID 算法动态调频，实现恒功率 / 恒压 / 恒流控制
支持DPM 动态功率管理，适配低功率 USB 电源（5V/500mA）
支持快充输入请求（QC/PD 等）
安全与异物检测（FOD）
静态 + 动态双重 FOD，识别金属异物（识别率 > 99%）
输入过压 / 过流 / 欠压保护
过温保护（OTP）
满电自动停止传输
其他特性
支持 A11/A11a 线圈
最多 3 路 LED 状态指示
兼容 NPO/CBB 电容
工作温度：-40℃～+105℃
三、典型应用场景
手机无线充电板 / 底座（5W/7.5W/10W）
移动电源内置无线充模块
智能家居：台灯、音箱、闹钟等带无线充
车载无线充电支架
TWS 耳机充电盒、智能手表充电底座
四、方案优势
集成度高：单芯片实现发射端全功能，PCB 面积小
成本低：外围元件少，BOM 精简
兼容性好：覆盖主流手机快充协议
开发快：成熟参考设计，快速量产
