一般说明
FS2450 是一个高频，同步，整流，降压，开关模式转换器内部功率 MOSFET。
它提供了一个非常紧凑的解决方案，以实现 1.5A 的峰值输出电流在广泛的输入
电源范围内，具有优良的负载和线路调节 PW2312 需要最少数量的现成外部组
件，可在节省空间的 SOT23-6 包。
特征
⚫ 宽 4V 至 30V 工作输入范围
⚫ 1.2A 连续输出电流
⚫ 1.4MHz 开关频率
⚫ 短路保护模式
⚫ 内置过流限制
⚫ 内置过电压保护
⚫ 力模式 PWM
⚫ 内部软启动
⚫ 200mΩ /150mΩ低 RDS（ON）内部功率金氧半电晶体
⚫ 0.8V 输出可调
⚫ 不需要肖特基二极管
⚫ 综合内部补偿
⚫ 热关机
⚫ 提供 SOT23-6 套装
⚫ -40° C 至+85° C 温度范围
应用
⚫ 闭路电视摄像机
⚫ 平板电视和显示器
⚫ 电池充电器
⚫ 分布式电力系统

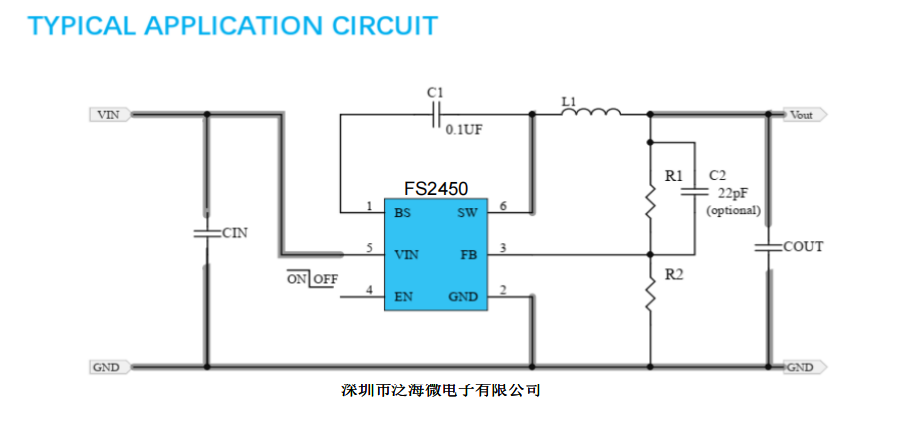

典型应用电路
输出电压可调，L1 推荐 2.2-4.7UH， CIN 推荐 47-220uF 同时并联 0.1uF， COUT 建议 22uF 两个并联
注：
（1） 超过这些额定值可能会损坏设备。
（2） 不能保证设备在其工作条件外正常工作
功能描述
FS2450是一种电流模式降压型 DC/DC 转换器，可提供优良的瞬态特性响应没有额外的外部
补偿组件。此设备包含内部低电阻，高压功率 MOSFET，并在高 1.4MHz 工作频率下工作
确保紧凑、高效的设计，具有出色的交直流性能。
误差放大器
误差放大器将 FB 引脚电压与内部 FB 基准（VFB）进行比较，并输出 a 电流与两者之差成正
比。该输出电流随后用于充电或放电内部补偿网络，这是用来控制功率 MOSFET 电流。优化
后的内部补偿网络使外部元件的数量和简化了控制回路设计。
内部软启动
软启动是为了防止变频器输出电压在启动。当芯片启动时，内部电路产生一个软启动电压
（SS）上升从 0V 到 0.807V。当低于内部参考（REF）时， SS 覆盖 REF，因此错误发生放大器
以 SS 为基准。当 SS 高于 REF 时， REF 恢复控制。时间就是时间内部**为 1.2ms。
过电流保护和短路
当电感器电流峰值超过设置电流限制阈值。同时，输出电压开始下降，直到 FB 低于欠电压
（UV）阈值，通常低于参考值 25%。一旦一个紫外线被触发，就会进入打嗝模式以定期重
新启动部件。当输出为对地完全短路。平均短路电流大大降低，以减轻热并保护监管者。一
旦过电流情况出现，则退出 hiccup 模式远离的。
启动和关闭
如果 VIN 和 EN 都高于相应的阈值，则芯片启动。对比试块首先启动，产生稳定的参考电压
和电流，然后内部调节器启用。调节器为其余电路提供稳定的电源。三个事件可以结束芯片
下降： EN 低， VIN 低和热关机。在关闭程序中，信号首先阻塞路径以避免任何故障触发。
补偿电压和内部供电轨是然后拉下来。浮动驱动器不受此关闭命令的约束。
申请信息
设置输出电压
FS2450需要一个输入电容器、一个输出电容器和一个电感器。这些组件是对设备性能至关
重要。 FS2450为内部补偿，不需要外部元件实现稳定运行。输出电压可由电阻器编程分隔
线。
