简介

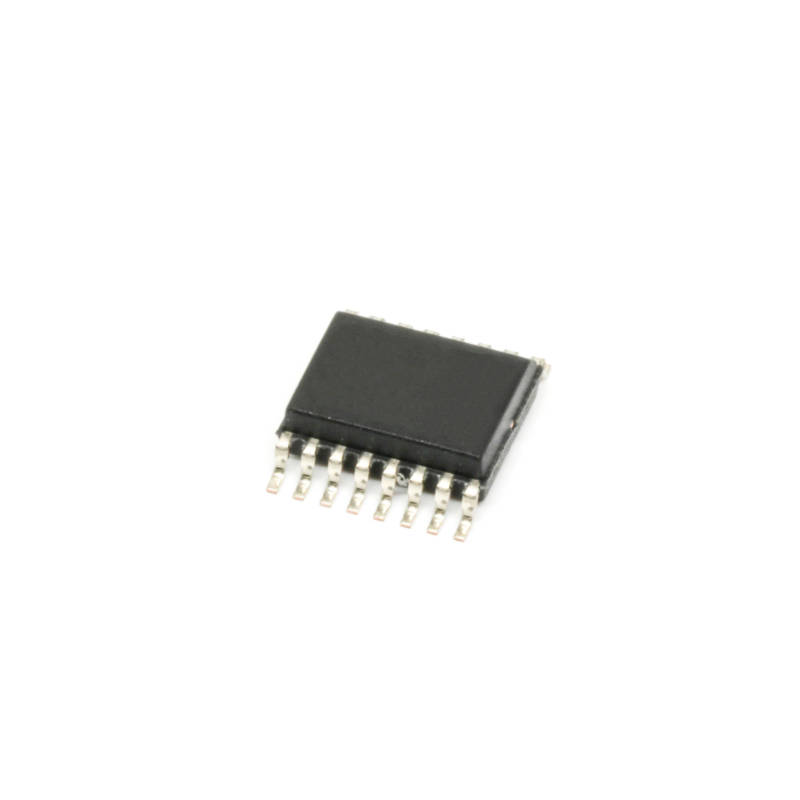

LTC1563-2IGN#PBF 是 ADI 旗下凌力尔特推出的工业级集成有源 RC 四阶巴特沃斯低通滤波器，采用无铅 SSOP-16 封装，专为替代复杂分立 RC 滤波电路设计，广泛用于高精度模拟信号调理场景。
该器件最大优势是设计极简，单位增益拓扑仅靠统一阻值电阻设定截止频率，计算公式\(R=10\mathrm{k}×256\mathrm{kHz}/f_C\)即可完成计算，无需搭配精密片外电容。高速模式下频率覆盖 256Hz~256kHz，借助官方 FilterCAD 工具最高可达 360kHz；低功耗模式带宽上限 25.6Hz，工作电流降低一个数量级，适配电池供电设备。电气性能十分稳定，截止频率典型误差 ±1.5%，失调电压仅 1.5mV、温漂 10μV/℃，25.6kHz 带宽噪声低至 36μVrms，轨到轨输出可充分利用 2.7~11V 宽电源动态范围，完全匹配 16 位 ADC 采集系统需求。
芯片功能灵活，更换不同阻值电阻可实现切比雪夫、带增益滤波等拓扑；两颗级联可组成八阶滤波器，阻带抑制能力大幅提升。硬件层面自带低功耗、关断双控制模式，关断静态电流仅 1μA；工业级型号工作温度覆盖 - 40℃~85℃，满足工业现场宽温使用要求。典型应用包含 ADC 前端抗混叠滤波、传感器信号平滑、通信波形重建、锁相环路等。
电气特性
供电：HS 3~11V、LP 2.7~11V，关断电流 1μA
频宽：HS 256Hz~256kHz，LP 256Hz~25.6kHz，精度 ±1.5%
输出：轨到轨，3V 供电输出高≥2.9V
失调：HS 典型 ±1.5mV，温漂 10μV/℃
噪声：25.6kHz 时 36μVrms，256kHz 时 60μVrms
阻带：2 倍 fc 衰减≥21.5dB，4 倍 fc≥46dB
负载：阻载≥10kΩ，容载＜30pF
温度：工业级 - 40℃~85℃，最大功耗 500mW
