电缆接地箱以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压，避免在护层中形成环流，可广泛应用于单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。
AZ-JD系列电缆接地箱包括AZ-ZJJD直接接地箱、AZ-BHJD保护接地箱和AZ-JHJD交叉互联保护接地箱等几种形式。接地箱均采用密封设计，安装使用简便，外型小巧美观。电缆接地箱安装在电缆金属护层与地之间，如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处用AZ-JHJD交叉互联接地箱接地。目前，AZ-JD系列电缆接地箱已广泛应用于全国电力、铁路系统，并取得了良好的运行经验。
二、型号说明及功能特点

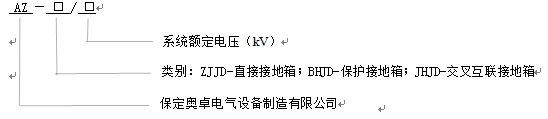

1、型号说明
2、功能特点
AZ-JD系列电缆接地箱连接于电缆护层与地之间。
直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。保护接地箱和交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。
保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。正常情况下，通过保护器的电流很小，是微安级；当电缆护层出现过电压时，保护器迅速投入运行，泄放电缆护层上的电荷，保护电缆安全运行。
三、技术参数
1、原理接线图
2、电缆护层保护器参数表
产品型号 | 适用电缆系统电压kV | 额定电压有效值kV | 持续运行电压有效值 kV | 标称放电电流kA | 直流参考电压U1Ma kV | 0.75U1mA下的泄漏电流µA | 标称放电电流下的残压(峰值）kV | 2000µs方波电流(幅值）A | 1.05Us下的局部放量pC | 4/10µs大电流冲击耐受(峰值）kA |
AZ-BHQ-24 | 24 | 2.8 | 2.24 | 5 | ≥4.0 | ≤30 | ≤7 | 200 | ≤14 | 65 |
AZ-BHQ-37 | 37 | 2.8 | 2.24 | 5 | ≥4.0 | ≤30 | ≤7 | 200 | ≤14 | 65 |
AZ-BHQ-35 | 35 | 2.8 | 2.24 | 10 | ≥4.0 | ≤30 | ≤7 | 400 | ≤14 | 100 |
AZ-BHQ-110 | 110 | 2.8 | 2.24 | 10 | ≥4.0 | ≤30 | ≤7 | 400 | ≤14 | 100 |
AZ-BHQ-220 | 220 | 4.0 | 3.2 | 10 | ≥5.8 | ≤30 | ≤10 | 600 | ≤14 | 100 |
硬度 邵氏A度 | 撕裂强度（kN/m） | 表面接角（。 ） | 击穿场强（MV/m） | 体积电阻率（Ω.cm） | 阻燃性 （级） | 耐漏电起痕 （级） |
52±2 | ≥25 | 106 | 25 | 158.6×10 | FH1 | 1A4.5 |
硅橡胶外套理化性能
四、使用条件
1、环境温度-45℃～+55℃；
2、海拔不超过4500m；超出4500m可根据实际情况特制；
3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃；
4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；
5、长期使用于异常条件，保护器需特别制作，定货时应说明。
五、使用须知
1、AZ-JD系列电缆接地箱是保护电缆护层的专用装置，避免雷击及感应过电压对电缆护层的危害。

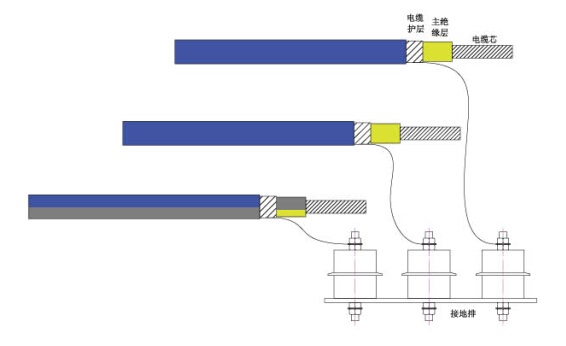

2、AZ-JD系列电缆接地箱安装于电缆护层与地之间，如图一所示。连接电缆截面积不小于40mm2 ，连接导线的绝缘水平不应低于所保护电缆外护层绝缘水平，且连接回路应尽可能短。装置须可靠接地。
3、本产品不能长期吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见电缆护层保护器参数表 。
4、作为可选项，本品可增设动作计数器。用户可根据需要选用，在订货时指明。
六、安装说明
产品安装时，先打开电缆接地箱的盖子，将连接电缆金属护套的引接线及接地线穿入电缆接地箱的进线管内，压接接线端子,套好热缩管，用螺栓连接接线端子；然后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封可靠；最后，盖上接地箱盖子，用螺钉拧紧密封。
七、订货须知
订货时请告知以下参数：
1、电缆的额定电压等级，或具体性能参数要求及订货数量；
2、电缆接地箱的类型、交货时间；
3、长期使用于异常条件，保护器需特别制作，订货时应说明。
