IP6825 是英集芯推出的高集成度无线充电发射端控制 SoC 芯片，主打5W 无线充电场景，适配 WPC Qi 标准，核心优势是极简 BOM、高可靠性与小型化，适合 TWS 耳机仓、智能穿戴、车载无线充等设备。
核心参数与特性

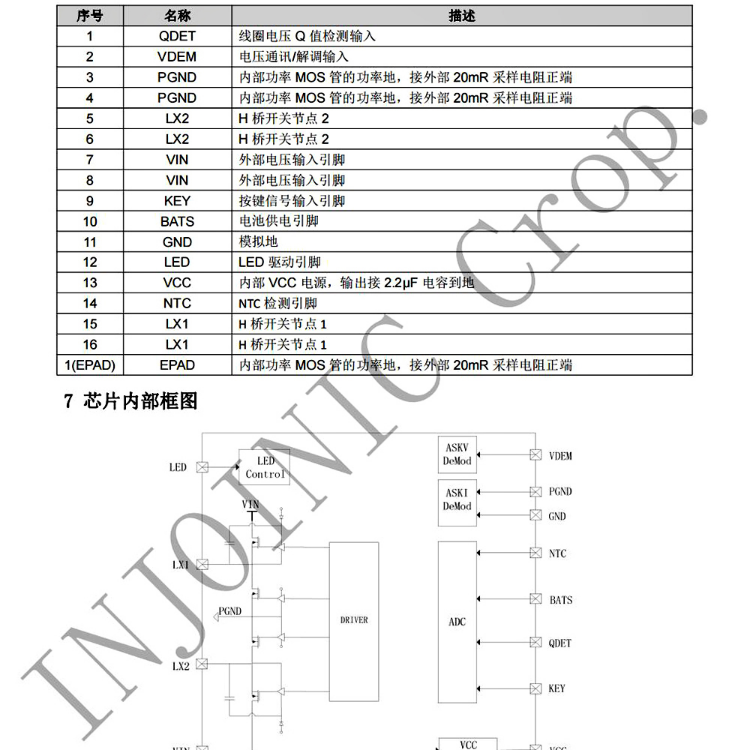

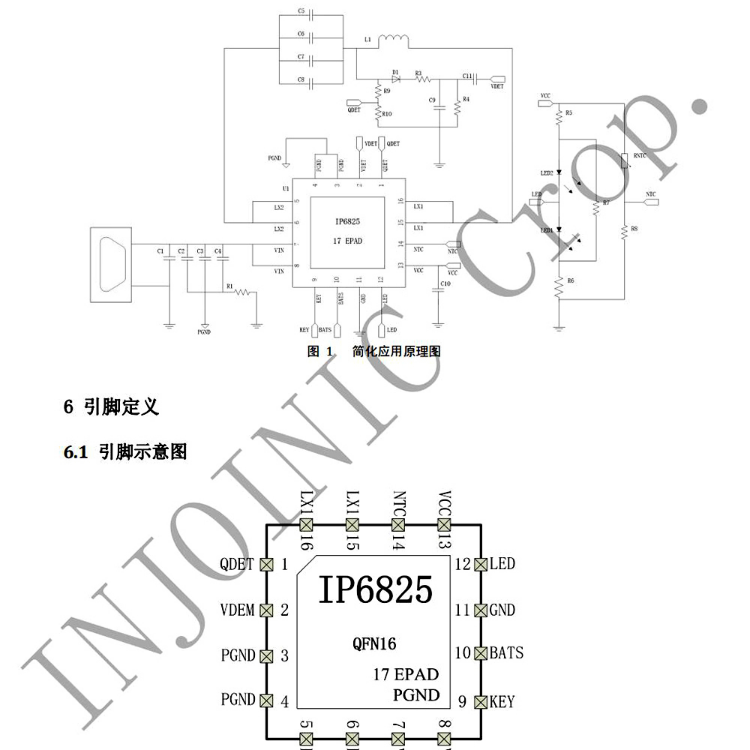

封装：QFN16（3mm×3mm×0.75mm）
输出功率：典型 5W（支持 5-15W 动态调整）
系统效率：实测高达 78%
静态电流：4mA
通信与控制：内置两路 ASK 解调、PID 算法
安全保护：静态 + 动态 FOD、过压 / 过流 / 过温、ESD 4kV
输入耐压：最大 16V
核心优势
集成度拉满：内置 NMOS 全桥驱动、功率 MOS、电压 / 电流两路 ASK 解调，外围元件仅需约 17 个，大幅降低 BOM 成本与设计复杂度。
安全可靠：双模式 FOD 异物检测（静态 + 动态），可识别直径 2mm 以上金属异物；搭配 NTC 过温保护，充电过程更安心。
适配灵活：支持 A11/A11a 线圈，兼容 5V 500mA 至 20V 1A 适配器，DPM 动态功率管理可应对输入功率不足场景。
调试便捷：支持 2 路 LED 状态指示（充电中 / 充满 / 异常），OTP 存储器支持单次烧录，方便固件升级与功能调试。
典型应用场景
TWS 耳机充电仓：微型封装适配狭小空间，低功耗设计延长仓体续航。
智能穿戴设备：如智能手表、手环的无线充电模块，兼顾体积与效率。
车载无线充：宽输入耐压适配车载电源，动态功率管理保证充电稳定。
小型无线充电底座：极简 BOM 降低成本，适合桌面、随身充电器等场景。
