AP4522 非隔离恒压驱动高精度5V默认输出 小家电电源芯片
消耗积分:0 |
格式:pdf |
大小:841.62 KB |
2026-08-10
概述
AP4522是一款高集成度低待机功耗的非隔离恒压驱动芯片。适用于降压型和升降压型电路。
AP4522芯片内部集成500V功率开关和采用开关式峰值电流模式控制的控制器以及VCC供电二极管以及续流二极管，无需外部环路补偿即可实现优异的恒压输出特性，极大的减小外围器件数量，节约了系统成本和体积。
AP4522在全电压输入范围内可以保证高精度的5V默认输出电压。在芯片内部最小Toff时间固定为32us且带有抖频功能，在保证输出功率的条件下优化了EMI 效果。同时芯片设计有轻重载模式，可以轻松获得低于50mW的待机功耗。
AP4522具有多重保护功能，极大的提高了系统可靠性，
同时提高可靠性。
特点
高精度5V默认输出
超低待机功耗<50mW
集成高压功率管和高压启动电路
集成续流二极管和VCC供电二极管
集成采样电阻，超低系统成本
支持超低压输入（18V以上）应用

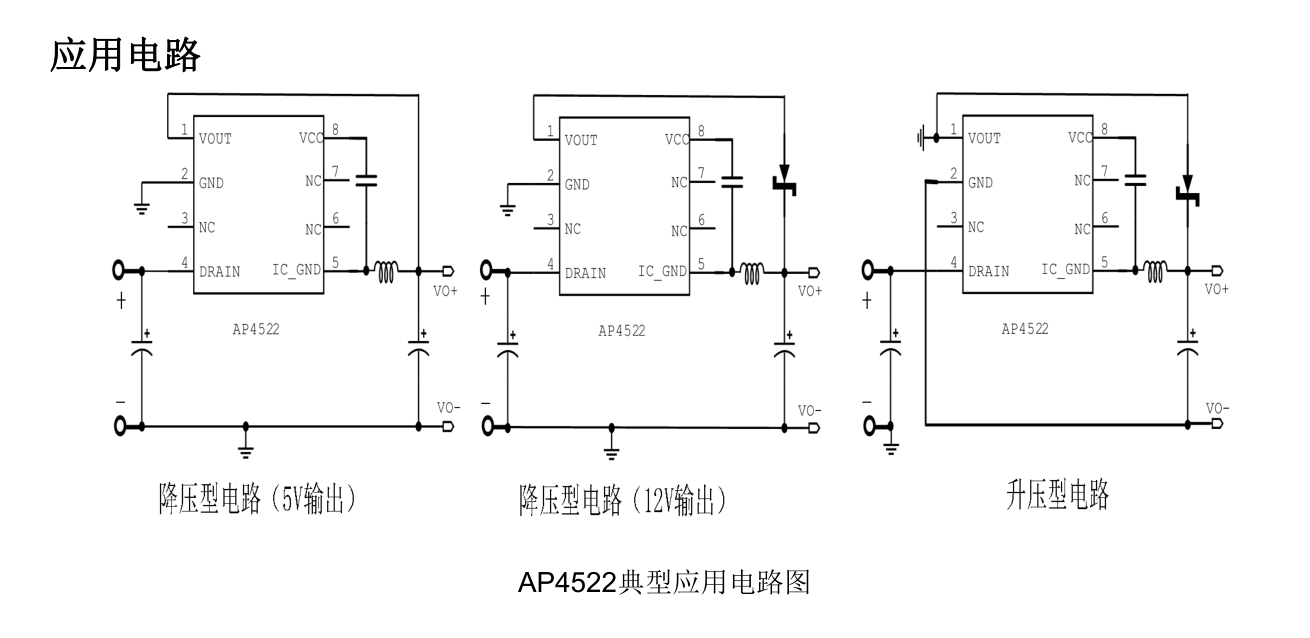

支持降压和升降压电路
开关式峰值电流模式
超低工作电流，支持小VCC电容
集成软启动电路
集成31KHz带抖频功能振荡器
过载保护（OLP）
过热保护（OTP）
逐周期电流限制（OCP）
前沿消隐（LEB）
VCC欠压保护
采用SOP8封装
应用
小家电电源
辅助供电
