一、ZX8002D方案概述




本方案以泛海微电子推出的ZX8002D单通道触摸调光芯片为核心,针对LED台灯、LED化妆镜等小型LED照明产品设计,实现单按键控制三档亮度循环调节的功能。芯片集成了锂电池充电管理模块,支持2.5V-5V宽电压输入,无需额外增加复杂的外围电路,即可完成从供电管理到灯光控制的全流程设计,大幅降低产品开发周期与物料成本,非常适合深圳本地消费电子厂商的快速量产需求。




ZX8002D台灯按键三档调光IC芯片,单键调光IC输入电压2.5-5V,三档亮度调节,一路灯串输出,一个按键控制。按键三档亮度调节。多用于LED台灯,LED化妆镜以及其他LED产品上面。




上电不工作,按一次按键,亮度20%




按二次按键,亮度60%




按三次按键,亮度100%




按四次按键,灭。




按键循环 以此类推。




当介质材料及厚度等差异较大时,可通过调整 VC 与 GND 之间的 Cvc 电容来调节触摸灵敏度。建议的取值范围在 1nF~47nF 之间,典型值为 10nF,在范围内电容值越大,灵敏度越高,电容值越小则灵敏度越低。介质 推荐 VC 电容值3mm 以内压克力\玻璃 6.8nF3-6mm 以内压克力\玻璃 10nF6-10mm 以内压克力\玻璃 22nF




ZX8002D台灯按键三档调光IC芯片应用方案







二、核心芯片功能与参数说明










ZX8002D是专为便携式LED照明设备打造的集成化控制芯片,核心特性如下:






工作电压范围覆盖2.5V-5.5V,完美适配3.7V锂电池供电与5V USB适配器供电两种场景






内置锂电池充电管理功能,外接适配器时可自动完成对磷酸铁锂、三元锂电池的安全充电,还支持充满电压参数自定义调整




出厂默认预设三档亮度循环逻辑:上电后LED处于关闭状态,第一次按键触发输出20%亮度,第二次按键切换至60%亮度,第三次按键达到100%满亮度,第四次按键直接关闭灯光,后续重复该循环流程







支持PWM数字调光,输出频率稳定在30KHz,调光过程无肉眼可见频闪,灯光过渡顺滑自然






















低功耗设计典型值:电池电压4.0V时待机电流仅10uA,无按键操作超过4秒自动进入低功耗待机模式,大幅延长设备续航时间




支持介质隔离触摸操作,可在玻璃、亚克力等面板下方实现触摸按键功能,提升产品外观一体化程度与防水性能









内置可靠的上电复位POR与低电压复位LVR保护机制,避免电池低压状态下芯片误动作,保障系统运行稳定性







芯片提供SOP-8、QFN15两种封装选项,可根据产品PCB空间灵活选择






三、整体系统架构设计







本方案的系统由四大核心块组成,整体架构简洁可靠,物料清单精简:模




供电输入模块:包含Micro USB/Type-C充电接口、锂电池组、充电状态LED指示灯,外接5V适配器时自动为锂电池充电,充满后自动停止,同时通过指示灯显示充电状态







核心控制模块:以ZX8002D芯片为核心,搭配少量外围阻容元件,完成按键信号检测、PWM调光信号输出、充电管理三大核心功能






按键输入模块:可选择物理轻触按键,也可搭配触摸电极实现电容触摸按键,适配不同产品的外观设计需求





LED负载驱动模块:通过芯片直接驱动小功率LED灯串,若驱动大功率灯组可额外增加N-MOS管扩流,满足不同亮度等级的产品需求










四、硬件电路详细设计










1. 核心电路连接说明




电源引脚VDD直接连接供电输入正极,在引脚附近并联1颗104(0.1uF)去耦电容,滤除电源线上的高频干扰,保障芯片供电稳定




电源负极GND直接连接系统地,保证整个电路的地回路短而粗,避免出现地电位差影响芯片工作






按键输入引脚直接连接轻触按键,按键另一端接系统地,同时并联1颗104电容实现消抖功能,避免机械按键抖动导致的误触发;若使用触摸按键,只需在触摸引脚外接1个铜箔电极,电极覆盖亚克力或玻璃面板即可正常工作




LED输出引脚直接串联LED灯串与限流电阻后连接电源正极,限流电阻阻值根据LED工作电流计算,常规0.5W LED选择10-20Ω电阻即可



充电状态指示灯引脚外接一颗普通贴片LED与限流电阻,充电过程中指示灯常亮,电池充满后指示灯自动熄灭










2. 不同供电场景适配设计



锂电池独立供电场景:直接将3.7V锂电池正负极连接至芯片VDD与GND引脚,无需额外增加稳压电路,芯片可直接正常工作






USB适配器供电场景:5V USB输入直接接入芯片电源端,芯片内部自动完成电压适配,同时启动内置充电管理模块为后端锂电池充电,实现边充边用功能






双供电兼容场景:在USB输入路径增加一颗肖特基二极管做防反接保护,避免电池电流倒灌至适配器,同时保证两种供电模式无缝切换










五、软件功能逻辑设计




本方案无需额外编写复杂固件,芯片出厂已预设成熟的控制逻辑,完整运行流程如下:






设备上电瞬间,芯片完成内部初始化与复位,LED默认处于关闭状态,直接进入低功耗待机模式







第一次检测到按键按下信号,芯片唤醒并输出20%占空比的PWM信号,LED以低亮度点亮,适合夜间小场景照明







第二次检测到按键按下信号,PWM占空比提升至60%,LED切换至中等亮度,满足日常阅读、化妆等常规使用需求






第三次检测到按键按下信号,PWM占空比达到100%,LED全功率点亮,实现最高亮度输出,适配长时间精细作业场景






第四次检测到按键按下信号,PWM输出直接关闭,LED熄灭,设备重新回到低功耗待机状态



后续每一次按键按下,都按照“20%亮度→60%亮度→100%亮度→熄灭”的顺序循环切换,逻辑简单清晰,用户学习成本极低



额外保护逻辑:当电池电压低于2.0V时,芯片自动触发低电压复位,强制关闭LED输出,避免锂电池过放损坏,延长电池使用寿命

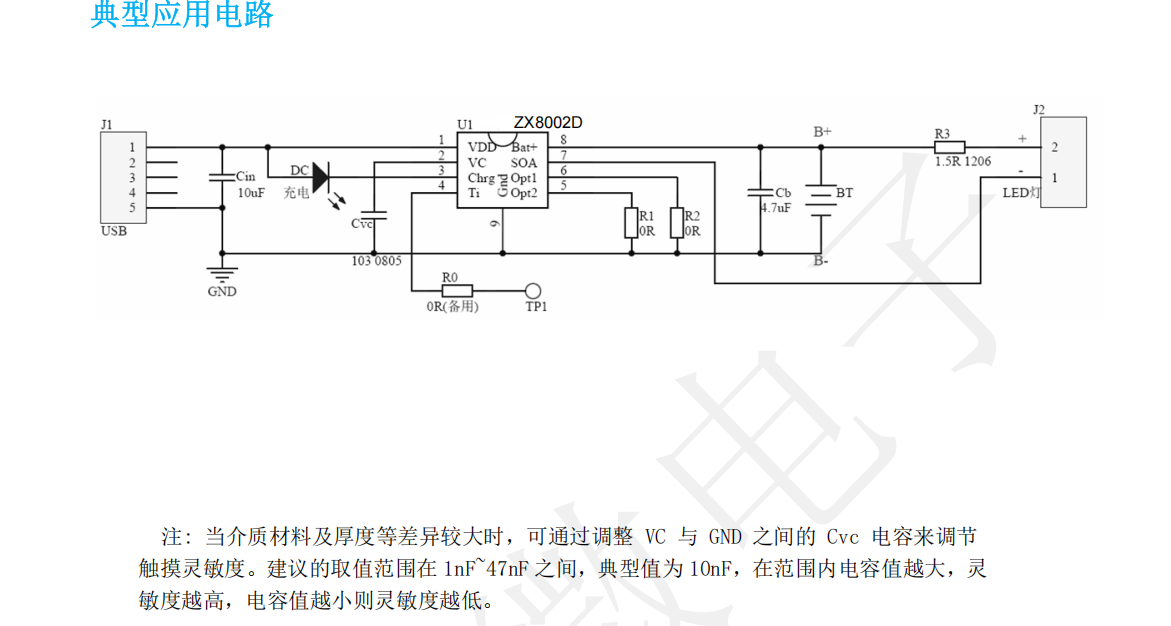

ZX8002D电路原理图
